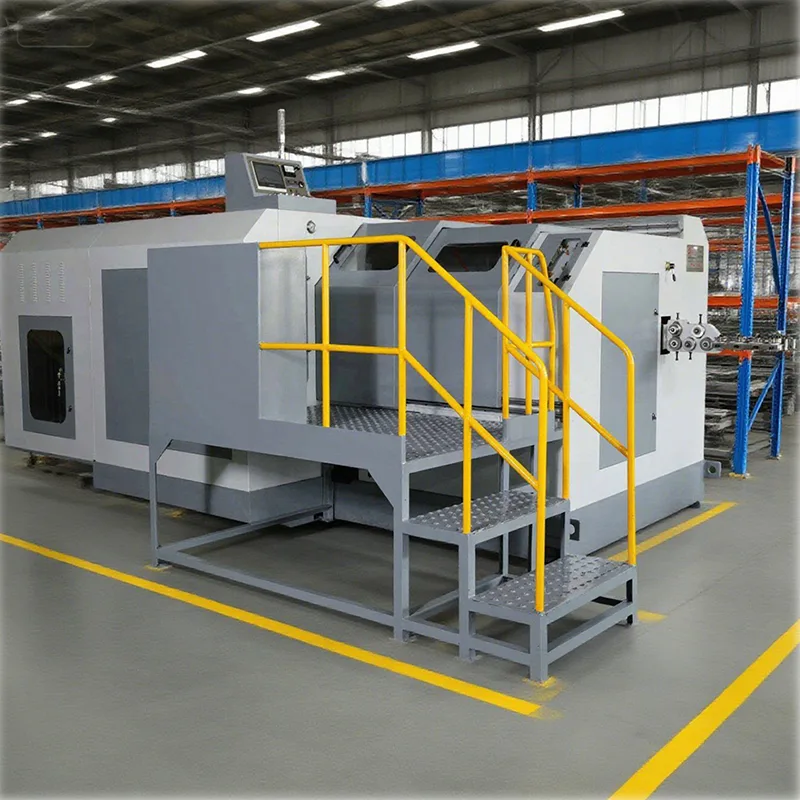

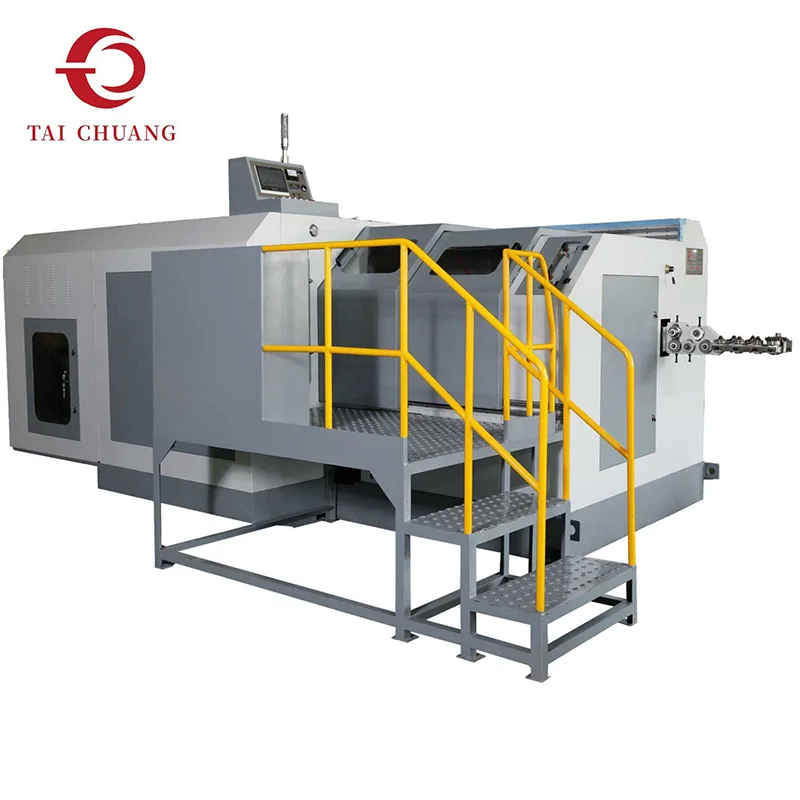

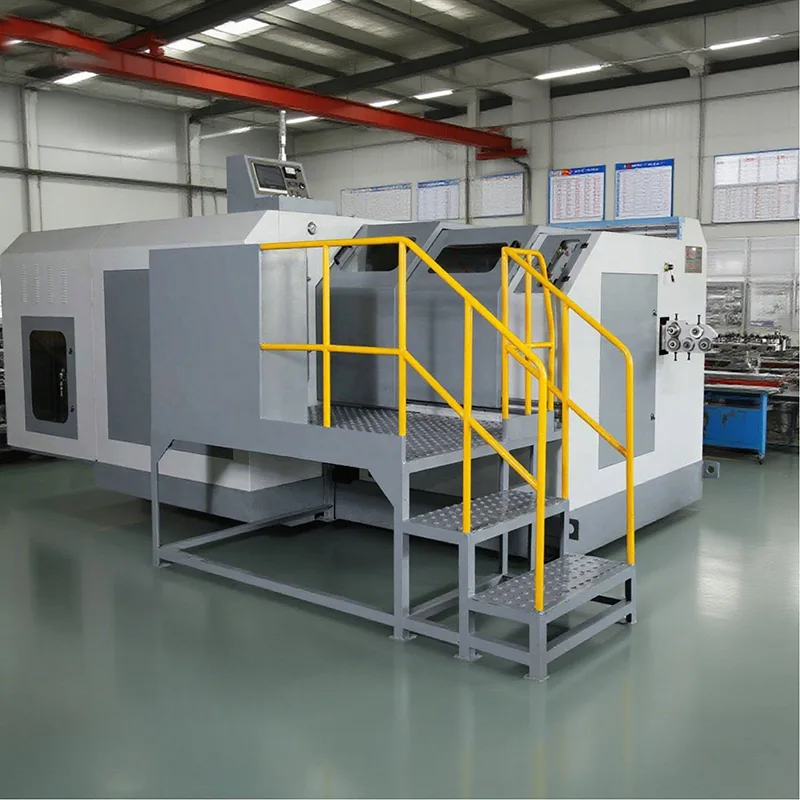

Bullone a 4 stazioni

Come parte della gamma di macchine per stampaggio a freddo, la formatrice di bulloni a 4 stazioni fornita da TAICHUANG estende la capacità di formatura attraverso una fase di stampaggio aggiuntiva. Il processo in quattro fasi consente una ridistribuzione del materiale più graduale e una modellatura raffinata della testa, rendendo questa configurazione adatta per progetti di dispositivi di fissaggio che richiedono un controllo dimensionale più attento e una maggiore flessibilità di formatura. Scegli noi come fornitore e ottieni un preventivo di fabbrica oggi stesso!

Invia richiesta

Descrizione del prodotto

Una formatrice di bulloni a 4 stazioni migliora il processo di formatura distribuendo la deformazione su una stazione aggiuntiva. Ciò consente al materiale di fluire più gradualmente durante la direzione, riducendo la concentrazione delle sollecitazioni e migliorando la consistenza della forma per progettazioni di bulloni più impegnative.

Nelle applicazioni con macchine per stampaggio a freddo, la stazione aggiuntiva offre maggiore libertà nella disposizione degli utensili e nella logica di formatura. Supporta teste di bulloni con rondelle, flange o contorni speciali difficili da ottenere con un processo in tre fasi. Controllando la deformazione passo dopo passo, il bullone a 4 stazioni aiuta a migliorare la simmetria e la qualità della superficie.

TAICHUANG presenta questa opzione di formazione di bulloni per gli acquirenti che necessitano di una più ampia compatibilità di progettazione degli elementi di fissaggio e stanno cercando di bilanciare la complessità della formatura con un comportamento di produzione stabile.

Specifiche del prodotto

Modello	Unità	SJBF-44L	SJBF-64S	SJBF-64L	SJBF-84S	SJBF-84L	SJBF-84LL
Stazione di forgiatura	NO.	4	4	4	4	4	4
Forza di forgiatura	kg	15000	45000	45000	75000	80000	80000
Diametro massimo di taglio	mm	Φ6	Φ8	Φ10	Φ10	Φ10	Φ10
Lunghezza massima di taglio	mm	70	100	145	110	200	230
Gamma di velocità	pz/min	160-250	140-250	80-150	120-220	50-130	60-120
PKO Ictus	mm	10	15	30	26	26	30
K.O.Stroke	mm	65	85	135	90	170	215
Corsa della slitta principale	mm	100	136	210	140	270	370
Motore principale	kw	11	15	15	22	22	22
Dimensioni della fustella di taglio	mm	Φ20*30L	Φ30*45L	Φ30*55L	Φ35*50L	Φ35*59L	Φ35*60L
Dimensioni della matrice del punzone	mm	Φ32*62L	Φ40*90L	Φ40*90L	Φ45*115L	Φ45*115L	Φ45*115L
Dimensione dello stampo principale	mm	Φ38*75L	Φ50*110L	Φ50*155L	Φ60*120L	Φ60*190L	Φ60*240L
Passo del dado	mm	48	60	60	80	80	80
Dimensioni della macchina (L"W"H)	cm	277185118,5	350200170	380200170	420230190	560240220	650245220
Peso di riferimento per il sollevamento	Tonnellata	4.5	9	11	13.5	18	22
Dimensione normale del bullone	mm	2-4	3-6	3-6	5-8	5-8	5-8
Lunghezza del gambo del pezzo grezzo	mm	10-60	10-70	25-125	15-77	25-160	70-205

Modello	Unità	SJBF-104S	SJBF-104L	SJBF-134S	SJBF-134L	SJBF-134LL	SJBF-134UL
Stazione di forgiatura	NO.	4	4	4	4	4	4
Forza di forgiatura	kg	85000	85000	120000	130000	130000	155000
Diametro massimo di taglio	mm	Φ12	Φ12	Φ15	Φ15	Φ15	Φ18
Lunghezza massima di taglio	mm	135	190	145	200	305	450
Gamma di velocità	pz/min	95-160	70-130	100-150	75-120	50-80	32-60
PKO Ictus	mm	30	30	30	40	40	60
K.O.Stroke	mm	115	170	115	170	280	420
Corsa della slitta principale	mm	190	280	200	270	380	580
Motore principale	kw	30	30	30	37	37	45
Dimensioni della fustella di taglio	mm	Φ45*59L	Φ45*59L	Φ63*69L	Φ63*69L	Φ55*70L	Φ58*80L
Dimensioni della matrice del punzone	mm	Φ53*115L	Φ53*115L	Φ60*130L	Φ60*130L	Φ60*229L	Φ60*229L
Dimensione dello stampo principale	mm	Φ75*135L	Φ75*185L	Φ86*135L	Φ86*190L	Φ86*305L	Φ86*4540L
Passo del dado	mm	94	94	98	110	110	110
Dimensioni della macchina (L"W"H)	cm	450260210	520260230	460270200	530280230	710310260	800350300
Peso di riferimento per il sollevamento	Tonnellata	17	21	22	26	38	50
Dimensione normale del bullone	mm	6-10	6-10	8-12.7	8-14	8-14	8-14
Lunghezza del gambo del pezzo grezzo	mm	15-110	20-160	20-110	25-160	60-270	120-400

Modello	Unità	SJBF-164S	SJBF-164LL	SJBF-164UL	SJBF-204L	SJBF-204LL	SJBF-254SL
Stazione di forgiatura	NO.	4	4	4	4	4	4
Forza di forgiatura	kg	220000	220000	230000	380000	380000	450000
Diametro massimo di taglio	mm	Φ18	Φ20	Φ23	Φ23	Φ23	Φ30
Lunghezza massima di taglio	mm	200	350	510	240	360	260
Gamma di velocità	pz/min	70-110	40-70	35-50	50-80	40-65	40-70
PKO Ictus	mm	45	45	60	50	50	40
K.O.Stroke	mm	170	320	510	220	320	210
Corsa della slitta principale	mm	260	490	670	346	496	330
Motore principale	kw	55	55	75	75	75	110
Dimensioni della fustella di taglio	mm	Φ60*90L	Φ64*100L	Φ74*120L	Φ75*120L	Φ75*120L	Φ80*130L
Dimensioni della matrice del punzone	mm	Φ75*185L	Φ75*185L	Φ75*250L	Φ90*215L	Φ90*215L	Φ120*270L
Dimensione dello stampo principale	mm	Φ100*190L	Φ100*345L	Φ100*510L	Φ125*240L	Φ125*345L	Φ140*250L
Passo del dado	mm	120	120	120	140	140	160
Dimensioni della macchina (L"W"H)	cm	650310260	870320300	1000320340	760320300	870320320	830430330
Peso di riferimento per il sollevamento	Tonnellata	43	60	80	62	75	105
Dimensione normale del bullone	mm	10-16	10-16	12-20	12-20	12-20	14-27
Lunghezza del gambo del pezzo grezzo	mm	20-160	70-310	150-490	25-210	70-310	35-210

Modello	Unità	SJBF-254L	SJBF-254LL	SJBF-304L	SJBF-304LL	SJBF-384LL
Stazione di forgiatura	NO.	4	4	4	4	4
Forza di forgiatura	kg	450000	450000	600000	600000	900000
Diametro massimo di taglio	mm	Φ30	Φ30	Φ38	Φ38	Φ42
Lunghezza massima di taglio	mm	320	380	400/430	450	500
Gamma di velocità	pz/min	35-65	35-60	30-50	25-45	25-40
PKO Ictus	mm	45	45	50	60	60
K.O.Stroke	mm	280	315	330/380	420	442
Corsa della slitta principale	mm	420	510	520/540	620	656
Motore principale	kw	110	110	132	132	200
Dimensioni della fustella di taglio	mm	Φ99*150L	Φ99*150L	Φ118*180L	Φ118*180L	Φ120*180L
Dimensioni della matrice del punzone	mm	Φ120*270L	Φ120*270L	Φ140*270L	Φ140*300L	Φ150*300L
Dimensione dello stampo principale	mm	Φ148*300L	Φ148*345L	Φ185*355L/Φ185/380L	Φ185*460L	Φ215*480L
Passo del dado	mm	160	160	200	200	235
Dimensioni della macchina (L"W"H)	cm	910420350	980420350	1000470460	1100490400	1200500410
Peso di riferimento per il sollevamento	Tonnellata	120	125	170	200	220
Dimensione normale del bullone	mm	14-27	14-27	24-30	24-30	24-42
Lunghezza del gambo del pezzo grezzo	mm	60-260	70-310	60-320/80-350	70-400	150-420

Vantaggi della formazione

Fase di formatura aggiuntiva per modelli di testa complessi

Controllo migliorato della simmetria e delle dimensioni della testa

Maggiore flessibilità degli utensili

Compatibilità più ampia nella progettazione degli elementi di fissaggio

Campi di applicazione

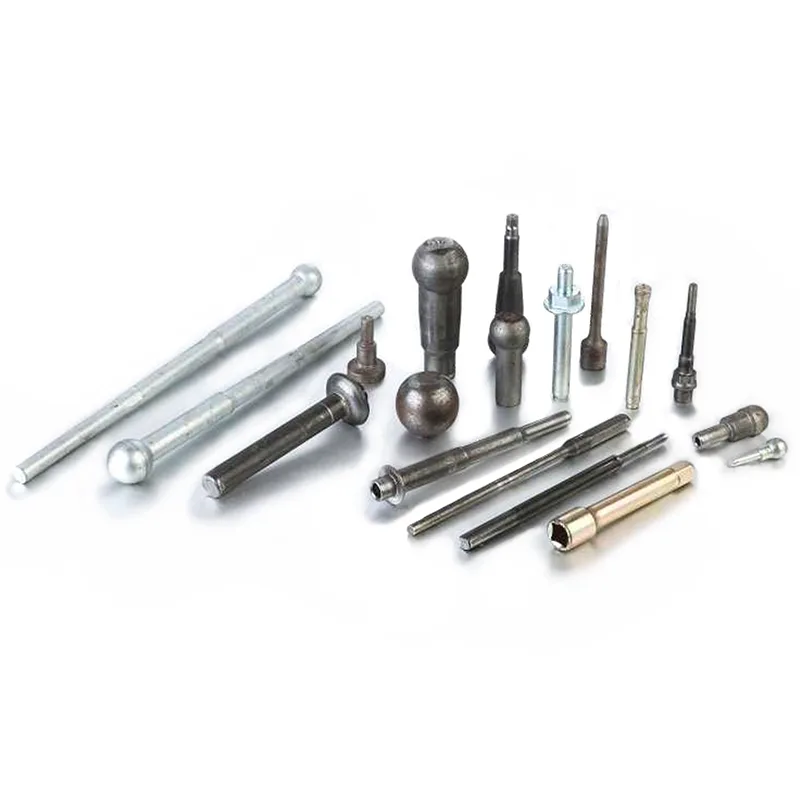

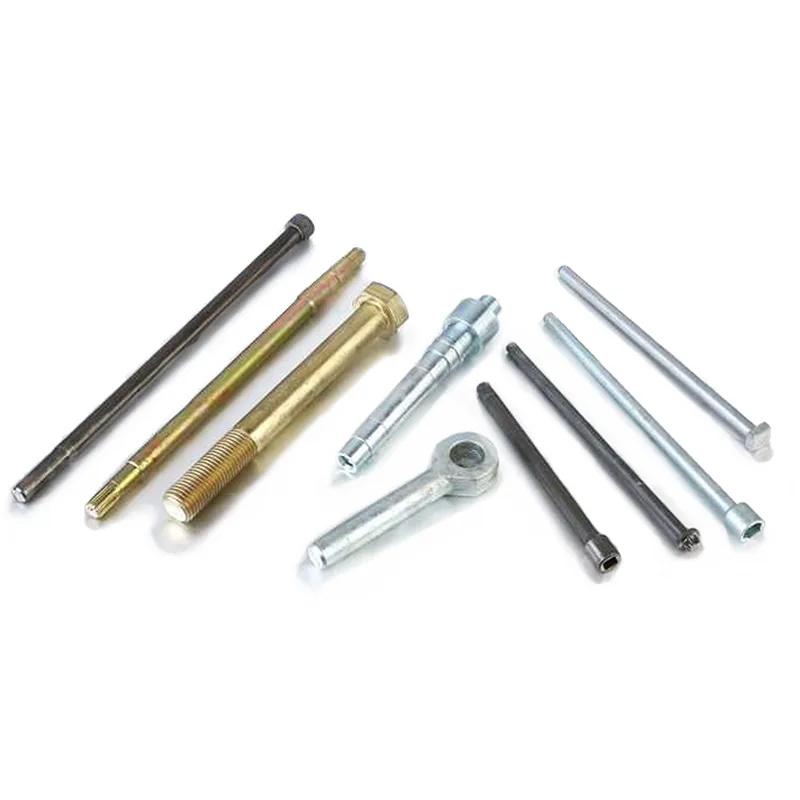

Elementi di fissaggio automobilistici

Bulloni strutturali

Elementi di fissaggio per macchinari e attrezzature

Disegni di bulloni personalizzati

Domande frequenti

D1: In cosa differisce un modello a 4 stazioni da un modello a 3 stazioni?

La stazione aggiuntiva consente una formatura più graduale e supporta forme di bulloni più complesse.

Q2: È adatto per dispositivi di fissaggio di precisione?

Sì, viene spesso selezionato per applicazioni che richiedono una migliore coerenza dimensionale.
