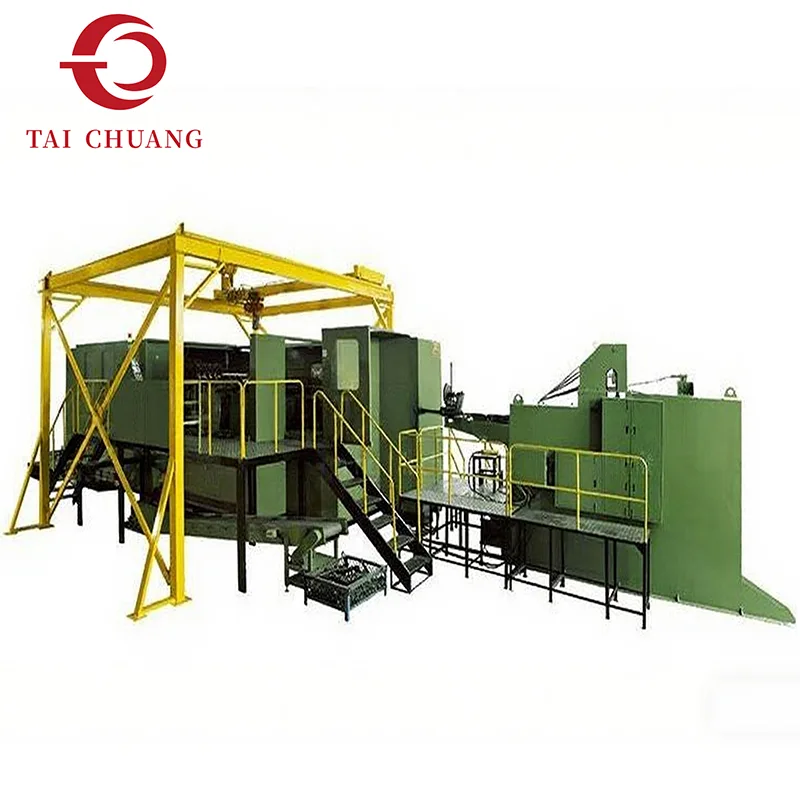

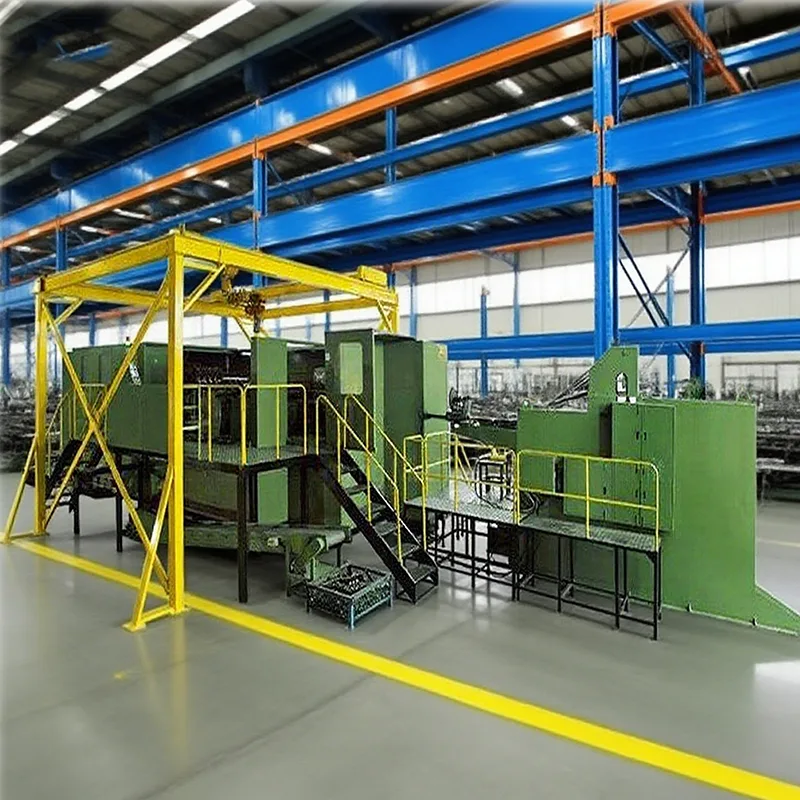

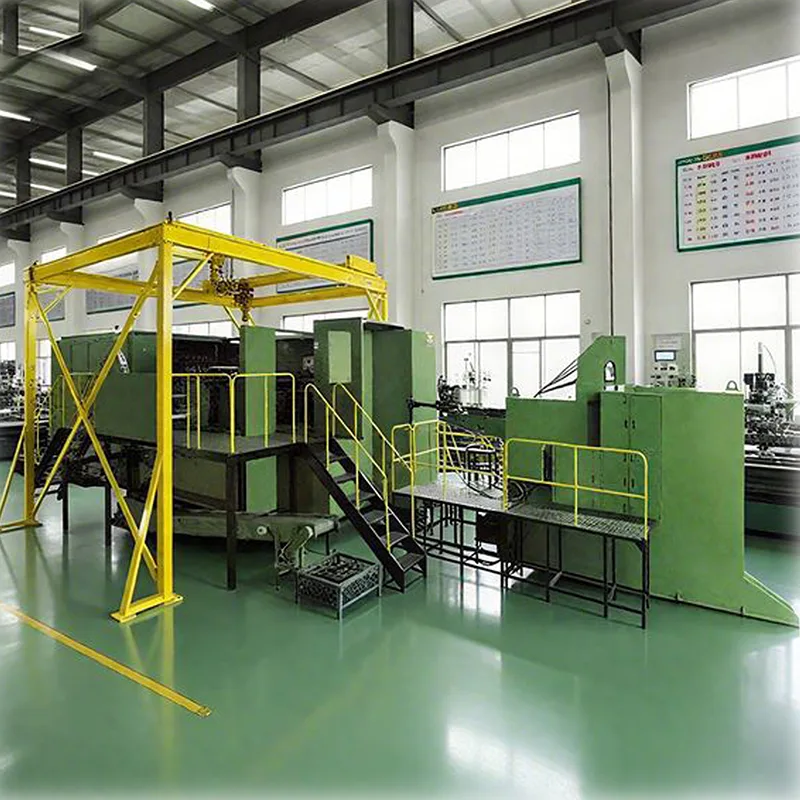

La nostra macchina per stampaggio a freddo di pezzi pesanti è appositamente progettata per la formatura di materiali di diametro maggiore e per la gestione di carichi di formatura più elevati. Rispetto ai modelli standard, presenta un telaio più pesante, un sistema di trasmissione rinforzato e una maggiore capacità di formatura complessiva.
La produzione di componenti pesanti richiede una pressione di formatura costante e un posizionamento preciso del materiale durante tutto il processo. Questa macchina soddisfa questi requisiti grazie alla sua robusta struttura meccanica e ai cicli di formatura stabili e controllabili.
TAICHUANG fornisce soluzioni di stampaggio a freddo per carichi pesanti per i produttori che producono componenti meccanici di grandi dimensioni e dispositivi di fissaggio industriali per carichi pesanti.
|
Modello |
Unità |
SJBP(H)-136L |
SJBP(H)-137L |
SJBP(H)-138L |
SJBP(H)-166S |
SJBP(H)-167S |
SJBP(H)-168S |
|
Stazione di forgiatura |
NO. |
6 |
7 |
8 |
6 |
7 |
8 |
|
Forza di forgiatura |
kg |
180000 |
180000 |
180000 |
350000 |
350000 |
350000 |
|
Diametro massimo di taglio |
mm |
Φ23 |
Φ23 |
Φ23 |
Φ28 |
Φ28 |
Φ28 |
|
Lunghezza massima di taglio |
mm |
190 |
190 |
190 |
200 |
200 |
200 |
|
Gamma di velocità |
pz/min |
50-90 |
50-90 |
50-80 |
50-80 |
40-70 |
40-70 |
|
PKO Ictus |
mm |
30-50 |
30-50 |
30-50 |
30-50 |
30-50 |
30-50 |
|
K.O.Stroke |
mm |
175 |
175 |
175 |
180 |
180 |
180 |
|
Corsa della slitta principale |
mm |
270 |
270 |
270 |
274 |
274 |
274 |
|
Motore principale |
kw |
45 |
45 |
45 |
75 |
75 |
75 |
|
Dimensioni della fustella di taglio |
mm |
Φ75*100L |
Φ75*100L |
Φ75*100L |
Φ80*100L |
Φ80*100L |
Φ80*100L |
|
Dimensioni della matrice del punzone |
mm |
Φ60*130L |
Φ60*130L |
Φ60*130L |
Φ85*185L |
Φ85*185L |
Φ85*185L |
|
Dimensione dello stampo principale |
mm |
Φ94*190L(315L) |
Φ94*190L(315L) |
Φ94*190L(315L) |
Φ116*200L(315L) |
Φ116*200L(315L) |
Φ116*200L(315L) |
|
Passo del dado |
mm |
110 |
110 |
110 |
129 |
129 |
129 |
|
Dimensioni della macchina (L*"W"*H) |
cm |
670*310*270 |
670*320*270 |
690*330*270 |
740*350*285 |
740*360*290 |
760*390*300 |
|
Peso di riferimento per il sollevamento |
Tonnellata |
38 |
41 |
45 |
60 |
63 |
65 |
|
Diametro massimo di forgiatura sulla testa |
mm |
Φ28 |
Φ28 |
Φ28 |
Φ32 |
Φ35 |
Φ35 |
|
Dimensione normale del bullone |
mm |
8-14 |
8-14 |
8-14 |
10-18 |
10-18 |
10-18 |
|
Lunghezza del gambo del pezzo grezzo |
mm |
20-160 |
20-160 |
20-160 |
20-160 |
20-160 |
20-160 |
|
Modello |
Unità |
SJBP(H)-206L |
SJBP(H)-207L |
SJBP(H)-277LL |
SJBP(H)-208L |
SJBP(H)-256L |
SJBP(H)-257L |
SJBP(H)-258L |
|
Stazione di forgiatura |
NO. |
6 |
7 |
7 |
8 |
6 |
7 |
8 |
|
Forza di forgiatura |
kg |
470000 |
470000 |
470000 |
470000 |
590000 |
590000 |
590000 |
|
Diametro massimo di taglio |
mm |
Φ36 |
Φ36 |
Φ36 |
Φ36 |
Φ40 |
Φ40 |
Φ40 |
|
Lunghezza massima di taglio |
mm |
240 |
240 |
360 |
240 |
320 |
320 |
320 |
|
Gamma di velocità |
pz/min |
40-65 |
40-65 |
25-50 |
35-55 |
30-60 |
30-60 |
30-60 |
|
PKO Ictus |
mm |
30-50 |
30-50 |
60 |
30-50 |
30-50 |
30-50 |
30-50 |
|
K.O.Stroke |
mm |
220 |
220 |
325 |
220 |
280 |
280 |
280 |
|
Corsa della slitta principale |
mm |
346 |
346 |
496 |
346 |
420 |
420 |
420 |
|
Motore principale |
kw |
110 |
110 |
110 |
110 |
132 |
132 |
132 |
|
Dimensioni della fustella di taglio |
mm |
Φ109*150L |
Φ109*150L |
Φ109*150L |
Φ109*150L |
Φ129*150L |
Φ129*150L |
Φ129*150L |
|
Dimensioni della matrice del punzone |
mm |
Φ90*215L |
Φ90*215L |
Φ90*215L |
Φ90*215L |
Φ120*270L |
Φ120*270L |
Φ120*270L |
|
Dimensione dello stampo principale |
mm |
Φ125*240L(410L) |
Φ125*240L(410L) |
Φ125*345L(430L) |
Φ125*240L(410L) |
Φ148*300L(430L) |
Φ148*300L(430L) |
Φ148*300L(430L) |
|
Passo del dado |
mm |
140 |
140 |
140 |
140 |
160 |
160 |
160 |
|
Dimensioni della macchina (L*"W"*H) |
cm |
840*415*320 |
840*425*320 |
930*410*325 |
840*440*320 |
1010*485*350 |
1010*500*350 |
1010*520*350 |
|
Peso di riferimento per il sollevamento |
Tonnellata |
90 |
94 |
100 |
98 |
145 |
155 |
165 |
|
Diametro massimo di forgiatura sulla testa |
mm |
Φ50 |
Φ50 |
Φ50 |
Φ50 |
Φ60 |
Φ60 |
Φ60 |
|
Dimensione normale del bullone |
mm |
12-22 |
12-22 |
12-22 |
12-22 |
16-28 |
16-28 |
16-28 |
|
Lunghezza del gambo del pezzo grezzo |
mm |
30-210 |
30-210 |
100-310 |
30-210 |
60-260 |
60-260 |
60-260 |
Ingegneria strutturale rinforzata
Questa macchina per stampaggio a freddo per impieghi gravosi è costruita con una struttura rinforzata per una produzione stabile e con carichi elevati.
1. Telaio della macchina ad elevata rigidità per vibrazioni ridotte sotto carichi pesanti
2. Maggiore stabilità della pedivella e del gruppo slitta
3. Assorbimento degli urti ottimizzato per un funzionamento più fluido
4. Maggiore capacità di forza di formatura per pezzi di grandi dimensioni
5. Allineamento dello stampo rafforzato per mantenere la precisione
Queste caratteristiche di progettazione garantiscono prestazioni costanti anche durante la lavorazione di formatura di materiali di grandi volumi.
La nostra macchina per stampaggio a freddo per impieghi gravosi offre vantaggi mirati per attività di formatura pesante su scala industriale:
· Gestisce con facilità materiali grezzi di grande diametro, eliminando le limitazioni delle macchine standard
1. Fornisce risultati di formatura stabili per metalli ad alta resistenza, garantendo una qualità costante delle parti
2. Maggiore durabilità strutturale sotto carichi pesanti continui, riducendo i tempi di inattività per manutenzione
3. Prestazioni affidabili per operazioni industriali a ciclo lungo, che soddisfano richieste di produzione di volumi elevati
4. Distribuzione equilibrata delle sollecitazioni tra gli utensili, prolungando la durata dell'utensile e riducendo i costi di produzione
Questo modello è la scelta di aggiornamento ideale per i produttori che desiderano andare oltre i sistemi di tonnellaggio standard e acquisire una solida capacità di formatura industriale pesante.
Queste macchine per lo stampaggio a freddo di pezzi pesanti servono un'ampia gamma di settori della produzione industriale pesante, tra cui:
· Hardware per costruzioni strutturali
· Componenti per il settore energetico
· Elementi di fissaggio per macchinari pesanti
· Parti di ancoraggio e dispositivi di fissaggio per progetti infrastrutturali
· Componenti strutturali metallici di grandi dimensioni
La macchina è particolarmente adatta per la lavorazione di acciaio al carbonio e acciaio legato ad alta resistenza comunemente utilizzato in applicazioni strutturali pesanti.
Concentrarsi sulla durabilità e stabilità industriale
Configurazioni per carichi pesanti pronte per l'esportazione
Progettato per i mercati manifatturieri globali
Enfasi sull'affidabilità della produzione a lungo termine
TAICHUANG fornisce soluzioni di stampaggio a freddo per carichi pesanti su misura per produttori su scala industriale.
D1: Cosa definisce una macchina per stampaggio a freddo per impieghi gravosi?
È progettato per gestire materiali più grandi e forze di formatura più elevate rispetto alle apparecchiature standard per lo stampaggio a freddo.
Q2: Può produrre elementi di fissaggio di grandi dimensioni?
SÌ. È comunemente usato per produrre bulloni pesanti e componenti strutturali.
Q3: La stampaggio a freddo è adatta per pezzi di grandi dimensioni?
Con un'attrezzatura adeguata, la stampaggio a freddo può produrre in modo efficiente molti componenti di metalli pesanti.
