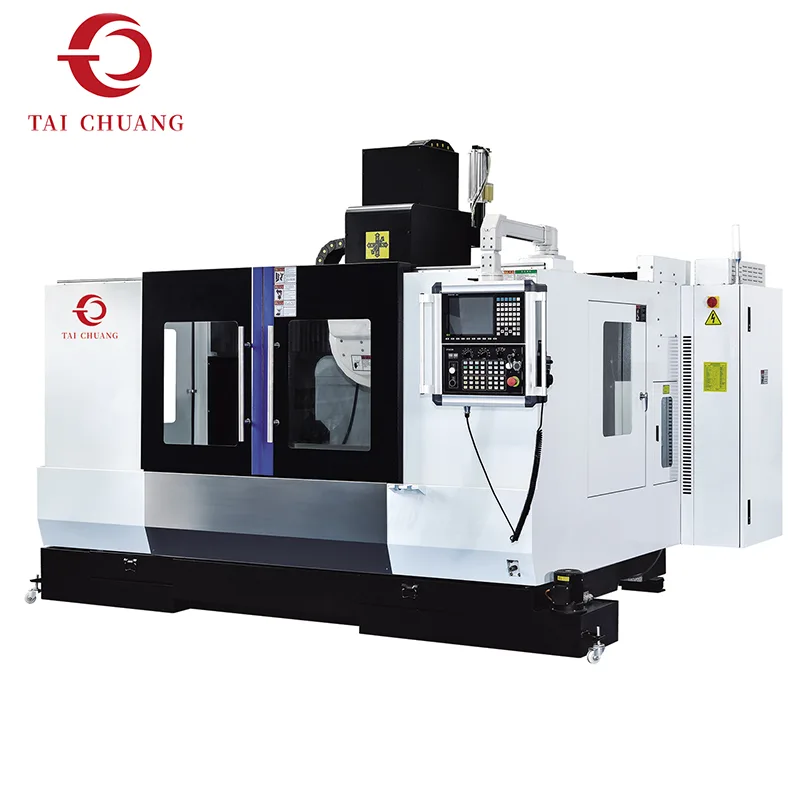

Le applicazioni di lavorazione di precisione spesso richiedono strutture della macchina in grado di mantenere stabilità a lungo termine e vibrazioni minime durante la lavorazione ad alta precisione. Il centro di lavorazione del marmo a portale è progettato per soddisfare questi requisiti attraverso una configurazione di lavorazione a portale combinata con una base della macchina in granito.
Il granito, spesso definito marmo nella costruzione di macchinari industriali, offre eccellenti proprietà di stabilità termica e di smorzamento delle vibrazioni rispetto alle tradizionali strutture in ghisa. Utilizzando una base in granito, la piattaforma della macchina può mantenere una precisione dimensionale costante anche durante lunghi cicli di lavorazione o fluttuazioni di temperatura nell'ambiente dell'officina.
La struttura a portale consente al sistema di lavorazione di mantenere un'elevata rigidità durante la lavorazione di pezzi più grandi. Grazie al portale a ponte che si estende sul basamento della macchina, le forze di taglio vengono distribuite in modo più uniforme su tutto il telaio della macchina. Questa configurazione aiuta a ridurre la deformazione strutturale durante le operazioni di fresatura pesanti e supporta l'impegno stabile dell'utensile durante la lavorazione di precisione.
Il centro di lavorazione del marmo a portale è ampiamente utilizzato nelle industrie che richiedono un'elevata precisione di lavorazione per componenti di precisione di medie e grandi dimensioni. Attraverso una combinazione di progettazione meccanica rigida, controllo preciso del movimento e materiali strutturali stabili, il sistema fornisce una piattaforma affidabile per impegnative attività di lavorazione CNC.
TAICHUANG fornisce questa soluzione di lavorazione a portale per supportare i produttori che cercano una maggiore stabilità strutturale e una migliore precisione di lavorazione.
|
Viaggio |
|
|
Corsa dell'asse X |
2000 mm |
|
Viaggio sull'asse Y |
1200 mm |
|
Corsa dell'asse Z |
500 mm |
|
Velocità del mandrino |
20000 giri/min |
|
Foro conico del mandrino |
BT30Φ100mm |
|
Modulo rivista utensili |
Disco volante |
|
Capacità del caricatore |
16 pezzi |
|
Orario cambio utensile |
2 secondi |
|
Movimento dell'asse X |
30 m/min |
|
Movimento dell'asse Y |
30 m/min |
|
Movimento dell'asse Z |
30 m/min |
|
Velocità di avanzamento del taglio X/Y/Z |
20000 mm/min |
|
Sistema operativo |
SINTETICO |
|
Motore mandrino |
5,5 kW |
|
Motore dell'asse X/Y/Z |
1,8/3,0/1,8KW |
|
Sistema di lubrificazione |
Lubrificazione automatica |
|
Sistema di raffreddamento |
Raffreddamento a spruzzo d'acqua |
|
Precisione di posizionamento dell'asse X |
0,02 mm |
|
Precisione di posizionamento dell'asse Y/Z |
0,02 mm |
|
Precisione di posizionamento ripetitivo |
0,01 mm |
|
Domanda barometrica |
0,6 MPa-0,9 MPa |
|
Altezza |
2800 mm |
|
Area coperta |
3500*2800mm |
|
Peso |
9500KG |
L'architettura della macchina si concentra sulla combinazione della rigidità strutturale con la soppressione delle vibrazioni per supportare prestazioni di lavorazione ad alta precisione.
La base in granito fornisce uno smorzamento naturale delle vibrazioni e un'eccellente stabilità termica, contribuendo a mantenere la precisione dimensionale durante la lavorazione.
Il ponte a portale si muove lungo il basamento della macchina supportando il sistema mandrino, garantendo un posizionamento stabile dell'utensile durante le operazioni di lavorazione.
Gli assi lineari servoazionati forniscono un movimento fluido e preciso, consentendo un posizionamento preciso durante i processi di fresatura e foratura.
La struttura della macchina è progettata per mantenere la rigidità durante le operazioni di taglio ad alto carico.
Il granito assorbe naturalmente le vibrazioni, migliorando la stabilità della lavorazione.
Il materiale mantiene la stabilità dimensionale anche in condizioni di temperatura variabili.
La ridotta deformazione strutturale aiuta a mantenere la precisione della lavorazione durante il funzionamento prolungato della macchina.
Condizioni di taglio stabili contribuiscono a una migliore qualità della superficie di lavorazione.

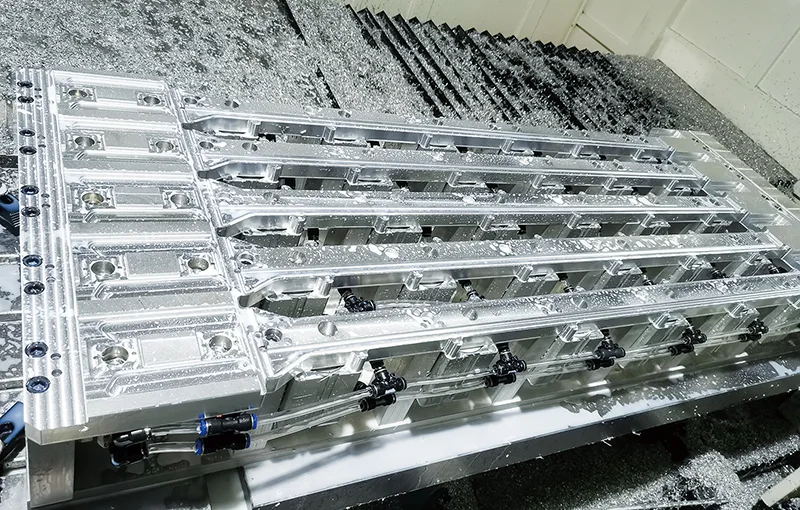

Il Centro di Lavorazione Marmo Gantry è adatto alla lavorazione di vari componenti di precisione tra cui:
basi per macchine di precisione
piastre per stampi e attrezzature
componenti strutturali industriali
telai per attrezzature di precisione
parti di apparecchiature per semiconduttori
componenti strutturali aerospaziali
Queste parti spesso richiedono un'elevata precisione di lavorazione e un supporto strutturale stabile durante la produzione.
TAICHUANG fornisce soluzioni di apparecchiature di lavorazione progettate per supportare le industrie manifatturiere di precisione. I centri di lavorazione a portale per marmo forniti da TAICHUANG vengono introdotti come opzioni di attrezzatura per i produttori che cercano piattaforme di lavorazione CNC stabili.
attrezzature progettate per lavorazioni meccaniche di alta precisione
macchine adatte alla lavorazione di componenti di grandi dimensioni
soluzioni che supportano ambienti di lavorazione a vibrazioni controllate
attrezzature che servono i settori della produzione industriale globale
TAICHUANG si concentra sulla fornitura di soluzioni di apparecchiature affidabili che supportano processi di produzione avanzati.
Cos'è un centro di lavorazione a portale per marmo?
Un centro di lavorazione a portale per marmo è un sistema di lavorazione CNC che utilizza una base della macchina in granito combinata con una struttura a portale per fornire elevata rigidità e stabilità alle vibrazioni durante la lavorazione.
Perché utilizzare il granito anziché la ghisa per il basamento della macchina?
Il granito offre un eccellente smorzamento delle vibrazioni e stabilità termica, che possono migliorare la precisione della lavorazione in alcune applicazioni ad alta precisione.
Che tipi di pezzi possono essere lavorati su questa macchina?
Le parti tipiche includono basi di macchine di precisione, piastre per utensili, telai di apparecchiature industriali e altri componenti di precisione di grandi dimensioni.
Quali industrie utilizzano macchine CNC a base di granito?
Settori come la produzione di apparecchiature per semiconduttori, componenti aerospaziali, utensili di precisione e apparecchiature di automazione utilizzano spesso macchine a base di granito.
La macchina è adatta a pezzi di grandi dimensioni?
SÌ. La struttura a portale consente la lavorazione stabile di componenti di medie e grandi dimensioni.
