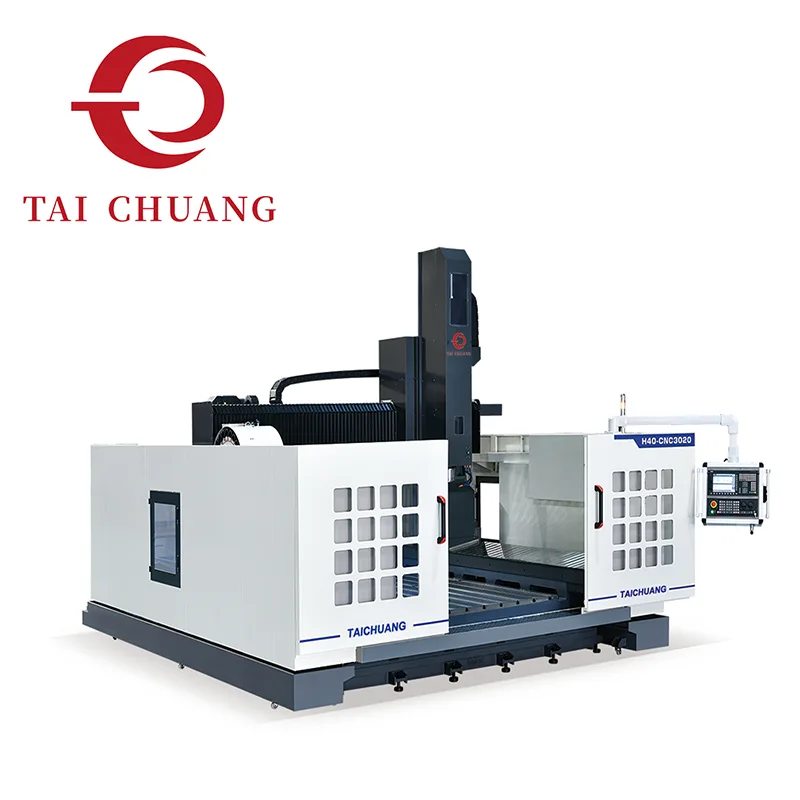

Le industrie manifatturiere che producono componenti strutturali di grandi dimensioni spesso richiedono apparecchiature di lavorazione in grado di gestire dimensioni estese del pezzo senza compromettere la precisione. Il centro di lavoro a portale a colonna mobile è progettato per soddisfare questi requisiti attraverso un'architettura della macchina in cui la colonna si sposta lungo il basamento della macchina mentre il piano di lavoro rimane fermo.
Questa configurazione a montante mobile offre numerosi vantaggi per la lavorazione di pezzi di grandi dimensioni. Consentendo alla colonna di lavorazione di spostarsi attraverso il pezzo, la macchina può raggiungere lunghe distanze di spostamento senza richiedere tavole mobili estremamente grandi. Ciò aiuta a mantenere la rigidità strutturale consentendo al tempo stesso al sistema di elaborare pezzi lunghi comunemente presenti nella produzione industriale.
La struttura a portale fornisce un forte supporto meccanico per il gruppo mandrino e la testa di lavorazione. Le forze di taglio sono distribuite uniformemente attraverso il telaio a ponte, contribuendo a mantenere la stabilità della lavorazione durante le operazioni di fresatura pesanti. Questo design strutturale consente inoltre alla macchina di gestire attività di lavorazione impegnative che coinvolgono componenti metallici di grandi dimensioni.
Il centro di lavoro a portale a montante mobile è particolarmente adatto per applicazioni che coinvolgono lamiere lunghe, telai strutturali, stampi e componenti di macchine industriali. Grazie alla corsa di lavorazione estesa e all'architettura meccanica stabile, il sistema supporta la lavorazione efficiente di pezzi di grandi dimensioni mantenendo una precisione dimensionale costante.
TAICHUANG presenta questa soluzione di lavorazione a portale per i produttori che cercano apparecchiature CNC affidabili in grado di gestire attività di lavorazione su larga scala.
|
Viaggio |
||
|
Corsa dell'asse X |
3000 mm |
2500 mm |
|
Viaggio sull'asse Y |
2000 mm |
1800 mm |
|
Corsa dell'asse Z |
800 mm |
600 mm |
|
Asse principale |
||
|
Velocità del mandrino |
12000 giri/min |
|
|
Foro conico del mandrino |
BT40Φ150mm |
BT40Φ120mm |
|

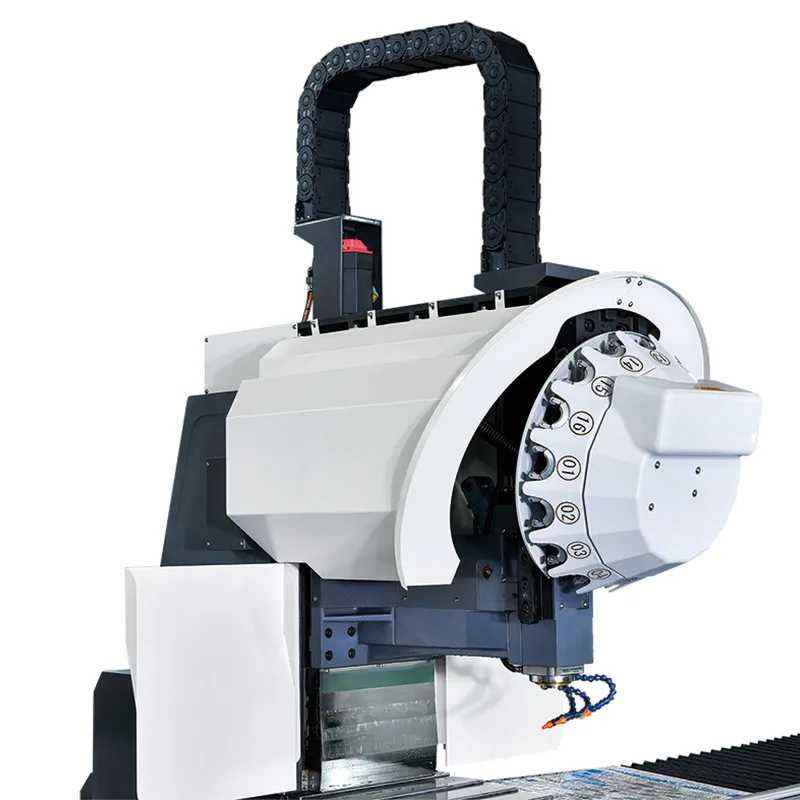

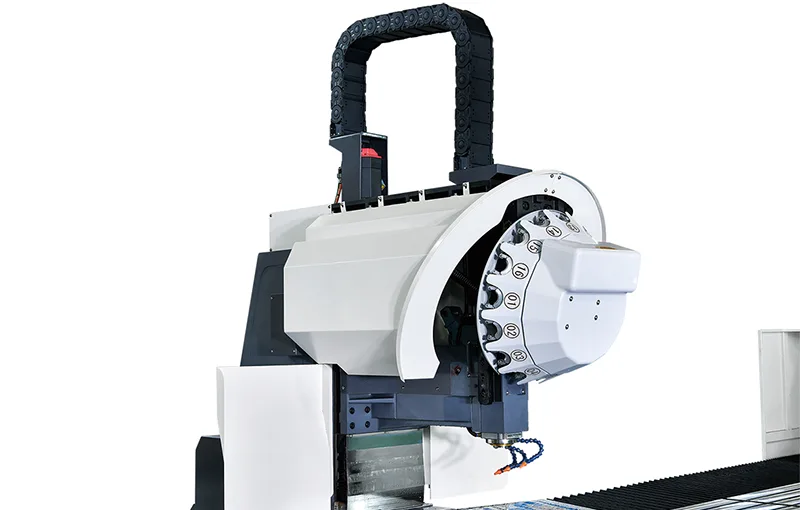

Rivista di strumenti |
||
|
Modulo rivista utensili |
Tipo di disco |
|
|
Capacità del caricatore |
24 pezzi |
|
|
Orario cambio utensile |
2 secondi |
|
|
Velocità di movimento |
||
|
Movimento dell'asse X |
40 m/min |
|
|
Movimento dell'asse Y |
50 m/min |
|
|
Movimento dell'asse Z |
20 m/min |
|
|
Velocità di avanzamento del taglio X/Y/Z |
15000 mm/min |
|
|
Sistema operativo |
SIEMENS |
|
|
Potenza del motore |
||
|
Motore mandrino |
11KW |
7,5 kW |
|
Motore dell'asse X/Y/Z |
(3,14+3,14)/3,14/3,14KW |
|
|
Sistema di raffreddamento della lubrificazione |
||
|
Sistema di lubrificazione |
Lubrificazione automatica |
|
|
Sistema di raffreddamento |
Raffreddamento a spruzzo d'acqua |
|
|
Precisione |
||
|
Precisione di posizionamento dell'asse X |
0,05 mm |
|
|
Precisione di posizionamento dell'asse Y/Z |
0,02 mm |
|
|
Precisione di posizionamento ripetitivo |
0,01 mm |
|
|
Specifiche meccaniche |
||
|
Domanda barometrica |
0,6 MPa-0,9 MPa |
|
|
Altezza |
3700 mm |
3500 mm |
|
Area coperta |
6100*4300mm |
4800*5100mm |
|
Peso |
16000KG |
12000KG |
In questa configurazione la colonna di lavorazione si sposta lungo il basamento della macchina mentre il pezzo rimane fermo. Questo design consente alla macchina di lavorare componenti lunghi senza richiedere grandi tavole mobili.
Il ponte a portale supporta il mandrino e la testa di lavorazione, garantendo un posizionamento stabile durante le operazioni di taglio pesanti.
La macchina è progettata con capacità di spostamento ad asse lungo, che la rende adatta alla lavorazione di componenti e parti strutturali di grandi dimensioni.

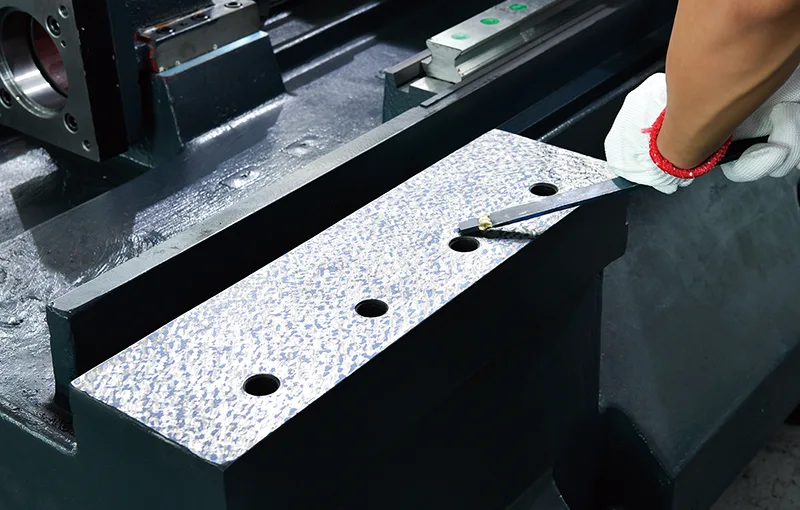

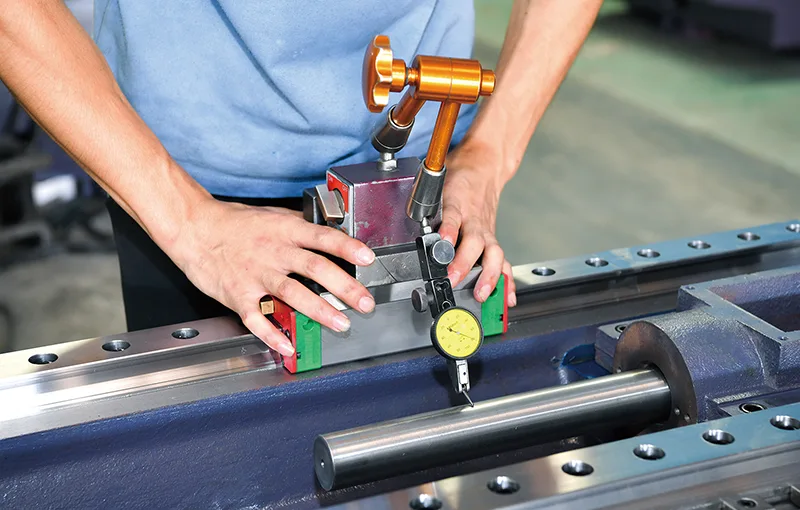

Le guide ad alta precisione e gli assi servoazionati consentono un posizionamento accurato durante i processi di fresatura e foratura.
Il centro di lavoro a portale a montante mobile supporta un'ampia gamma di operazioni di lavorazione comunemente richieste nella produzione industriale.
La macchina può eseguire fresature di precisione su superfici di componenti di grandi dimensioni.
Il posizionamento stabile del mandrino consente una foratura accurata su pezzi lunghi.
Contorni complessi e geometrie delle parti possono essere lavorati utilizzando percorsi utensile controllati da CNC.
I componenti di grandi dimensioni possono essere lavorati su più aree senza frequenti riposizionamenti.
La struttura a montante mobile consente la lavorazione di parti strutturali lunghe con capacità di traslazione estesa.
Il telaio a portale fornisce un forte supporto meccanico durante le operazioni di lavorazione pesanti.
La struttura bilanciata della macchina aiuta a mantenere la stabilità di taglio durante la lavorazione di pezzi di grandi dimensioni.
La capacità di elaborare parti di grandi dimensioni su un'unica macchina aiuta a semplificare i flussi di lavoro di produzione.

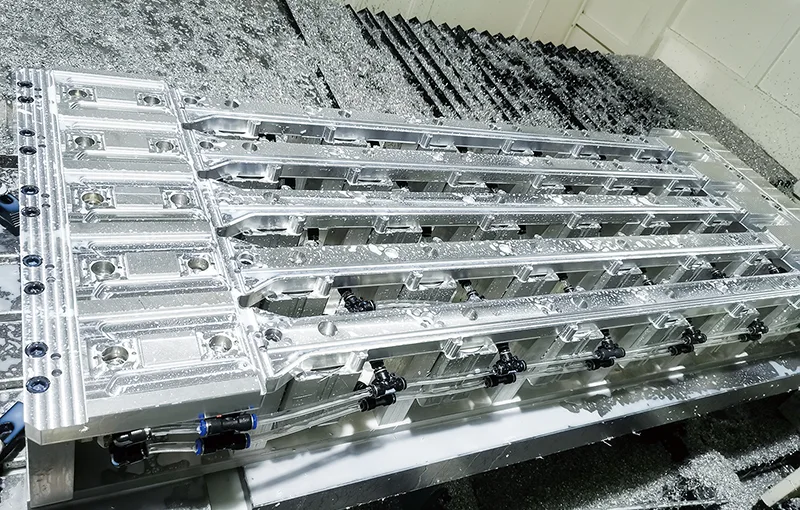

Il centro di lavoro a portale a montante mobile è ampiamente utilizzato per la lavorazione di componenti industriali di grandi dimensioni come:
telai di macchine
stampi di grandi dimensioni e piastre per utensili
componenti strutturali in acciaio
basi per attrezzature industriali
parti di macchinari pesanti

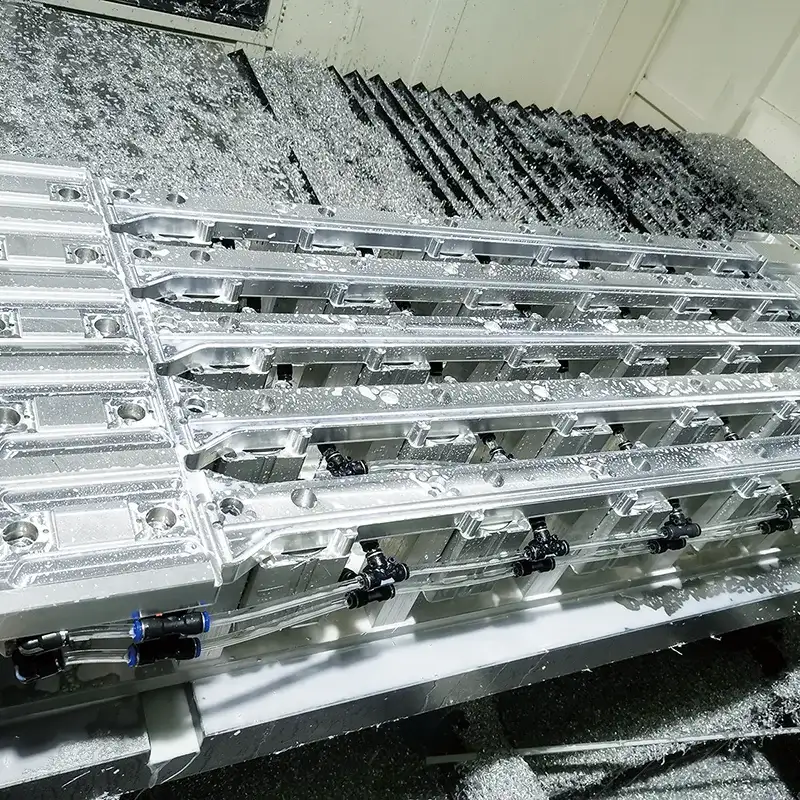

grandi lastre e pannelli in alluminio
Questi componenti spesso richiedono corse di lavorazione estese e condizioni di taglio stabili.
TAICHUANG fornisce soluzioni di apparecchiature di lavorazione progettate per la moderna produzione industriale. I centri di lavoro a portale introdotti da TAICHUANG sono selezionati dai produttori che cercano attrezzature affidabili per la lavorazione di componenti di grandi dimensioni.
soluzioni di attrezzature per la lavorazione CNC su larga scala
macchine progettate per applicazioni industriali pesanti
sistemi di lavorazione adatti alla lavorazione di pezzi di grandi dimensioni
attrezzature a supporto delle industrie manifatturiere globali
TAICHUANG si concentra sull'aiutare i produttori a migliorare l'efficienza della lavorazione attraverso soluzioni pratiche di attrezzature.
Cos'è un centro di lavoro a portale a montante mobile?
Un centro di lavoro a portale a colonna mobile è una macchina CNC in cui la colonna di lavorazione si sposta lungo il basamento della macchina mentre il pezzo rimane fermo.
Quali vantaggi offre il design a montante mobile?
Questa struttura consente lunghe corse di lavorazione senza richiedere tavole mobili estremamente grandi, migliorando rigidità e stabilità.
Quali tipi di parti vengono generalmente lavorate su questa macchina?
Le parti tipiche includono telai di macchine di grandi dimensioni, stampi, piastre strutturali, componenti di attrezzature pesanti e basi industriali.
Quali settori utilizzano comunemente i centri di lavoro a portale?
Industrie quali la produzione di macchinari pesanti, la produzione di stampi, la produzione di apparecchiature aerospaziali e energetiche utilizzano spesso queste macchine.
La macchina può lavorare pezzi di grandi dimensioni?
SÌ. La struttura a montante mobile è specificatamente progettata per la lavorazione di componenti lunghi o sovradimensionati.
