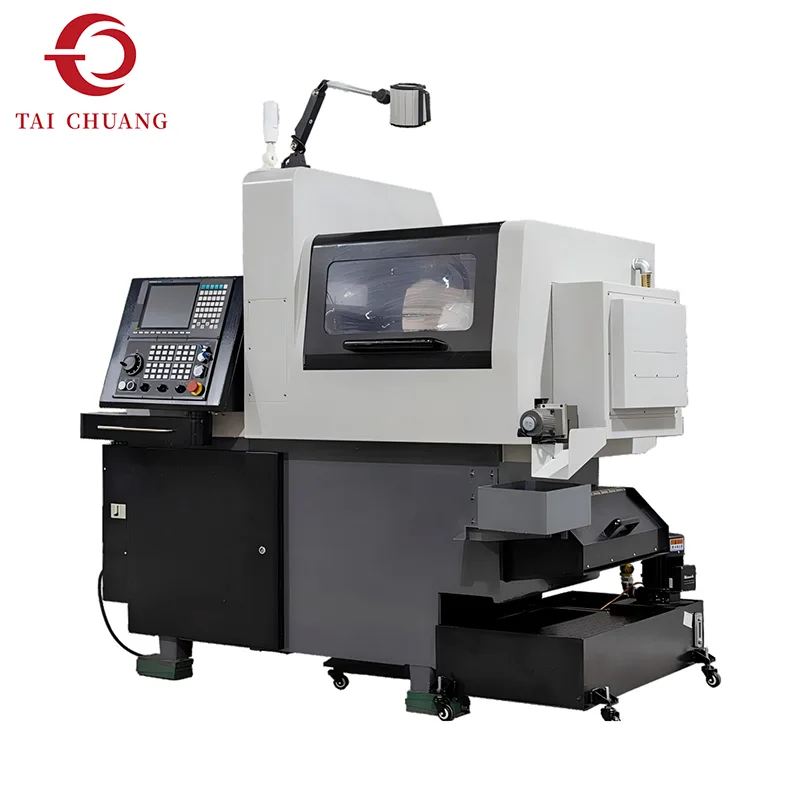

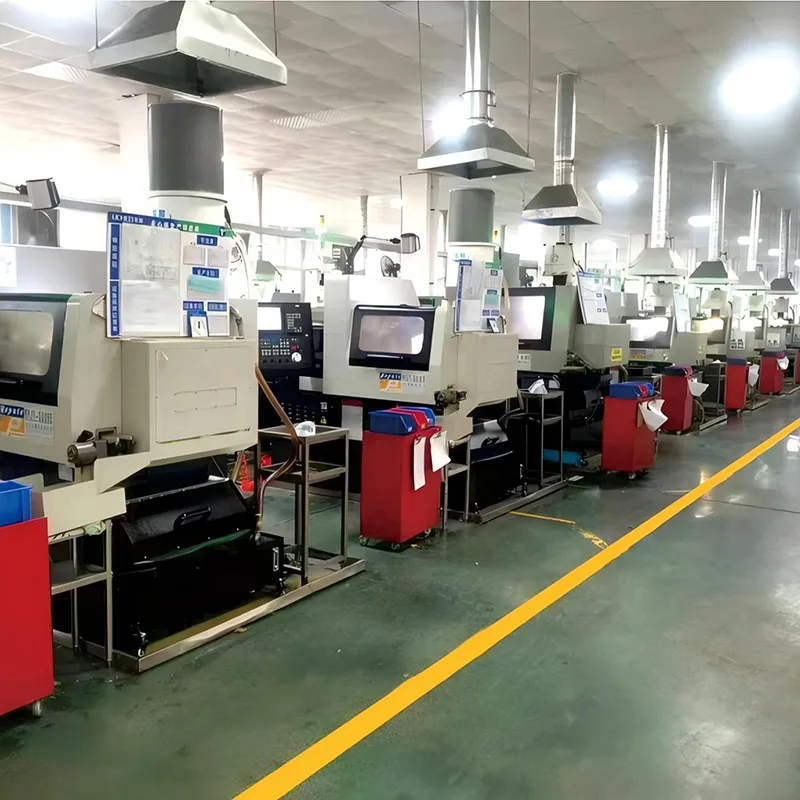

La produzione di componenti ad alta precisione spesso richiede apparecchiature di lavorazione in grado di gestire geometrie complesse mantenendo un'eccellente stabilità dimensionale. Il tornio a fantina mobile a 5 assi soddisfa questi requisiti attraverso una combinazione di architettura a fantina mobile e controllo avanzato del movimento multiasse.

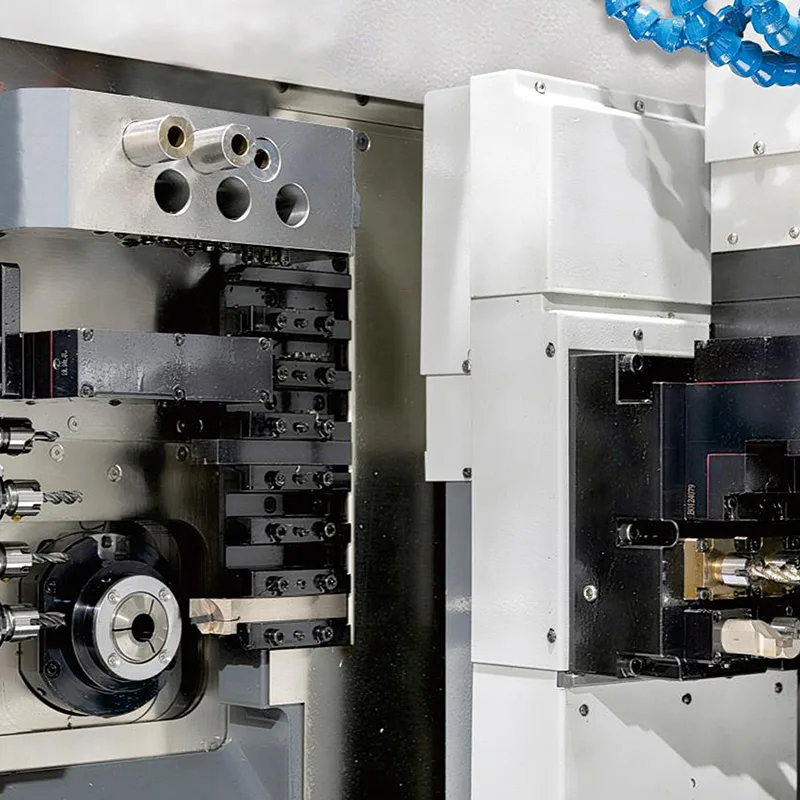

A differenza dei centri di tornitura convenzionali, i torni a fantina mobile supportano il pezzo in lavorazione vicino alla zona di taglio utilizzando una boccola di guida. Questo design migliora significativamente la rigidità durante la lavorazione, soprattutto quando si lavorano parti lunghe e sottili. Di conseguenza, le vibrazioni e la deflessione sono ridotte al minimo, consentendo una maggiore precisione e una migliore finitura superficiale.
L'integrazione di cinque assi controllati consente di eseguire più operazioni di lavorazione durante un unico ciclo produttivo. Tornitura, foratura trasversale, fresatura di scanalature e filettatura possono essere completate in sequenza senza rimuovere il pezzo dalla macchina. Questa capacità aiuta a ridurre le operazioni secondarie e aumenta l’efficienza produttiva.
TAICHUANG fornisce questa soluzione di tornio a fantina mobile per i produttori impegnati nella produzione di componenti di precisione, in particolare dove diametri piccoli e tolleranze strette sono fondamentali.
| Articolo | RPC-Ⅰ-205 | RPC-Ⅰ-205A | RPC-Ⅰ-205B | |
| Corsa e diametro del foro | Velocità di lavoro massima del mandrino principale/secondario (rpm) | 8000/8000 | 8000/8000 | 8000/8000 |
| Diametro massimo girevole del mandrino principale/secondario (mm) | Φ20/Φ20 | Φ20/Φ20 | Φ20/Φ20 | |
| Numero minimo di divisione | Indicizzazione continua | Indicizzazione continua | Indicizzazione continua | |
| Diametro foro principale/secondario(mm) | Φ22/Φ22 | Φ22/Φ22 | Φ22/Φ22 | |
| Mandrino principale | Specifiche e quantità degli utensili per tornitura DE | |||
| Quantità di utensili per tornitura DE (pezzi) | 5 Strumento di tornitura | 5 Strumento di tornitura | 12 Strumento di tornitura | |
| Dimensione squalo utensile per tornitura OD (mm) | 12×12 | 12×12 | 12×12 | |
| Quantità di utensili fissi per faccia finale (pezzi) | Foro rotondo 4×Φ20 (ER11) | Foro rotondo 2×Φ20 (ER11) | / | |
| Diametro massimo di foratura (mm) | Φ9 | Φ9 | / | |
| Diametro massimo di maschiatura (mm) | M8 | M8 | / | |
| Quantità di utensili elettrici sul lato finale (pezzi) | / | ER11×3 | / | |
| Diametro massimo di foratura (mm) | / | Φ5 | / | |
| Diametro massimo di maschiatura (mm) | / | M4 | / | |
| Velocità massima (rpm) | / | 5000 | / | |
| Quantità di utensili a motore incrociato (live) (pezzi) | ER11×2 aggiungere ER16×2 | ER11×2 aggiungere ER16×2 | / | |
| Diametro massimo di foratura (mm) | Φ9 | Φ9 | / | |
| Diametro massimo di maschiatura (mm) | M8 | M8 | / | |
| Velocità massima (rpm) | 5000 | 5000 | / | |
| Diametro massimo di fresatura della lama per sega (faccia trasversale) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Modalità boccola di guida/Modalità boccola senza guida | ||||
| Sottomandrino | Quantità di utensili elettrici sul lato finale (pezzi) | 6×Φ20Foro rotondo (ER11) | 6×Φ20Foro rotondo (ER11) | 6×Φ20Foro rotondo (ER11) |
| Diametro massimo di foratura (mm) | Φ9 | Φ9 | Φ9 | |
| Diametro massimo di maschiatura (mm) | M8 | M8 | M8 | |
| Quantità di utensili elettrici sul lato finale (pezzi) | / | / | / | |
| Diametro massimo di foratura (mm) | / | / | / | |
| Diametro massimo di maschiatura (mm) | / | / | / | |
| Velocità massima (rpm) | / | / | / | |
| Quantità di utensili a motore incrociato (live) (pezzi) | / | / | / | |
| Diametro massimo di foratura (mm) | / | / | / | |
| Diametro massimo di maschiatura (mm) | / | / | / | |
| Velocità massima (rpm) | / | / | / | |
| Altri parametri | Altri parametri | |||
| Motore principale/secondario (kw) | 2.2/2.2 | 2.2/2.2 | 2.2/2.2 | |
| Motore principale dell'utensile a motore trasversale del mandrino (kw) | 1 | 1 | / | |
| Motore dell'utensile a motore della superficie terminale del mandrino principale (kw) | / | / | ||
| 0.4 | ||||
| Motore dell'utensile a motore trasversale del sotto-mandrino (kw) | 1 | 1 | / | |
| Servomotori (X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| Servomotore (Y2) (chilowatt) | / | / | / | |
| Motore della pompa di lubrificazione (kw) | 0.1 | 0.1 | 0.1 | |
| Motore della pompa del liquido refrigerante (chilowatt) | 0.35 | 0.35 | 0.35 | |
| Velocità di avanzamento rapido (impostazione di fabbrica) (m/min) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| Capacità del serbatoio del liquido refrigerante(L) | 200 | 200 | 200 | |
| Capacità dell'unità di lubrificazione (L) | 3 | 3 | 3 | |
| Altezza centrale (mm) | 1050 | 1050 | 1050 | |
| Dimensioni (Lunghezza×Larghezza×Altezza)(mm)(Le dimensioni dell'imballaggio aggiungono 200) | 2310×1880×1800 | 2100×1200×1700 | 2310×1880×1800 | |
| Peso della macchina (chilogrammi) | 2500 | 2500 | 2500 | |
| Potere della macchina (chilowatt) | 11 | 11.5 | 10 | |

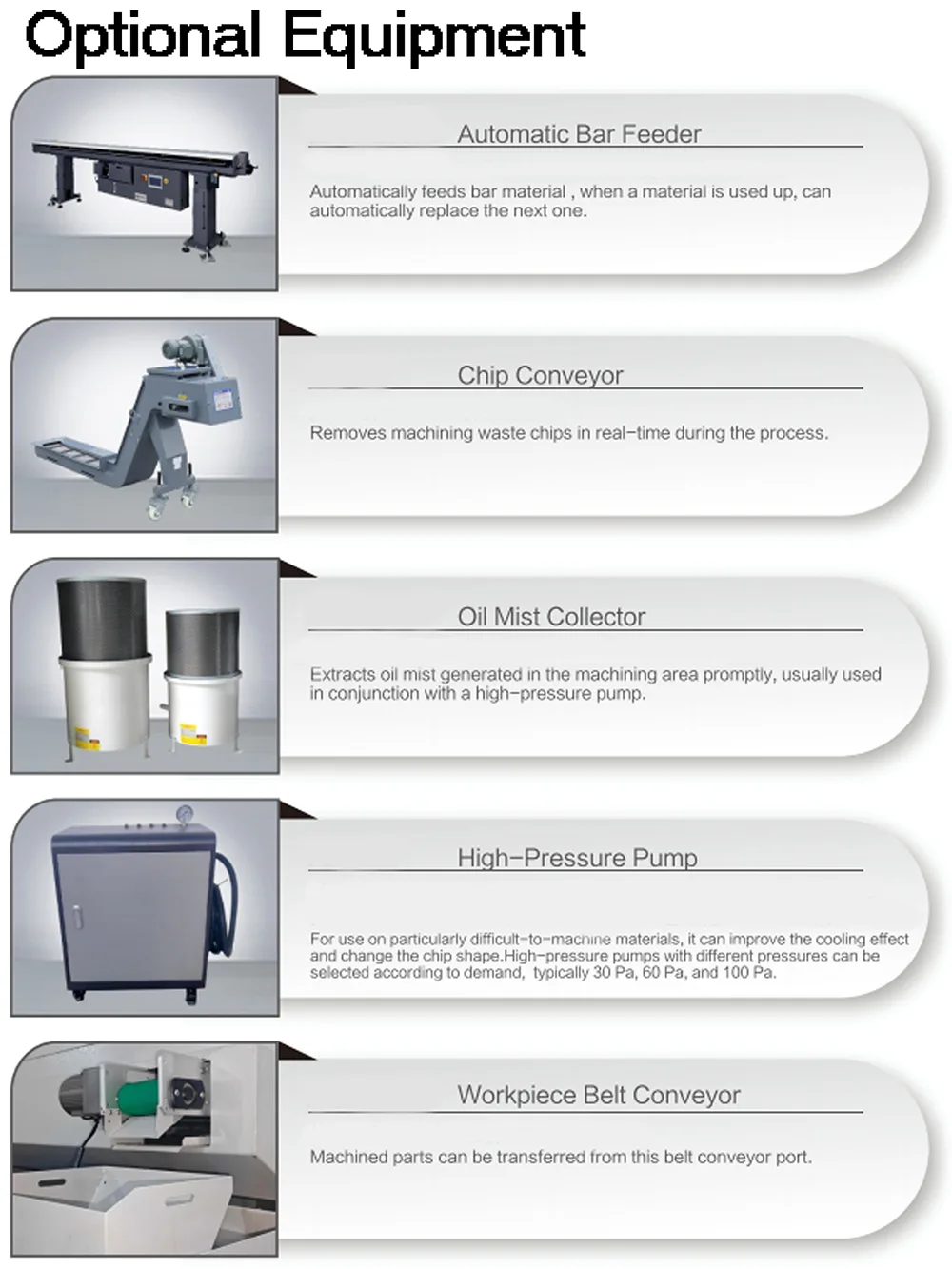

Il controllo del movimento a cinque assi consente di elaborare in modo efficiente geometrie di parti complesse all'interno di un ciclo macchina.

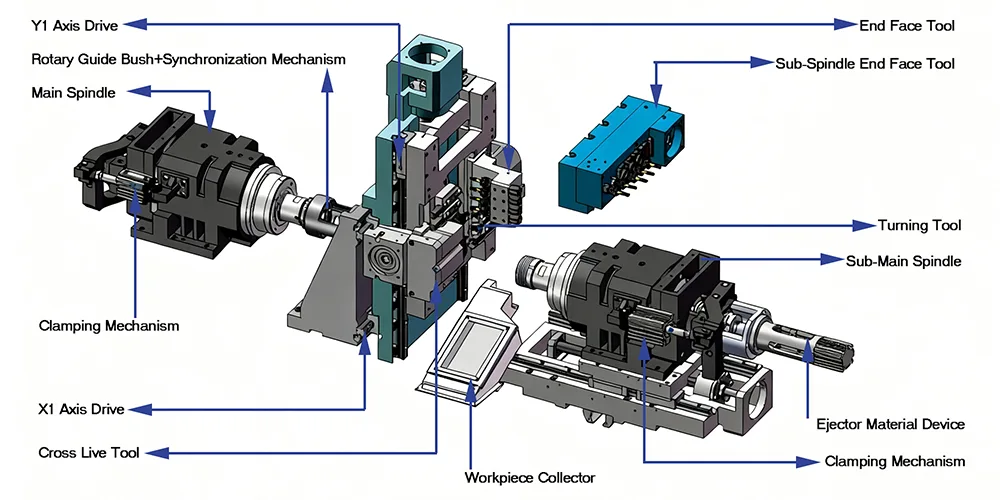

Il pezzo si muove assialmente mentre è supportato da una boccola di guida, garantendo elevata rigidità per componenti sottili.
È possibile completare più processi di lavorazione senza trasferire il pezzo su macchine aggiuntive.
Ottimizzato per la lavorazione di componenti di piccolo diametro che richiedono uno stretto controllo dimensionale.
Il supporto della boccola guida aiuta a mantenere la rigidità durante la lavorazione di parti lunghe e sottili.
La funzionalità multiasse consente di completare componenti complessi con meno configurazioni.
Condizioni di taglio stabili contribuiscono a migliorare la finitura superficiale e la consistenza dimensionale.
La combinazione di più fasi di lavorazione in un unico processo aiuta a ridurre i tempi di produzione complessivi.

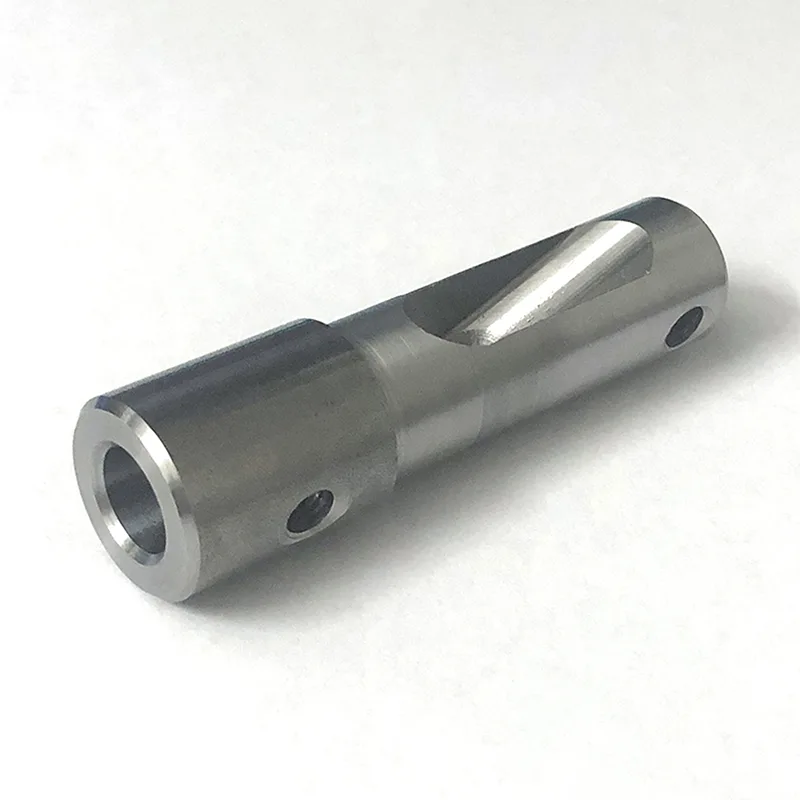

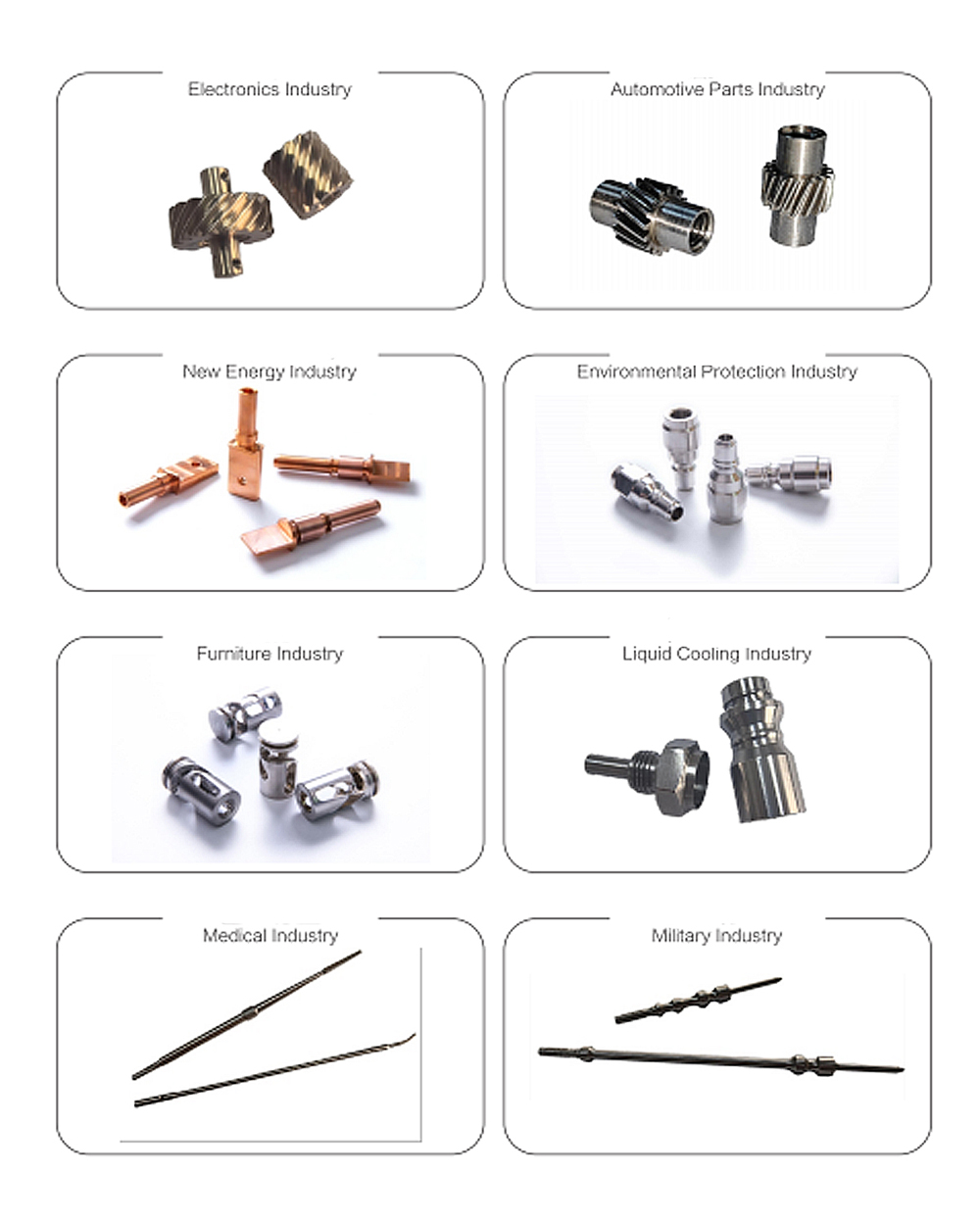

Il tornio a fantina mobile a 5 assi è comunemente utilizzato per la produzione di componenti di precisione come:
parti di strumenti medici
connettori elettronici
alberi di precisione
elementi di fissaggio in miniatura
componenti aerospaziali
parti di sensori automobilistici
Le industrie che utilizzano frequentemente la lavorazione di tipo svizzero includono:
produzione di dispositivi medici
produzione di componenti aerospaziali
apparecchiature elettroniche e per semiconduttori
strumentazione di precisione
sistemi automobilistici
Q1: Cosa distingue un tornio a fantina mobile da un tornio CNC convenzionale?
Un tornio di tipo svizzero utilizza una fantina mobile e una boccola di guida per sostenere il pezzo in lavorazione vicino all'area di taglio. Ciò migliora la stabilità durante la lavorazione di pezzi lunghi e sottili.
Q2: Quali tipi di materiali possono essere lavorati su questa macchina?
I materiali comuni includono acciaio inossidabile, acciaio al carbonio, leghe di alluminio, ottone, titanio e vari metalli tecnici utilizzati nei componenti di precisione.
Q3: Perché scegliere un tornio a fantina mobile a 5 assi?
La funzionalità a cinque assi consente di eseguire operazioni di lavorazione più complesse in un unico setup, migliorando la produttività e riducendo la movimentazione dei pezzi.
Q4: La macchina è adatta alla produzione di massa?
SÌ. I torni a fantina mobile sono ampiamente utilizzati per la produzione in grandi volumi di piccoli componenti di precisione.
