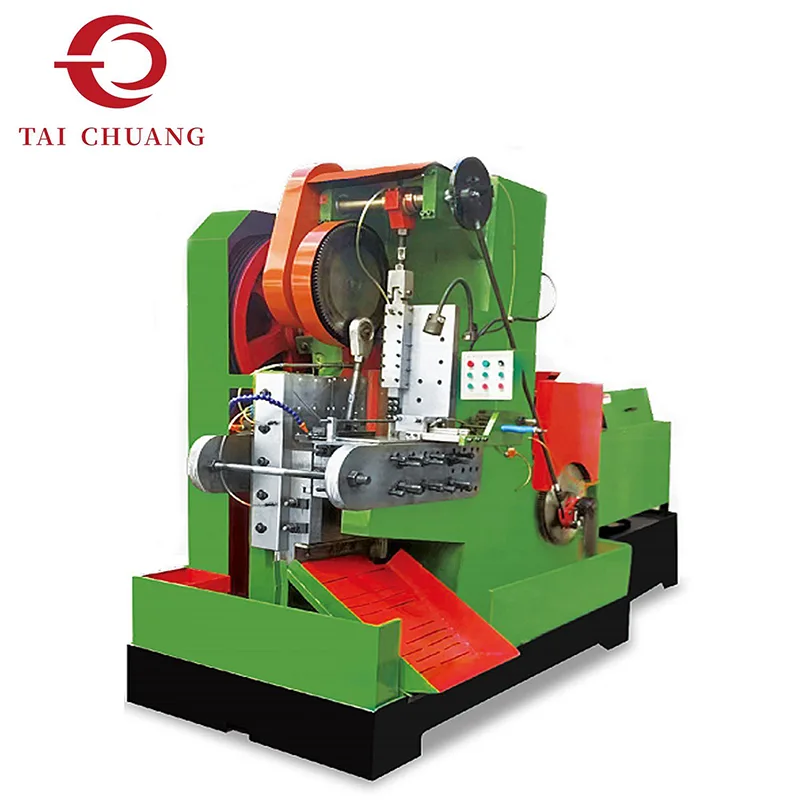

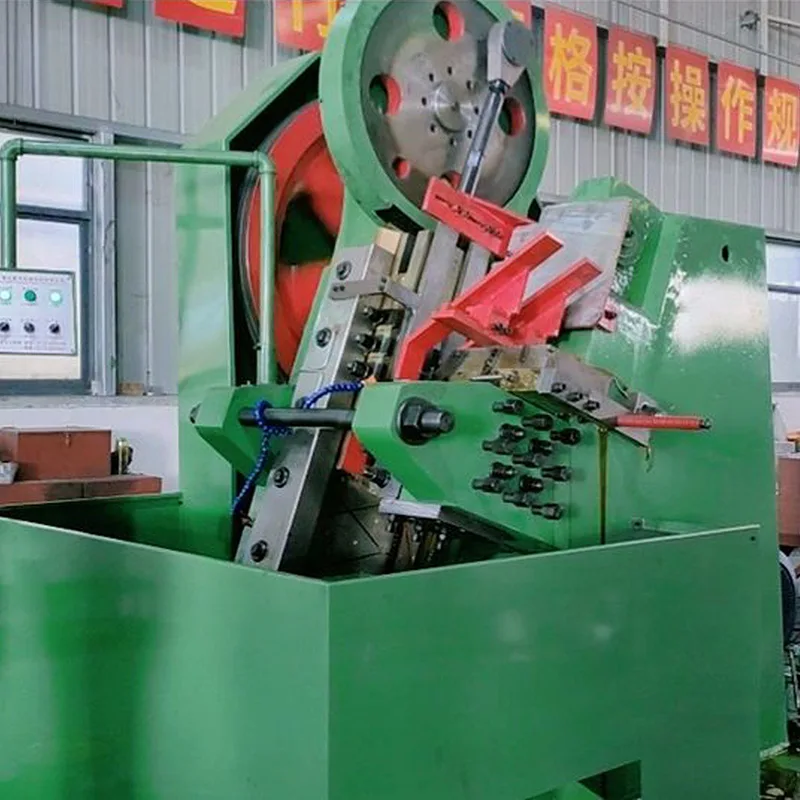

Il laminatoio automatico per taglio e filettatura è progettato per combinare l'alimentazione del materiale, il taglio della lunghezza e la formatura del filo in un processo continuo e coordinato. Rispetto alle soluzioni di filettatura convenzionali che si basano su pezzi grezzi pretagliati, questa struttura integrata aiuta a migliorare la coerenza della lunghezza e riduce le fasi di movimentazione intermedie.
Questo tipo di rullatrice viene comunemente applicata per viti senza testa e dispositivi di fissaggio per aste lunghe, dove il controllo preciso della lunghezza e l'allineamento assiale stabile sono fondamentali. La materia prima viene alimentata automaticamente, tagliata alla lunghezza richiesta e trasferita direttamente nella sezione di laminazione, consentendo la formazione dei filetti senza riposizionare il pezzo.
| Modello | FR6-80 | FR8-100 | FR10-100 | FR12-120 |
| Diametro massimo vuoto/mm | 8 | 10 | 12 | 14 |
| Lunghezza massima del pezzo grezzo/mm | 80 | 100 | 100 | 120 |
| Matrici mobili Stazionarie Lunghezza/mm | 125*25*80 | 140*30*100 | 170*30*100 | 210*40*120 |
| 110*25*80 | 125*30*100 | 150*30*100 | 190*40*120 | |
| Capacità/pz/min | 85 | 70 | 65 | 55 |
| Potenza motore principale/kw | 4 | 5.5 | 7.5 | 11 |
| Volume (L*P*A)/cm | 140*155*170 | 220*150*190 | 260*155*210 | 300*180*235 |
| Peso/kg | 1800 | 2800 | 3800 | 5500 |

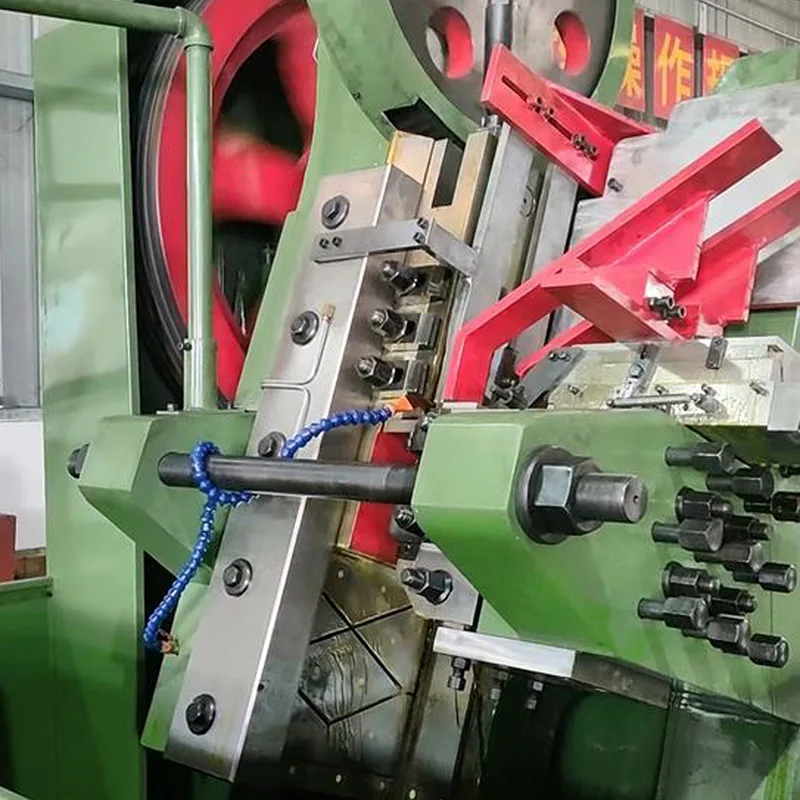

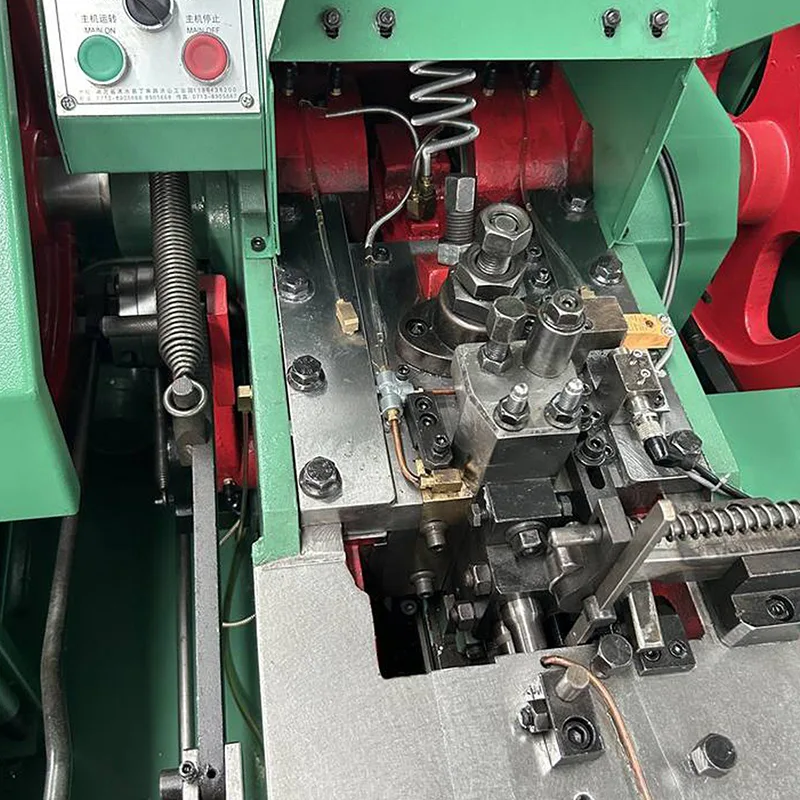

Il processo di lavoro inizia con l'alimentazione automatica del materiale, dove la barra o il materiale in filo vengono guidati nell'unità di taglio in una sequenza controllata. Il meccanismo di taglio separa ogni pezzo ad una lunghezza preimpostata, garantendo la consistenza prima della formazione del filo.

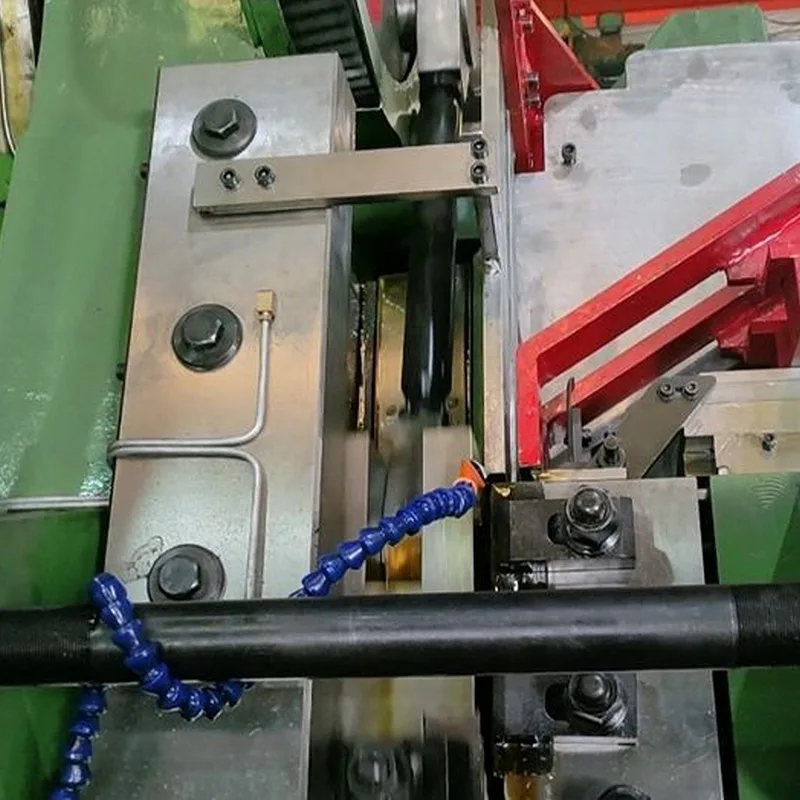

Dopo il taglio, il pezzo viene trasferito direttamente nella zona di laminazione. La formazione del filetto viene completata mediante deformazione a freddo utilizzando stampi di rullatura anziché trucioli. Questo metodo supporta profili di filettatura uniformi e finitura superficiale stabile in base a parametri di laminazione definiti.
Rispetto alle fasi separate di taglio e filettatura, un laminatoio automatico per taglio e filettatura può aiutare a:
Migliorare la ripetibilità della lunghezza tra le parti finite
Riduci gli errori di gestione causati da trasferimenti multipli
Semplifica la pianificazione del flusso di lavoro e il coordinamento degli operatori
Mantieni l'aspetto coerente del filo durante i cicli di produzione
Quali tipi di prodotti sono adatti per questa macchina?

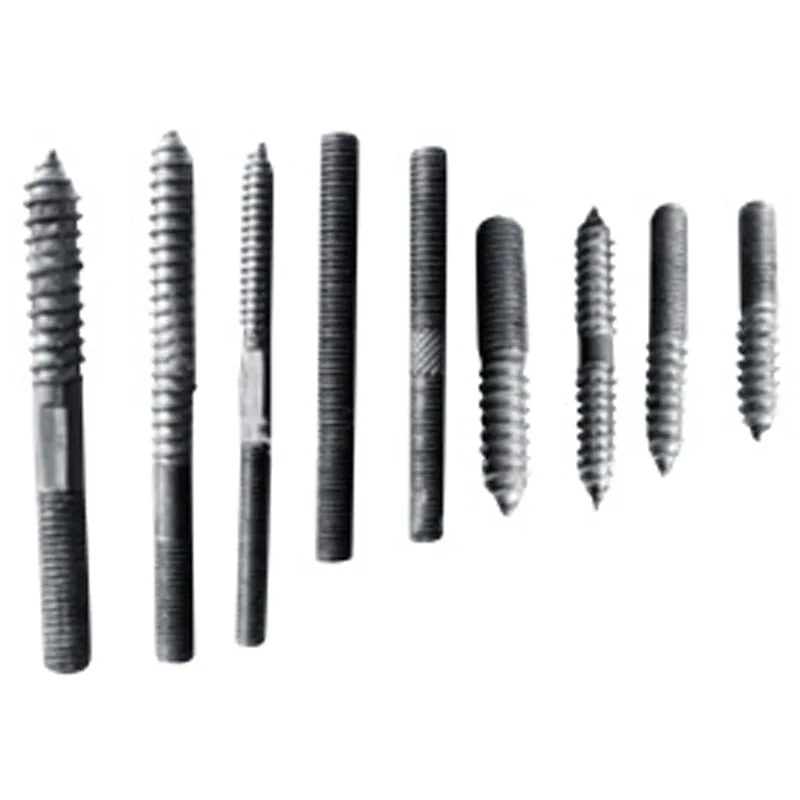

Questa macchina viene utilizzata principalmente per viti senza testa e dispositivi di fissaggio ad asta lunga che richiedono sia il taglio della lunghezza che la rullatura del filetto in un unico processo.
In cosa differisce questa macchina dalle rullatrici standard?
A differenza delle macchine che richiedono pezzi grezzi pretagliati, questo modello integra alimentazione, taglio e arrotolamento, contribuendo a migliorare l'uniformità della lunghezza e l'efficienza del flusso di lavoro.
La qualità del filo è influenzata dal processo di taglio?
La fase di taglio viene completata prima della laminazione e la formazione della filettatura viene ottenuta attraverso la deformazione della laminazione, supportando profili di filettatura stabili se opportunamente regolati.
