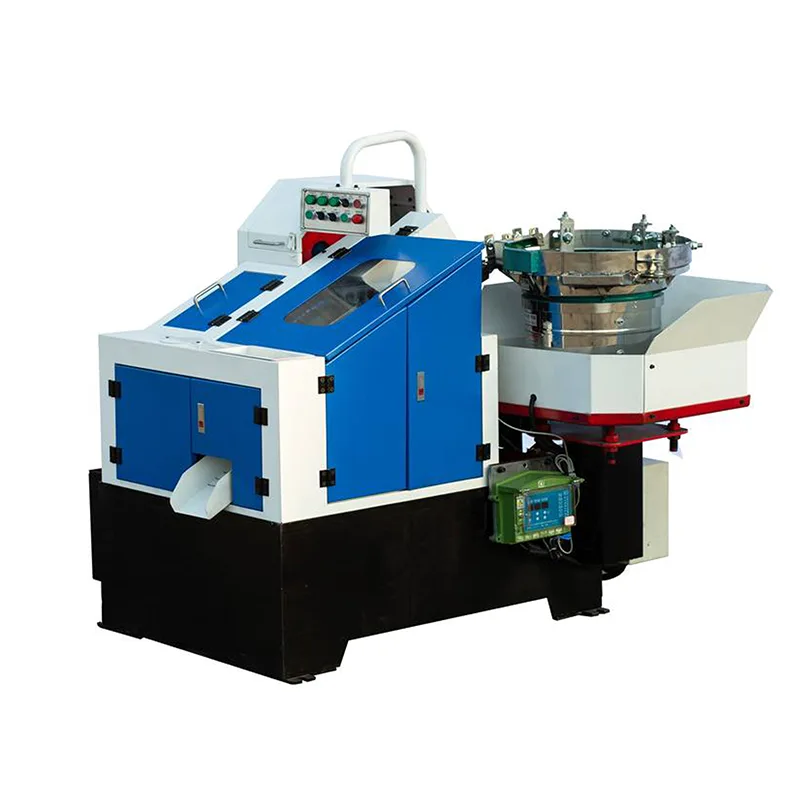

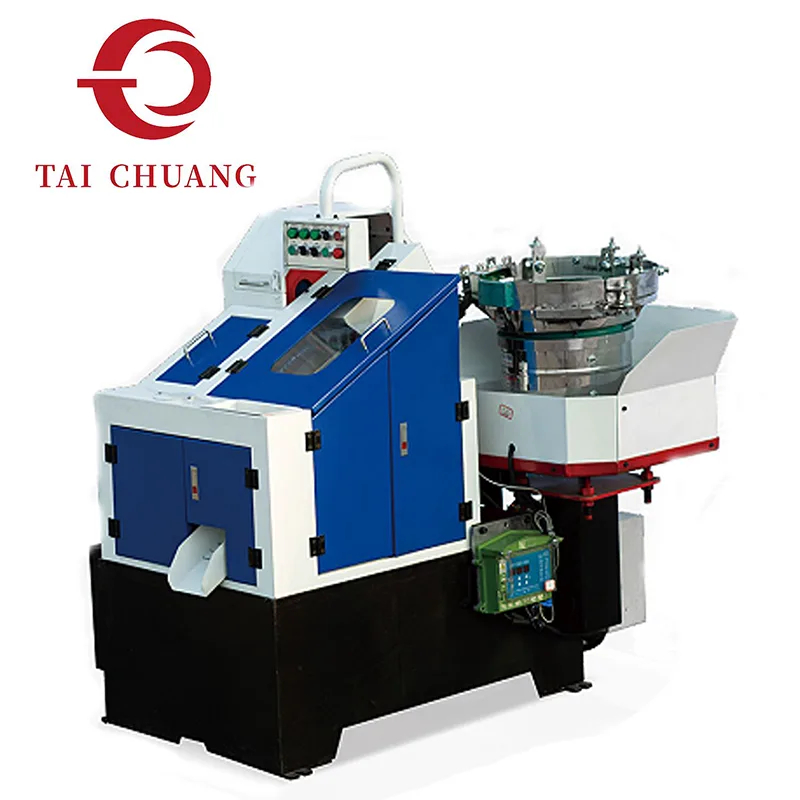

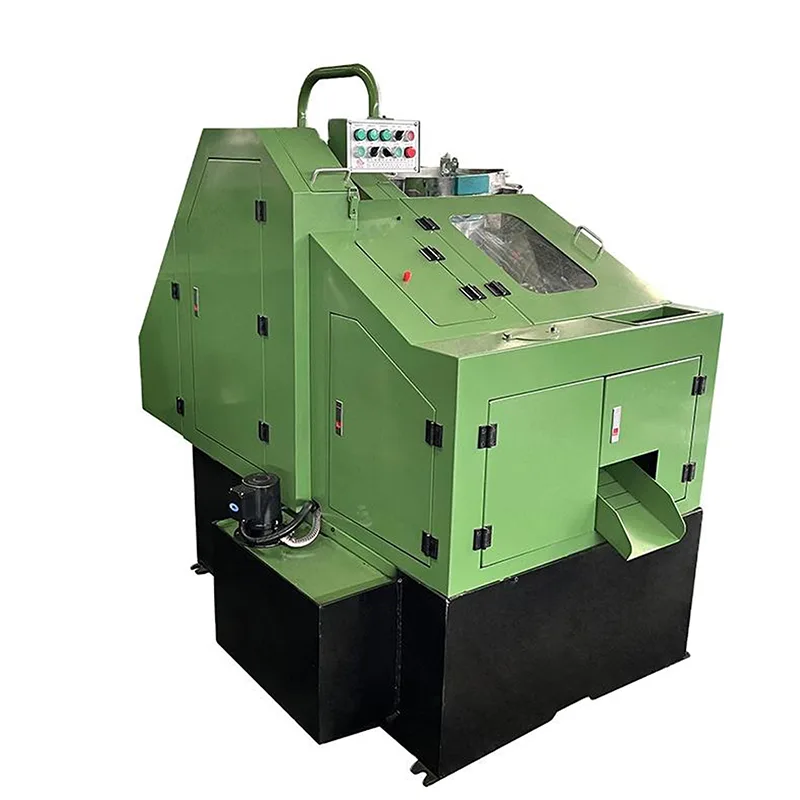

Un rullatore per filettatura con alimentatore a vibratore con ingranaggio esposto è progettato per formare filettature esterne attraverso la laminazione a freddo utilizzando un sistema di vibrazione per guidare le parti nell'area di laminazione in modo ordinato. L'alimentatore a vibrazione aiuta ad allineare gli elementi di fissaggio prima della laminazione, supportando un flusso di lavoro più fluido e riducendo il comportamento di alimentazione casuale.
Nella configurazione con ingranaggi esposti, i componenti della trasmissione sono chiaramente visibili, consentendo agli operatori e al personale di manutenzione di osservare chiaramente il movimento, l'innesto e lo stato operativo durante la produzione. Questa caratteristica strutturale è spesso apprezzata nelle officine dove la trasparenza meccanica e le ispezioni di routine sono importanti.
| Modello | Diametro massimo vuoto/mm | Lunghezza massima del pezzo grezzo/mm | Matrici mobili fisseLunghezza/mm | Capacità/pz/min | Potenza motore principale/kw | Volume (L*P*A)/mq | Peso/kg | |
| TC3-20Z | 3 | 20 | 55*18*20 | 45*18*20 | 330-380 | 0.75 | 1,30*0,98*1,30 | 250 |
| TC4-25Z | 4 | 25 | 80*20*25 | 65*20*25 | 280-330 | 2.2 | 1,57*1,05*1,50 | 320 |
| TC4-40Z | 5 | 40 | 89*25*40 | 76*25*40 | 260-300 | 2.2 | 1,60*1,44*1,55 | 850 |
| TC5-50Z | 5 | 50 | 105*25*50 | 90*25*50 | 220-260 | 3.0 | 1,67*1,35*1,50 | 950 |
| TC5-65Z | 6 | 65 | 105*25*65 | 90*25*65 | 120-140 | 3.0 | 1,70*1,36*1,50 | 1000 |
| TC6-80Z | 8 | 82 | 125*25*80 | 110*25*80 | 80-100 | 4.0 | 1,75*1,52*1,50 | 1100 |
| TC6-120Z | 8 | 120 | 125*25*120 | 110*25*120 | 80-100 | 4.0 | 1,70*1,60*1,30 | 1200 |
| TC8-80Z | 10 | 80 | 140*30*80 | 125*30*80 | 80-100 | 5.5 | 1,85*1,50*1,20 | 1650 |
| TC8-130Z | 10 | 130 | 140*30*130 | 125*30*130 | 80-100 | 7.5 | 1,85*1,50*1,25 | 1850 |
| TC8-300Z | 8 | 300 | 140*30*300 | 125*30*300 | 40-60 | 7.5 | 2,37*2,15*1,62 | 2100 |
| TC10-100Z | 12 | 100 | 170*30*100 | 150*30*100 | 70-90 | 7.5 | 2,00*1,70*1,35 | 1950 |
| TC12-120Z | 14 | 120 | 210*40*120 | 190*40*120 | 40-50 | 11 | 2,67*1,93*1,60 | 2800 |
| TC16-200Z | 18 | 200 | 260*45*200 | 230*45*200 | 30-40 | 30 | 2,75*2,10*1,65 | 5800 |
La stabilità dell'alimentazione gioca un ruolo importante nella consistenza della rullatura del filo. I sistemi di alimentazione a vibrazione sono comunemente selezionati per aiutare a controllare l'orientamento e il flusso della parte prima della laminazione. Quando le parti entrano nell'area di laminazione in modo più coerente, il processo di laminazione stesso diventa più prevedibile.
Negli ambienti di produzione pratici, l'alimentazione tramite vibrazione aiuta a ridurre gli arresti irregolari e supporta un ritmo più fluido, soprattutto durante la lavorazione di elementi di fissaggio standard con dimensioni costanti.

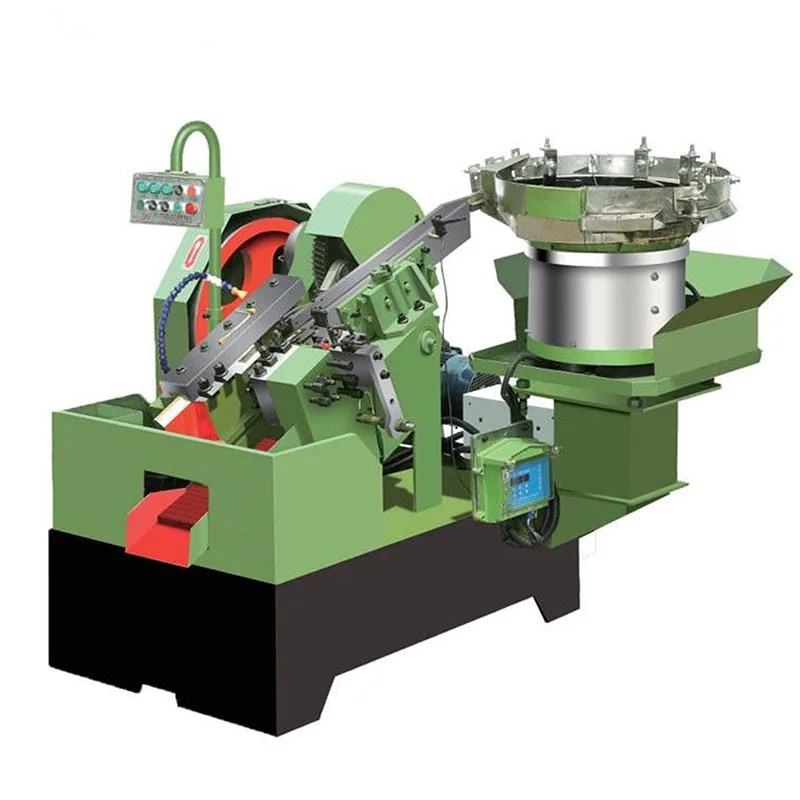

Rispetto ai design della trasmissione chiusa, la configurazione dell'ingranaggio esposto enfatizza la chiarezza strutturale e l'accessibilità. Questa rullatrice viene spesso scelta dagli acquirenti che danno priorità al layout meccanico semplice e alla facilità di osservazione durante il funzionamento quotidiano.
Il design si concentra su un comportamento di rotolamento stabile, una qualità della filettatura ripetibile e un funzionamento prevedibile. È destinato ad applicazioni in cui non sono richieste frequenti modifiche dei parametri e la stabilità del processo è una preoccupazione primaria.

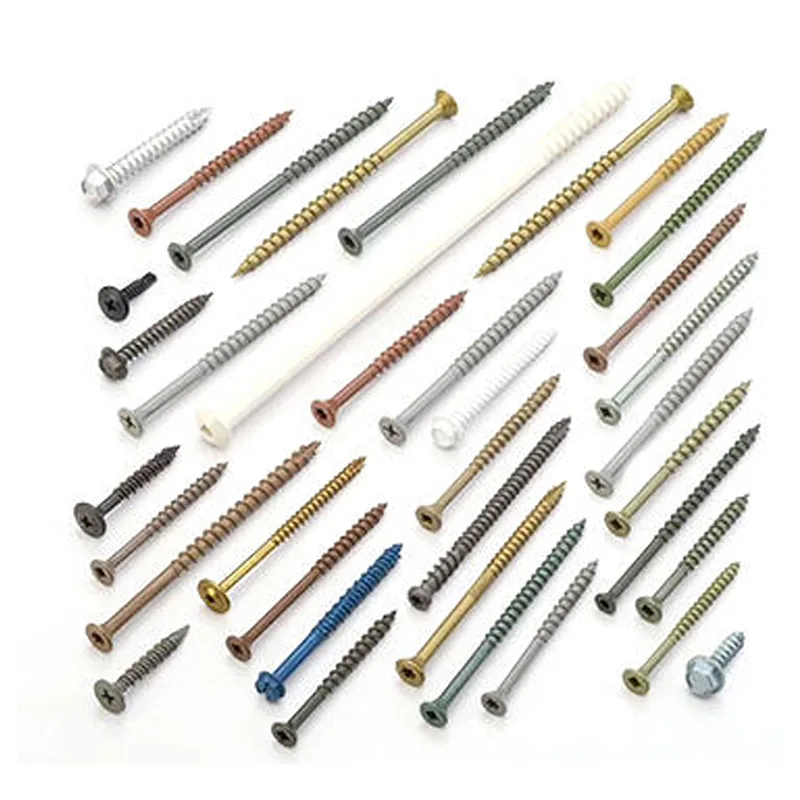

Questo laminatoio per filettatura con alimentatore a vibratore con ingranaggio esposto è comunemente utilizzato per formare filettature su bulloni, viti e dispositivi di fissaggio simili applicati in hardware da costruzione, assemblaggi meccanici, componenti automobilistici e prodotti industriali generali. L'effettiva idoneità all'applicazione viene valutata in base ai disegni confermati, al tipo di materiale e al design della filettatura esaminati durante il processo di approvvigionamento.

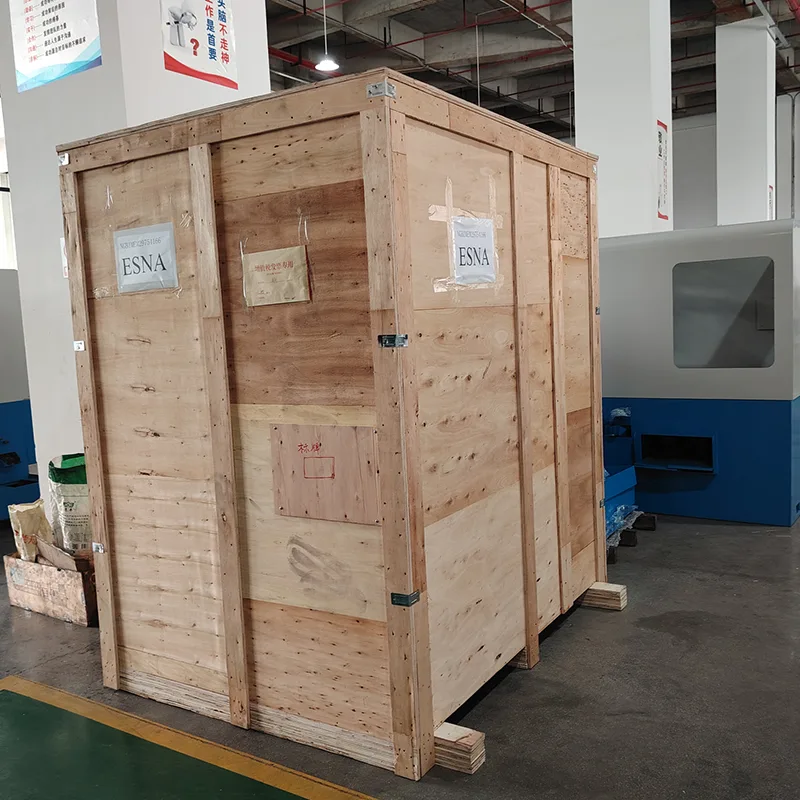

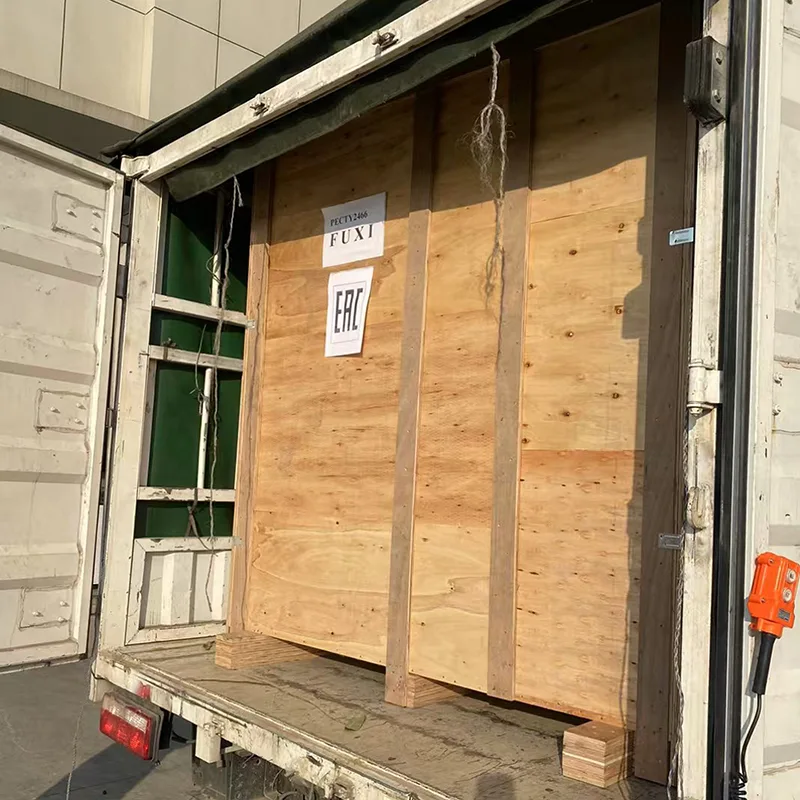

Per supportare la consegna internazionale, viene applicato l'imballaggio standard per l'esportazione. Le macchine sono fissate e protette in modo sicuro per ridurre il rischio di danni durante il trasporto. La protezione della superficie e un'etichettatura chiara vengono utilizzate per supportare il carico, lo scarico e la movimentazione in loco in sicurezza.
Un imballaggio adeguato gioca un ruolo importante nel garantire che l'apparecchiatura arrivi in buone condizioni e sia pronta per l'installazione.
