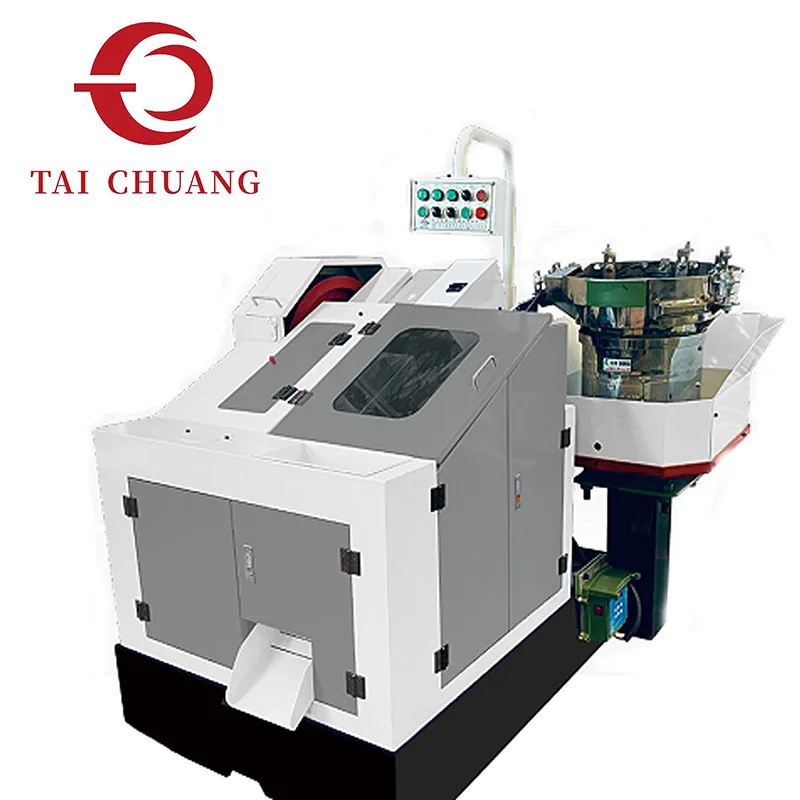

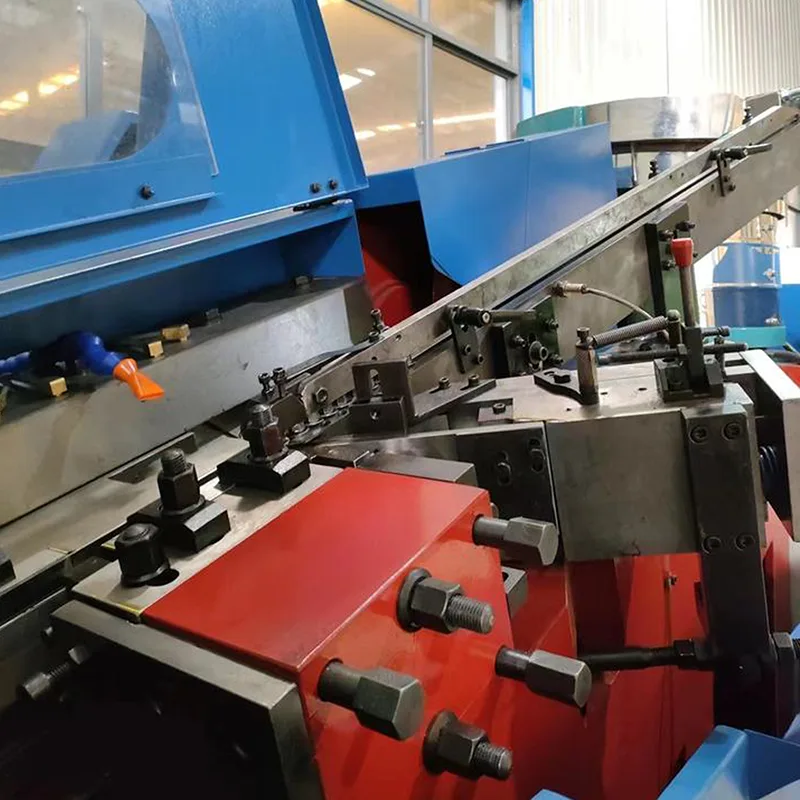

Questo laminatoio per filettatura con alimentatore a vibratore con scatola ingranaggi è uno dei prodotti della fabbrica TAICHUANG, utilizza un alimentatore a vibrazione per guidare i pezzi nella zona di laminazione in una sequenza continua e organizzata. La formatura della filettatura viene completata tramite laminazione a freddo, dove matrici allineate con precisione modellano il profilo della filettatura senza tagliare il materiale.
La trasmissione della potenza avviene tramite una scatola ingranaggi completamente chiusa. Questo design aiuta a isolare i componenti interni della trasmissione dalle interferenze esterne, supportando al tempo stesso un trasferimento regolare della coppia durante il funzionamento. Il ritmo di alimentazione e l'azione di rotolamento sono coordinati in base alle specifiche di fissaggio confermate, garantendo la compatibilità con i design delle filettature comuni.
|
Modello |
Diametro massimo vuoto/mm |
Lunghezza massima del pezzo grezzo/mm |
Matrici mobili Stazionarie Lunghezza/mm |
Capacità/pz/min |
Potenza motore principale/kw |
Volume (L*P*A)/mq |
Peso/kg |
|
|
CR5-55Z |
Φ6 |
55 |
105*25*55 |
90*25*55 |
150-180 |
Livello 4-4kw |
1,80*1,42*1,60 |
1150 |
|
CR6-70Z |
Φ8 |
70 |
125*25*70 |
110*25*70 |
140-160 |
Livello 4-5,5 kW |
2,00*1,65*1,65 |
1400 |
|
CR8-80Z |
Φ8 |
80 |
127*30*80 |
108*30*80 |
120-170 |
Livello 4-5,5 kW |
2,60*1,68*2,10 |
2250 |
|
CR10-100Z |
Φ10 |
100 |
170*30*100 |
150*30*100 |
90-120 |
Livello 6-11 kW |
2,62*1,72*2,20 |
2800 |
|
CR12-120Z |
Φ12 |
120 |
210*40*120 |
190*40*120 |
80-100 |
Livello 6-18,5 kW |
2,67*1,93*1,60 |
4200 |
|
CR12-200Z |
Φ12 |
200 |
210*40*200 |
190*40*200 |
80-100 |
Livello 6-18,5 kW |
2,90*1,95*2,50 |
4500 |
|
CR16-150Z |
Φ16 |
150 |
260*40*150 |
230*40*150 |
70 |
Livello 6-22 kW |
3,50*1,95*2,20 |
6700 |
|
CR16-200Z |
Φ16 |
200 |
260*40*200 |
230*40*200 |
50 |
Livello 6-30 kW |
3,50*1,95*2,20 |
6900 |
Rispetto ai modelli di trasmissione a vista, la struttura della scatola del cambio enfatizza la protezione e la coerenza. Questa rullatrice viene spesso scelta per applicazioni in cui si danno priorità a lunghi programmi di produzione e a un comportamento operativo prevedibile.
Il sistema di azionamento chiuso supporta un movimento stabile e aiuta a mantenere prestazioni di rotolamento costanti nel tempo. Dal punto di vista dell’acquirente, questa configurazione offre una combinazione equilibrata di affidabilità operativa, struttura organizzata e facilità di integrazione nelle linee di produzione esistenti.
Questo laminatoio per filettatura con alimentatore a vibratore con scatola ingranaggi è ampiamente applicato nella produzione di bulloni, viti, prigionieri e altri elementi di fissaggio filettati utilizzati in assemblaggi automobilistici, hardware per l'edilizia, attrezzature meccaniche e prodotti industriali generali. L'effettiva idoneità dell'applicazione viene confermata attraverso la revisione dei disegni, la valutazione dei materiali e la discussione del processo durante la fase di approvvigionamento.
Q1: Quali sono i vantaggi di una rullatrice per filetti a ingranaggi?
La struttura chiusa della scatola del cambio supporta la trasmissione protetta della potenza e contribuisce a un comportamento di rotolamento stabile e coerente.

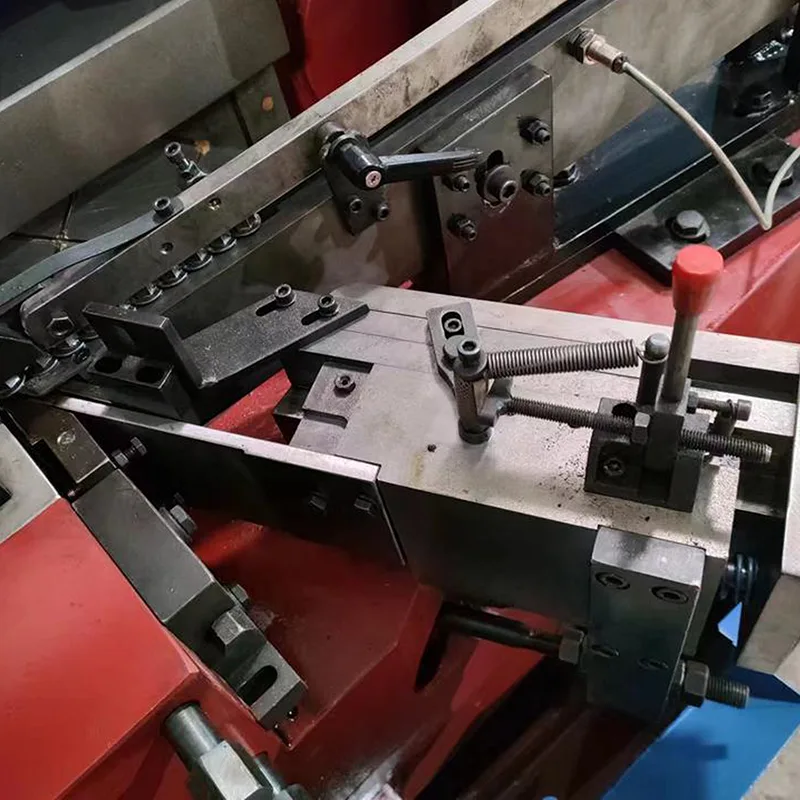

Q2: In che modo l'alimentatore vibrante supporta il funzionamento?
L'alimentatore a vibrazione aiuta a consegnare i pezzi in una sequenza ordinata, supportando un'alimentazione regolare nella zona di laminazione.
Q3: È possibile fornire documenti di certificazione per questa apparecchiatura?
SÌ. Le procedure di ispezione relative a ISO e i riferimenti di conformità CE possono essere forniti come parte del supporto della documentazione standard.
