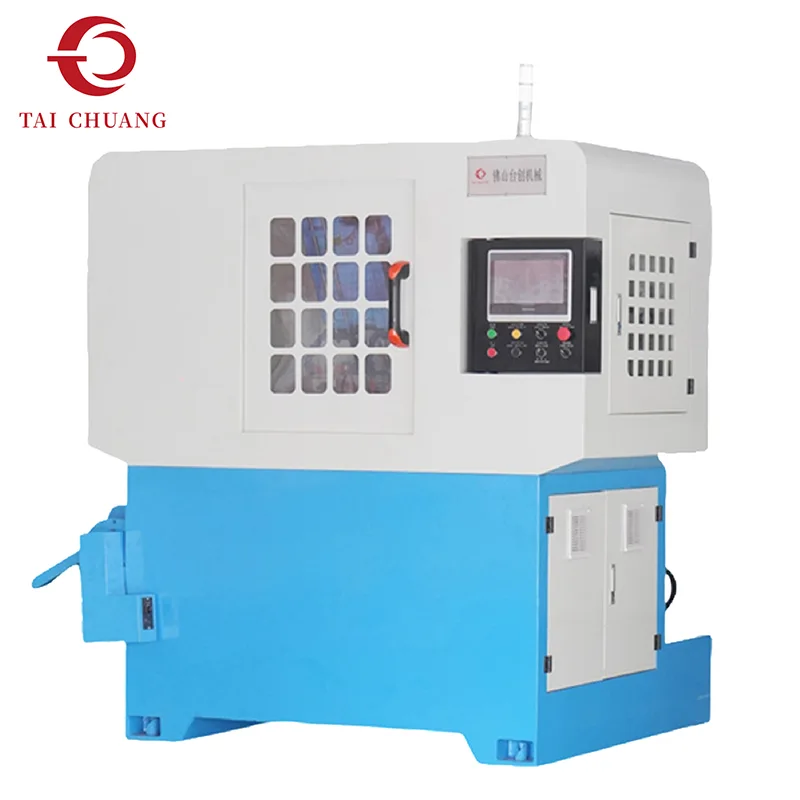

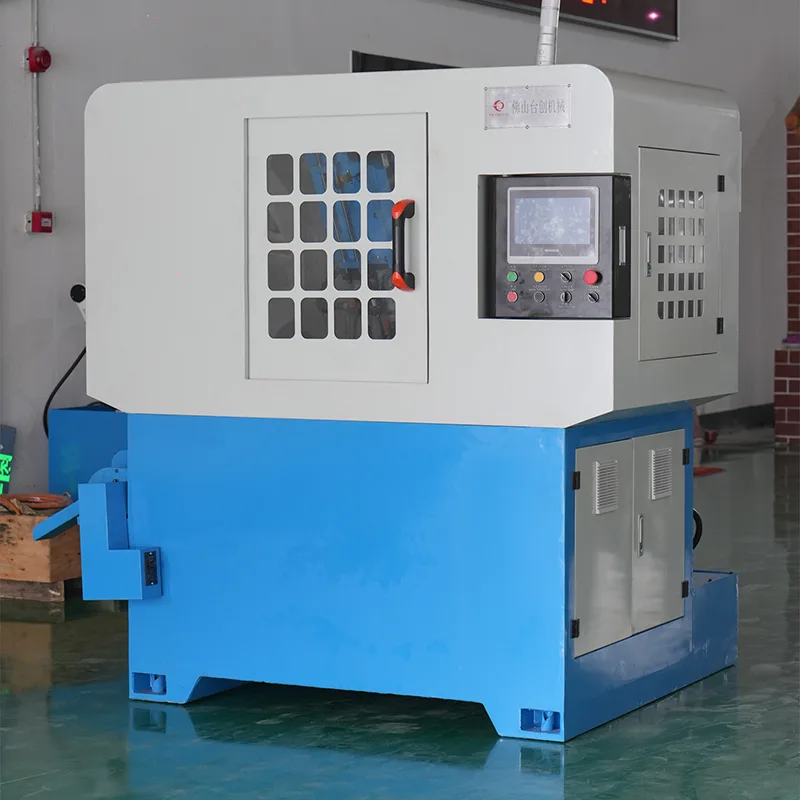

La TCST-42RS-1-SSF è una maschiatrice alternativa verticale monomandrino sviluppata per la produzione di dadi di grandi dimensioni. Rispetto ai modelli più piccoli, questa macchina enfatizza il movimento controllato della maschiatura e la stabilità strutturale per supportare una qualità affidabile della filettatura. Molti clienti scelgono questo modello quando necessitano di un migliore controllo della maschiatura per dadi più grandi senza passare a configurazioni multimandrino.
Sviluppata per requisiti di produttività più elevata, la maschiatrice verticale per dadi alternativi con foro cieco TCST-42RS-2-SSF di TAICHUANG, un fornitore cinese, fornisce una maschiatura sincronizzata con un flusso di produzione costante. I doppi mandrini funzionano secondo una logica di controllo unificata, contribuendo a mantenere una qualità del filo uniforme. Questo modello supporta la pianificazione della produzione a lungo termine senza aumentare la complessità operativa.
|
Nome del prodotto |
Maschiatrice verticale per dadi alternativi con foro cieco |
|
Toccando Intervallo |
M18-M42 |
|
Colori disponibili |
Colore blu, o secondo la richiesta |
|
Standard che seguono |
ISO、CE |
|
Modalità apparecchio |
Dispositivo per giradischi |
|
MOQ |
1 |
|
Tempi di produzione |
Circa 1 mese |
|
Tempo di garanzia |
1 anno per l'uso normale |
|
Termine di pagamento |
Deposito del TT30%, saldo del 70% pagato prima della spedizione |
|
Porta di caricamento FOB |
Nansha, Cina |
|
Luogo di origine |
Foshan, Cina |
| Articolo | Nome | Parametro | Nome | Parametri/Marca | |
| Base in fusione | Corsa del pallet | 0-270 mm | Servomotore del mandrino principale | 4,4 kW/1500 giri/min | M18-M24 Bloccaggio della pressione dell'aria |
| Corsa della slitta del mandrino principale | 0-180 mm | Servomotore di alimentazione | 1,8 kW/1500 giri/min | ||
| Numero di mandrini principali | 1 | Riduttore | 1:04 | ||
| Avanzare la vite a ricircolo di sfere | SFNUR3205X420 | Servomotore del mandrino principale | 5,5 kW/1500 giri/min | M24-M30 Bloccaggio della pressione dell'aria | |
| Taglio del binario | Angolo di taglio | Angolo di 22 gradi | Servomotore di alimentazione | 1,8 kW/1500 giri/min | |
| Modalità apparecchio | Dispositivo per giradischi | Diametro massimo del piatto rotante: ∅270 | Riduttore | 1:04 | |
| Cilindro di alimentazione | Cilindro | Airtac MA40X175SCA | Servomotore del mandrino principale | 5,5 kW/1500 giri/min | M24-M36 Bloccaggio della pressione dell'aria |
| Cilindro di serraggio | Cilindro dell'olio | CX-SD80X70B | Servomotore di alimentazione | 1,8 kW/1500 giri/min | |
| Produttività per mandrino | 5-10 pezzi/minuto | Riduttore | 1:05 | ||
| Asse | Motore della pompa di raffreddamento | Potenza: 120 W-flusso: 20 L/min | Servomotore del mandrino principale | 7,5 kW/1500 giri/min | M27-M42 Bloccaggio della pressione dell'aria |
| Motore dell'unità idraulica | Potenza: VP15 di cilindrata 0,75KW | Servomotore di alimentazione | 1,8 kW/1500 giri/min | ||
| Dimensioni complessive | 2010×1900×2200 mm | Riduttore | 1:07 | ||
| Peso dell'attrezzatura | Circa 2800 kg | Sovraccarico termico | Airtac | ||
| Schermo tattile | Inovance/Siemens | KA | CHNT | ||
| Motore principale | Inovance/Siemens | Interruttore di alimentazione | IDCE | ||
| Interruttore automatico | CHNT | Sensore di origine | OMRON | ||
| Contattore | CHNT | Sensore del cilindro | Airtac | ||

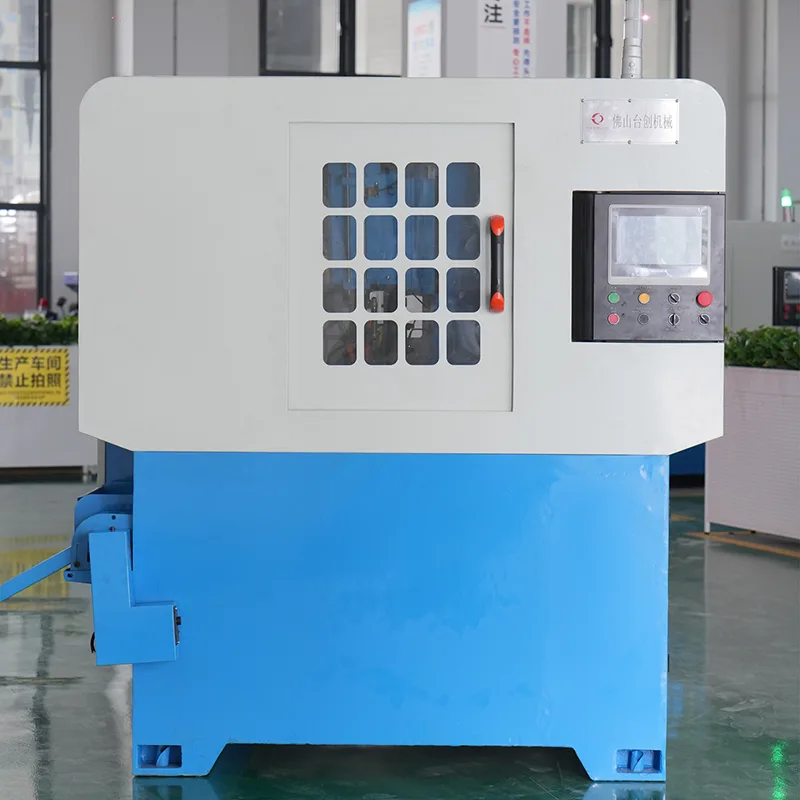

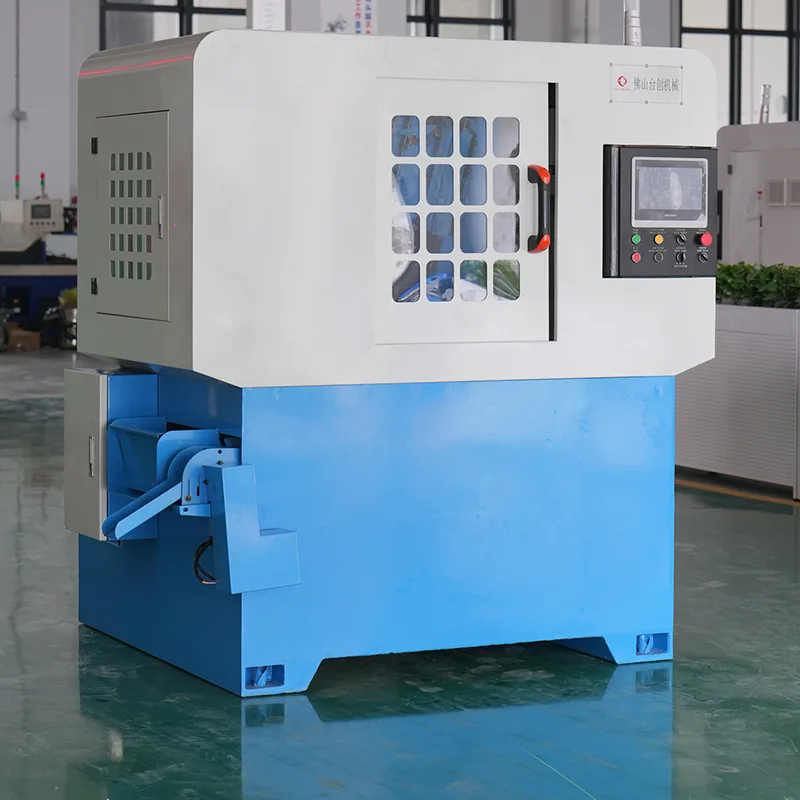

La maschiatrice verticale per dadi con foro cieco utilizza una struttura di maschiatura progettata per controllare attentamente la profondità di taglio della filettatura.
Importanti elementi meccanici includono:
Mandrino di maschiatura alternativo verticale
Meccanismo di profondità di maschiatura controllata
Struttura di posizionamento stabile del dado
Configurazione del ciclo di maschiatura regolabile
Telaio macchina industriale per funzionamento continuo
Questa struttura consente un movimento di maschiatura preciso durante la lavorazione della filettatura di fori ciechi.

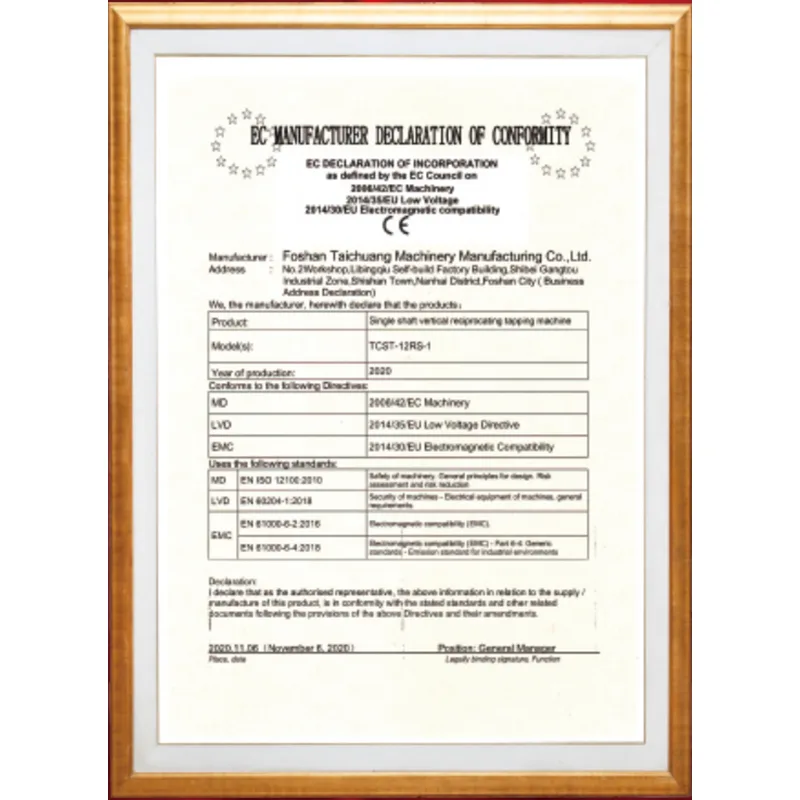

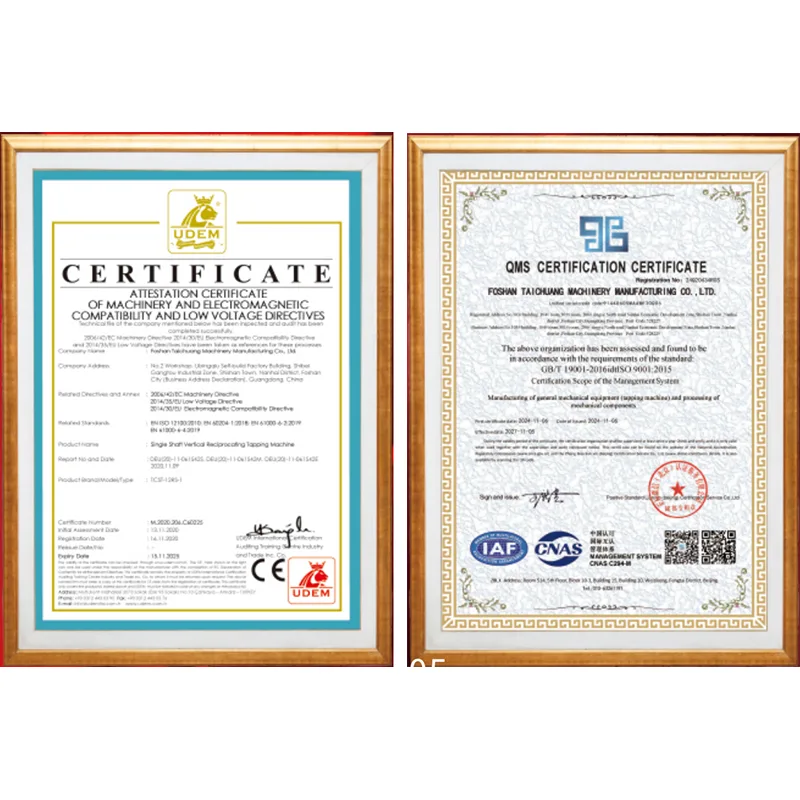

La garanzia della qualità è una parte fondamentale del nostro processo di produzione. TAICHUANG opera secondo un rigoroso sistema di gestione della qualità interna, che copre lavorazione, assemblaggio, ispezione e test finali.
Siamo orgogliosi di confermare che:
La nostra fabbrica opera secondo gli standard di gestione della qualità ISO
Le nostre macchine sono conformi ai requisiti di certificazione CE per i mercati di esportazione
Ogni macchina viene testata prima della consegna per garantire un funzionamento stabile
Queste certificazioni aiutano i nostri clienti a soddisfare gli standard di conformità interni e a semplificare l'approvazione delle macchine sui mercati internazionali.
Le applicazioni comuni includono:
Produzione di elementi di fissaggio per il settore automobilistico
Componenti di macchinari industriali
Elementi di fissaggio per assemblaggio meccanico
Produzione di hardware per l'edilizia
Sistemi di fissaggio di precisione

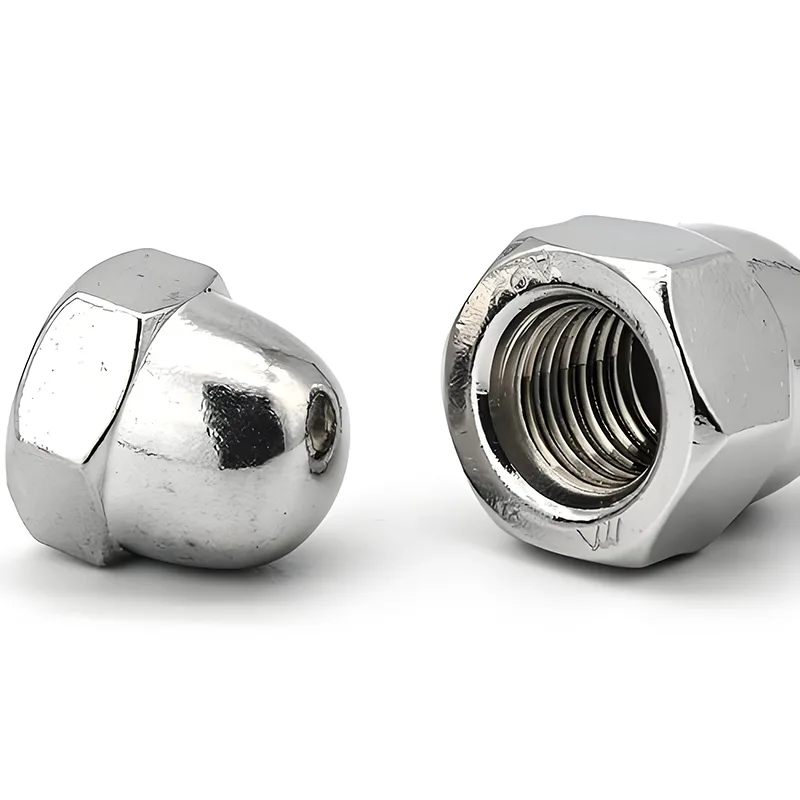

La maschiatrice per dadi supporta i processi produttivi in cui sono richiesti dadi filettati con foro cieco.
I clienti scelgono questo modello perché offre un equilibrio affidabile tra controllo, semplicità e output stabile. Viene spesso utilizzato come soluzione di produzione a lungo termine per noci di grandi dimensioni.
1. Completamente automatico
2. Controllo del sistema CNC
3. Copertura completa
4. Monitor HMI
5. Mandrino singolo o doppio mandrino a scelta
6. Doppio servo
7. Alternativo verticale

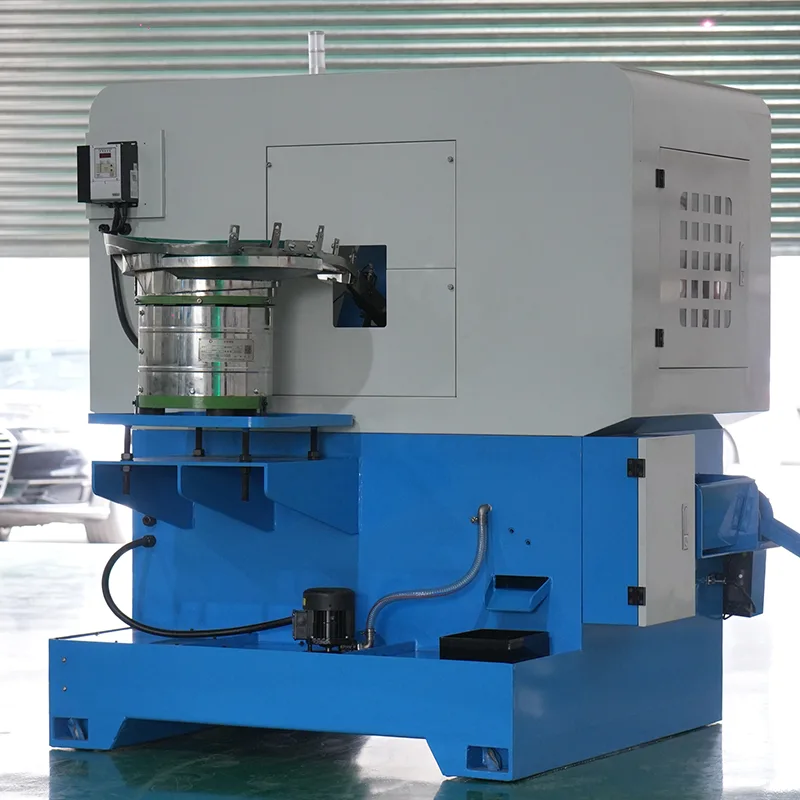

8. Alimentatore a vasca vibrante
9. Toccare Allarme vite rotta
10. Allarme Mancanza Materiale
11. Parti difettose separate automaticamente
Un operatore può gestire più macchine?
SÌ. Il funzionamento completamente automatico consente a un operatore di gestire più macchine contemporaneamente.
La macchina supporta il funzionamento multimandrino?
Sì, sono disponibili modelli singoli, doppi e multistazione.
Quanto è stabile la macchina durante il funzionamento a lungo termine?
La struttura rigida garantisce un funzionamento stabile 24 ore su 24, 7 giorni su 7.
