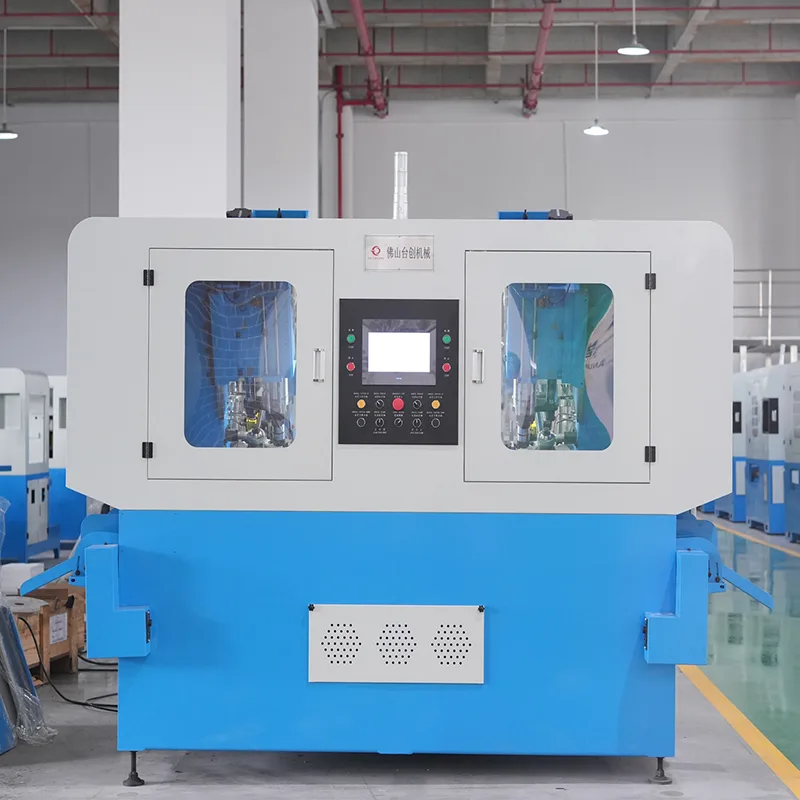

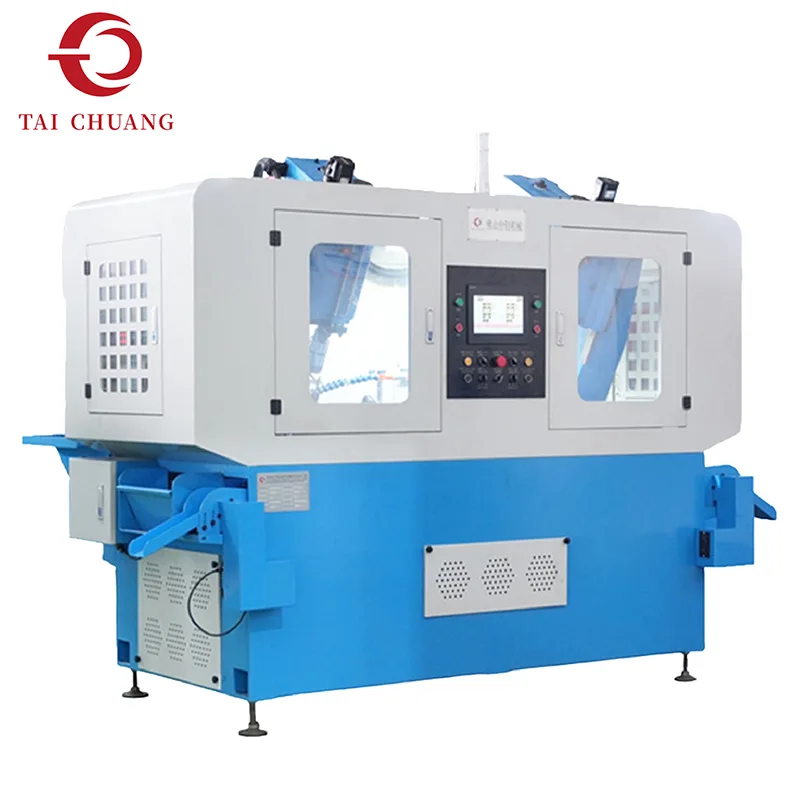

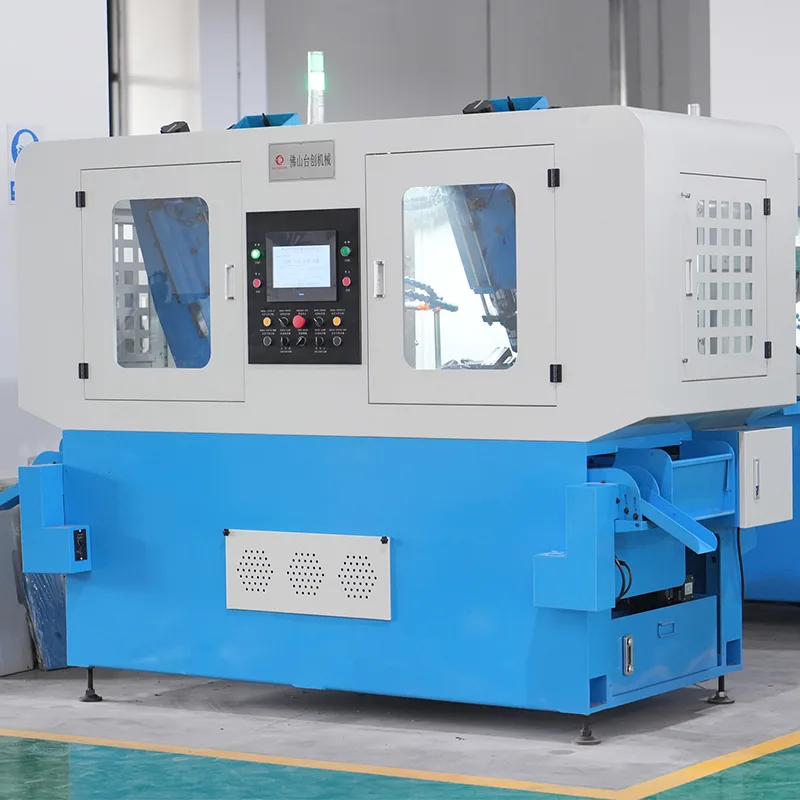

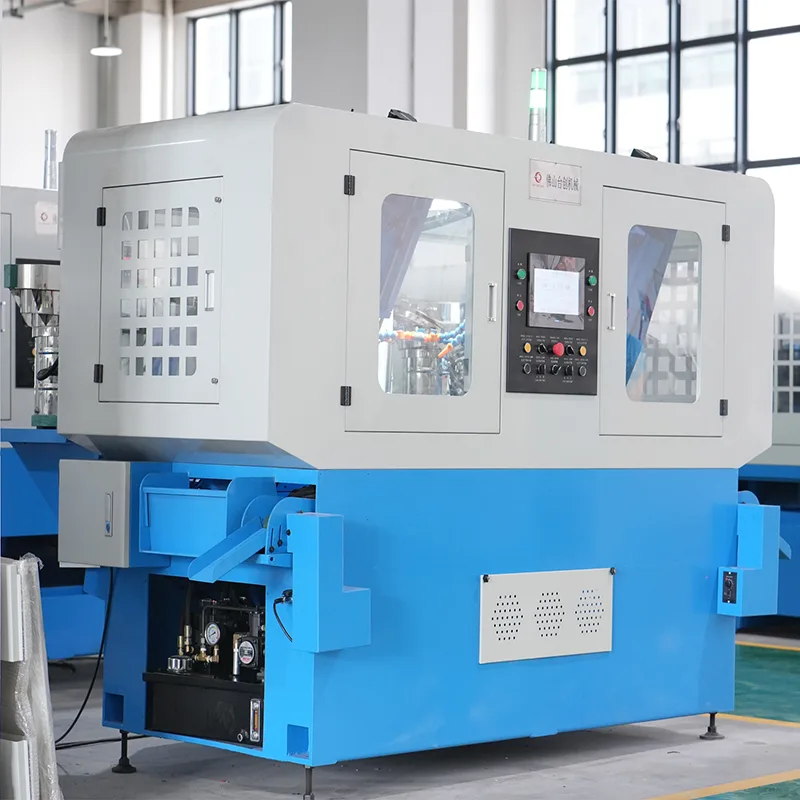

La TCST-42RS-2-SSF è una maschiatrice verticale alternativa a doppio mandrino progettata per i produttori che producono dadi di grandi dimensioni che necessitano di una produzione più elevata mantenendo al contempo il comportamento di maschiatura prevedibile e facile da controllare.
Rispetto alla serie 42 monomandrino, questo modello aumenta la produttività eseguendo due operazioni di maschiatura in parallelo, senza modificare la struttura verticale alternativa fondamentale con cui molte fabbriche hanno già familiarità.
|
Nome del prodotto |
Maschiatrice verticale alternativa completamente automatica per dadi |
|
Toccando Intervallo |
M18-M42 |
|
Colori disponibili |
Colore blu, o secondo la richiesta |
|
Standard che seguono |
ISO、CE |
|
Modalità apparecchio |
Dispositivo per giradischi |
|
MOQ |
1 |
|
Tempi di produzione |
Circa 1 mese |
|
Tempo di garanzia |
1 anno per l'uso normale |
|
Termine di pagamento |
Deposito del TT30%, saldo del 70% pagato prima della spedizione |
|
Porta di caricamento FOB |
Nansha, Cina |
|
Luogo di origine |
Foshan, Cina |
| Articolo | Nome | Parametro | Nome | Parametri/Marca | |
| Base in fusione | Corsa del pallet | 0-270 mm | Servomotore del mandrino principale | 4,4 kW/1500 giri/min | M18-M24 Bloccaggio della pressione dell'aria |
| Corsa della slitta del mandrino principale | 0-180 mm | Servomotore di alimentazione | 1,8 kW/1500 giri/min | ||
| Numero di mandrini principali | 2 | Riduttore | 1:04 | ||
| Avanzare la vite a ricircolo di sfere | SFNUR3205X420 | Servomotore del mandrino principale | 5,5 kW/1500 giri/min | M24-M30 Bloccaggio della pressione dell'aria | |
| Taglio del binario | Angolo di taglio | Angolo di 22 gradi | Servomotore di alimentazione | 1,8 kW/1500 giri/min | |
| Modalità apparecchio | Dispositivo per giradischi | Diametro massimo del piatto rotante: ∅270 | Riduttore | 1:04 | |
| Cilindro di alimentazione | Cilindro | Airtac MA40X175SCA | Servomotore del mandrino principale | 5,5 kW/1500 giri/min | M24-M36 Bloccaggio della pressione dell'aria |
| Cilindro di serraggio | Cilindro dell'olio | CX-SD80X70B | Servomotore di alimentazione | 1,8 kW/1500 giri/min | |
| Produttività per mandrino | 5-10 pezzi/minuto | Riduttore | 1:05 | ||
| Asse | Motore della pompa di raffreddamento | Potenza: 120 W-flusso: 20 L/min | Servomotore del mandrino principale | 7,5 kW/1500 giri/min | M27-M42 Bloccaggio della pressione dell'aria |
| Motore dell'unità idraulica | Potenza: doppia pompa VP20 con cilindrata di 2,2 kW | Servomotore di alimentazione | 1,8 kW/1500 giri/min | ||
| Dimensioni complessive | 3280×1850×2300mm | Riduttore | 1:07 | ||
| Peso dell'attrezzatura | Circa 4000 kg | Sovraccarico termico | Airtac | ||
| Schermo tattile | Inovance/Siemens | KA | CHNT | ||
| Motore principale | Inovance/Siemens | Interruttore di alimentazione | IDCE | ||
| Interruttore automatico | CHNT | Sensore di origine | OMRON | ||
| Contattore | CHNT | Sensore del cilindro | Airtac | ||
La maschiatrice verticale alternativa per dadi completamente automatica esegue la filettatura attraverso un processo di produzione coordinato.
La sequenza operativa tipica include:
Avanzamento automatico del dado nella posizione di maschiatura
Il mandrino alternativo verticale inizia il ciclo di maschiatura
Taglio controllato della filettatura all'interno del dado
Il maschio si ritrae dopo la formazione della filettatura
Il dado finito esce dall'area di maschiatura
Questo flusso di lavoro automatizzato consente alla maschiatrice di mantenere cicli di maschiatura stabili durante il funzionamento continuo.
La maschiatrice verticale alternativa per dadi completamente automatica è ampiamente utilizzata nelle industrie in cui sono richieste grandi quantità di dadi filettati.
I campi di applicazione comuni includono:
Produzione di elementi di fissaggio per il settore automobilistico
Produzione di attrezzature meccaniche
Produzione di hardware per l'edilizia
Componenti di fissaggio industriale

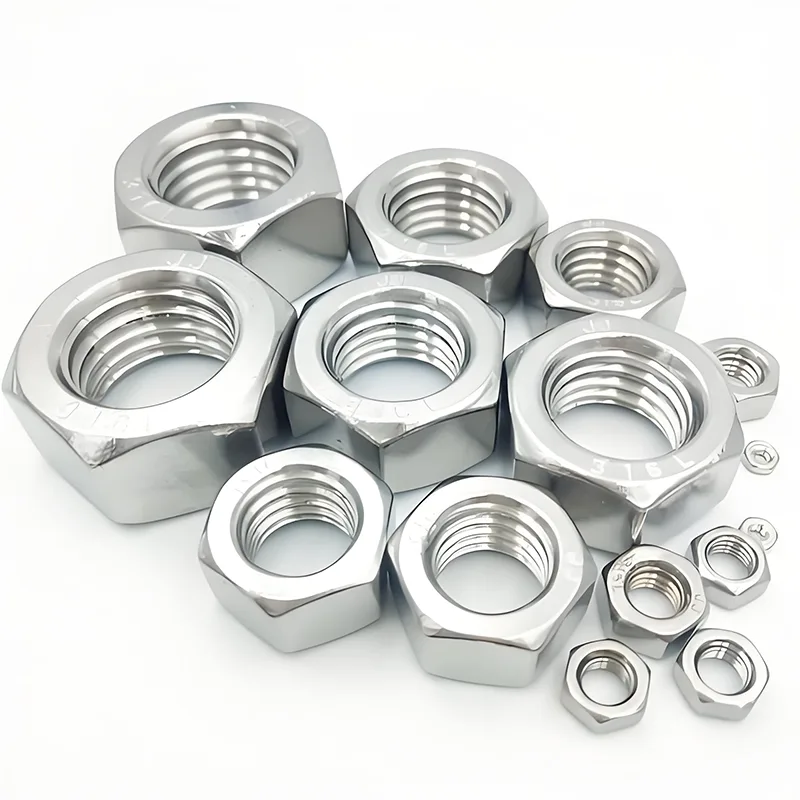

Produzione standard di dadi esagonali
La maschiatrice per dadi supporta una lavorazione stabile della filettatura per vari modelli di dadi industriali.
Le nostre macchine vengono esportate in numerosi mercati internazionali e utilizzate dai clienti nei settori automobilistico, dei dispositivi di fissaggio industriali e della produzione di macchinari. La cooperazione a lungo termine e gli ordini ripetuti sono indicatori chiave della fiducia dei clienti.
Riteniamo che prestazioni stabili della macchina e un servizio onesto siano il fondamento di partnership sostenibili.
Tutte le macchine sono imballate utilizzando imballaggi in compensato standard per l'esportazione, adatti al trasporto marittimo e terrestre. Prima della spedizione, le macchine vengono fissate in modo sicuro per evitare movimenti e danni durante il trasporto. Supportiamo la consegna internazionale e assistiamo con la documentazione di esportazione per aiutare i clienti a ricevere le apparecchiature senza problemi.
1. Completamente automatico
2. Controllo del sistema CNC
3. Copertura completa
4. Monitor HMI
5. Mandrino singolo o doppio mandrino a scelta
6. Doppio servo
7. Alternativo verticale

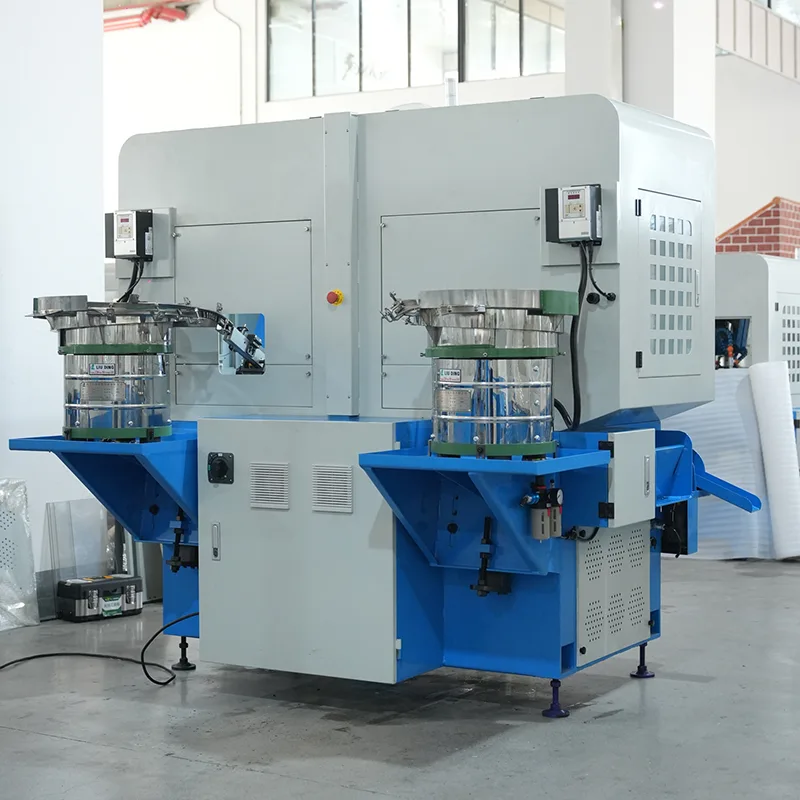

8. Alimentatore a vasca vibrante
9. Toccare Allarme vite rotta
10. Allarme Mancanza Materiale
11. Parti difettose separate automaticamente
Questa macchina è adatta per l'uso continuo in fabbrica?
Sì, la macchina è progettata per un funzionamento quotidiano stabile e una qualità del filo costante.
Fornite documenti di certificazione?
Sì, i certificati ISO e CE sono disponibili come riferimento per il cliente.
La macchina può essere personalizzata?
Supportiamo la personalizzazione in base ai requisiti applicativi e al flusso di produzione.
Come garantite la qualità della macchina prima della spedizione?
Ogni macchina viene assemblata, ispezionata e testata prima della consegna.
