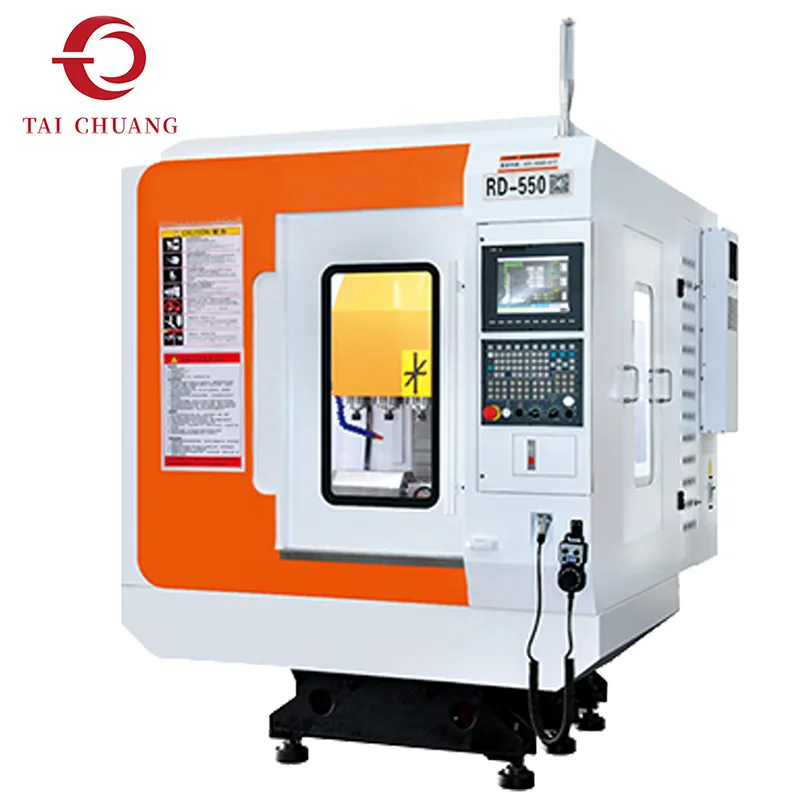

Le industrie manifatturiere che richiedono dettagli superficiali fini e microlavorazioni precise spesso si affidano ad attrezzature specializzate progettate per operazioni di incisione e fresatura ad alta velocità. Il centro di lavoro per incisione e fresatura è stato sviluppato per eseguire queste lavorazioni in modo efficiente mantenendo un'elevata precisione di posizionamento e un'eccellente qualità della superficie.
A differenza dei centri di lavoro pesanti progettati per grandi carichi di taglio, le macchine per incisione e fresatura si concentrano sulla precisione e sull'elevata velocità del mandrino. La macchina è dotata di un sistema mandrino ad alta velocità che consente operazioni di taglio dettagliate su piccoli elementi e modelli complessi. Questa capacità rende la macchina adatta alla produzione di componenti e stampi di precisione in cui la finitura superficiale e l'accuratezza dimensionale sono fondamentali.
La struttura della macchina è progettata per mantenere la rigidità supportando al tempo stesso il movimento fluido degli assi ad alta velocità. Guide lineari di precisione e sistemi di movimento servoassistiti consentono il posizionamento accurato dell'utensile durante le operazioni di incisione e fresatura. Queste caratteristiche aiutano a ridurre le vibrazioni della lavorazione e garantiscono prestazioni di taglio stabili durante le attività di lavorazione dettagliate.
Il centro di lavorazione per incisione e fresatura può eseguire una varietà di operazioni di lavorazione, tra cui incisione di precisione, fresatura di contorni, taglio di micro-scanalature e finitura superficiale. Combinando queste funzionalità all'interno di un unico sistema CNC, i produttori possono ottenere una produzione efficiente di parti complesse che richiedono dettagli di lavorazione fini.
TAICHUANG fornisce questa soluzione di lavorazione per incisione e fresatura ai produttori che cercano attrezzature affidabili per la produzione di componenti di precisione.
|
Modello |
Unità |
RD580 (Cinque - Macchina a mandrino) |
RD-L650 |
RD-L870 |
|
Colpo |
||||
|
Lavorare la corsa dell'asse X |
mm |
590 |
600 |
800 |
|
Lavorare la corsa dell'asse Y |
mm |
320 |
500 |
700 |
|
Corsa dell'asse Z della testa |
mm |
320 |
250 |
330 |
|
Distanza dal naso del mandrino al banco di lavoro |
mm |
160 - 480 |
150 - 400 |
140-490 |
|
Distanza dal centro del mandrino alla colonna |
mm |
380 |
263-480 |
570 |
|
Banco da lavoro |
||||
|
Dimensioni del banco di lavoro |
mm |
600*380 |
600*500 |
800*700 |
|
Carico massimo |
kg |
400 |
3300 |
4000 |
|
Numero di scanalature a T |
- |
4 |
5 |
5 |
|
T - dimensione della fessura |
mm |
14 |
18 |
18 |
|
Mandrino |
||||
|
Velocità del mandrino (standard) |
giri al minuto |
24000 |
24000 |
24000 |
|
Velocità del mandrino (opzionale) |
giri al minuto |
24000/36000 |
24000/36000 |
24000/36000 |
|
Potenza del mandrino |
kw |
3,22 (2 set) / 2,23 (3 set) |
5,5/7,5 |
5,5/7,5 |
|
Specifiche dell'estremità del mandrino |
- |
ER20 |
ER25 |
ER25 |
|
Foraggio |
||||
|
Avanzamento rapido dell'asse X,Y |
mm/min |
30000 |
30000 |
30000 |
|
Avanzamento rapido dell'asse Z |
mm/min |
30000 |
30000 |
30000 |
|
Avanzamento di taglio su tre assi |
mm/min |
1 - 10000 |
1 - 10000 |
1 - 10000 |
|
Altri |
||||
|
Potenza motore a tre assi |
kw |
1,5/1,5/2,6 |
1,5/1,5/2,6 |
1,5/1,5/2,6 |
|
Precisione di posizionamento |
mm |
±0,005/300 |
±0,005/300 |
±0,005/300 |
|
Ripetibilità |
mm |
±0,005/300 |
±0,005/300 |
±0,005/300 |
|
Controllore |
- |
1 |
1 |
1 |
|
Pompa del fluido da taglio |
HP |
8 |
8 |
8 |
|
Fabbisogno di energia |
kva |
5 |
5 |
5 |
|
Specifiche della pressione dell'aria |
sbarra |
4 - 5 |
4 - 5 |
4 - 5 |
|
Peso della macchina |
kg |
2000 |
2000 |
2000 |
|
Dimensioni della macchina |
mm |
1600*2100*2300 |
1600*2100*2300 |
1600*2100*2300 |

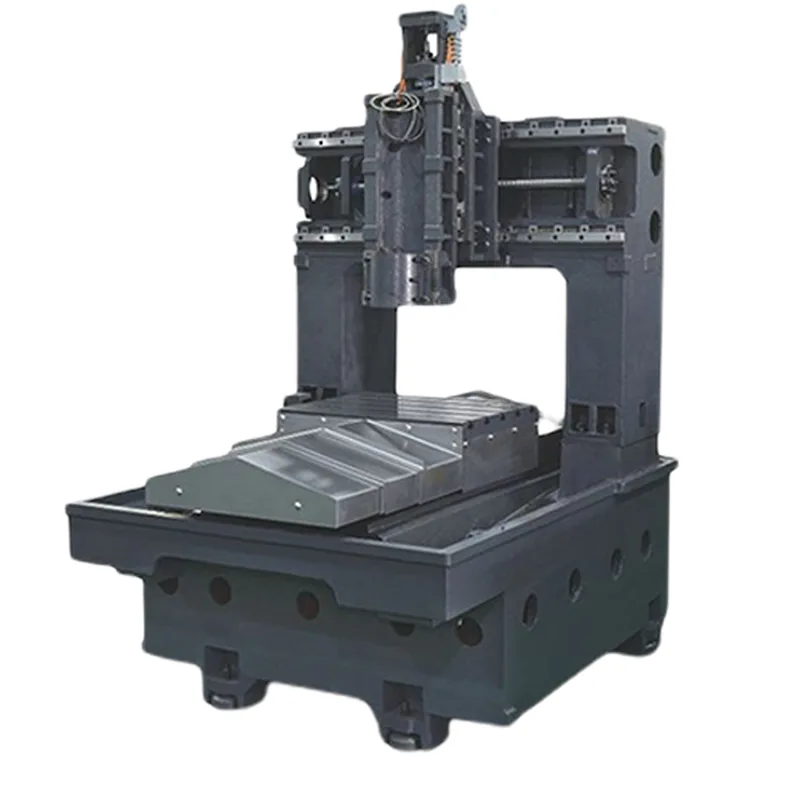

Il centro di lavoro di incisione e fresatura adotta l'esclusiva tecnologia integrata di trave trasversale e basamento, con una struttura ad alta rigidità di tipo a portale.
Garantisce un'elevata precisione e durata dei macchinari a lungo termine e ha una forte resistenza ai terremoti.
I tre assi adottano guide lineari e viti a ricircolo di sfere importate ad alta precisione, resistenti all'usura, con un basso coefficiente di attrito e caratterizzati da elevata precisione di posizionamento, flessibilità e movimento fluido. Vengono utilizzati cuscinetti NSK giapponesi e giunti importati.
L'elettromandrino ad alta velocità, coppia elevata e alta precisione può soddisfare i requisiti della lavorazione ad alta velocità e garantire precisione; può realizzare fresature ad alta velocità di piccoli stampi e parti di precisione, con elevata precisione di lavorazione, basse vibrazioni e bassa rumorosità.
Il sistema di controllo adotta i sistemi CNC ad alta velocità Taiwan Syntec e LNC, facili da apprendere e da utilizzare.
Il sistema di azionamento adotta i sistemi di servoazionamento AC giapponesi Yaskawa e Yamazaki Mazak, che funzionano senza intoppi, hanno eccellenti prestazioni di accelerazione, bassa rumorosità ed elevata precisione di controllo.
Elettromandrino ad alta velocità da 24.000 - 48.000 giri/min. Combinazione perfetta tra alta velocità di rotazione e alta velocità di movimento.
Tre assi adottano guide lineari, caratterizzate da velocità elevata e alta precisione.
La prima scelta per la lavorazione di stampi, elettrodi e pezzi in lotti, con un elevato rapporto costo-efficacia.
Compatibile con il purificatore elettrostatico a nebbia d'olio.
Base e colonna allargate, stabili e affidabili.

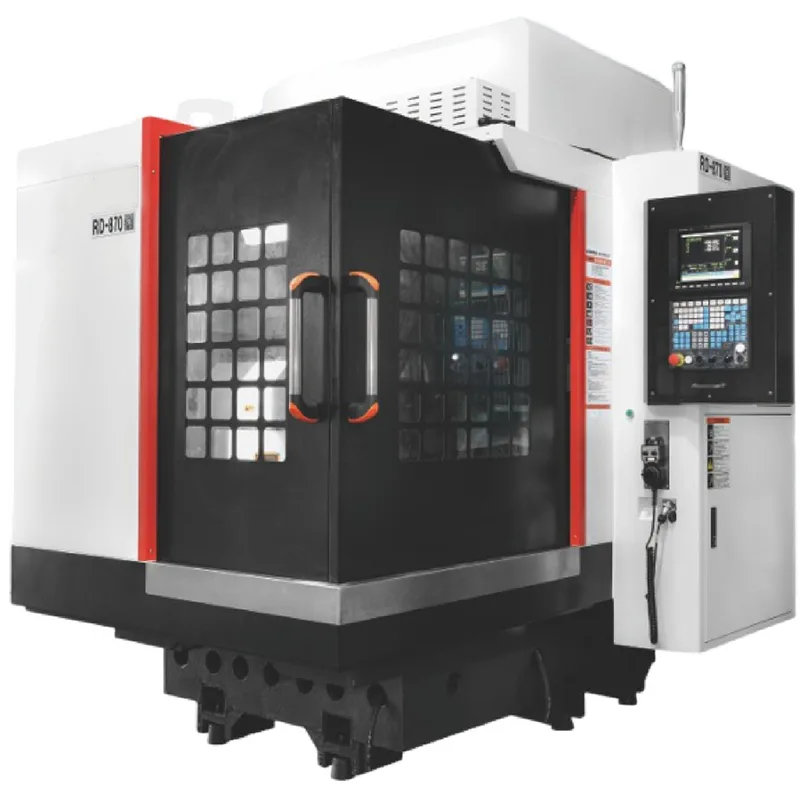

Copertura esterna completamente chiusa con sistema di scarico per ridurre la nebbia d'olio generata durante la lavorazione ad alta velocità.
Dotato di un mandrino ad alta velocità e alta precisione, che garantisce un'elevata precisione di lavorazione e una buona finitura.
Abbinato a un radiatore dell'olio del mandrino ad alta velocità per garantire che le caratteristiche del mandrino non vadano perse a causa del calore.
Tre assi adottano guide lineari, con velocità elevata e alta precisione.
A cosa serve un centro di lavoro per incisione e fresatura?
Un centro di lavoro per incisione e fresatura viene utilizzato per l'incisione ad alta precisione, la microfresatura e la lavorazione superficiale dettagliata di materiali metallici e non metallici.
Cosa rende questa macchina diversa da un centro di lavoro standard?
Le macchine per incisione e fresatura sono progettate per operazioni di taglio leggero e ad alta velocità e per attività di lavorazione fine che richiedono un'elevata qualità superficiale.
Quali materiali possono essere lavorati su questa macchina?
I materiali comuni includono alluminio, rame, ottone, acciaio inossidabile, plastica e altri materiali tecnici.
Quali settori utilizzano comunemente i centri di lavoro per incisione e fresatura?
Industrie quali la produzione di stampi, la produzione elettronica, la meccanica di precisione e la lavorazione decorativa dei metalli utilizzano spesso queste macchine.
La macchina può eseguire lavorazioni CNC complesse?
SÌ. Il controllo CNC consente alla macchina di eseguire percorsi utensile complessi per operazioni dettagliate di incisione e fresatura di contorni.
