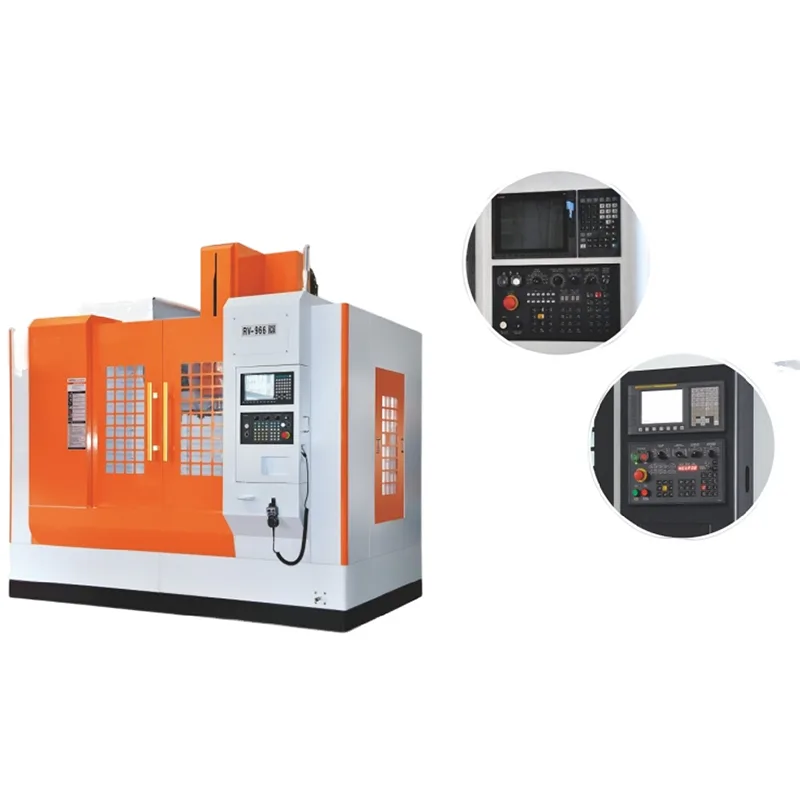

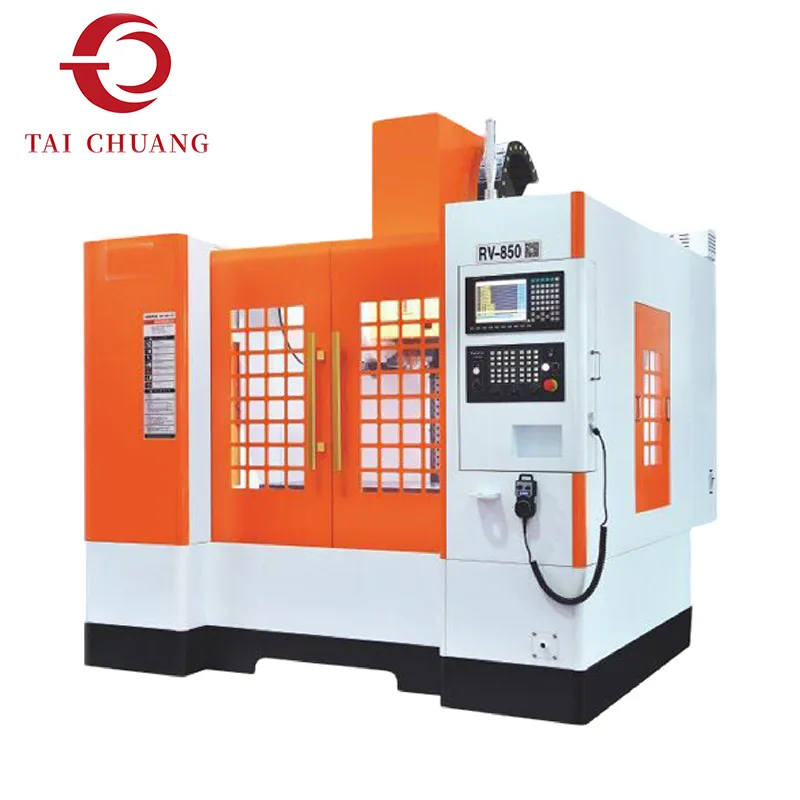

Il Centro di Lavoro Verticale (VMC) è una delle macchine CNC più utilizzate nelle moderne industrie manifatturiere. Progettata con un mandrino orientato verticalmente e un piano di lavoro mobile, la macchina fornisce una piattaforma versatile per un'ampia gamma di operazioni di lavorazione tra cui fresatura, foratura, maschiatura ed elaborazione dei contorni.
La configurazione verticale del mandrino consente agli utensili da taglio di avvicinarsi al pezzo dall'alto, offrendo un'eccellente visibilità agli operatori e un'efficiente rimozione dei trucioli durante la lavorazione. Questa struttura è particolarmente adatta per la lavorazione di superfici piane, fessure, fori e contorni complessi su componenti metallici.
Dotata della tecnologia di controllo CNC, la macchina può eseguire automaticamente più operazioni di lavorazione in base ai percorsi utensile programmati. I cambiautensili automatici consentono di utilizzare diversi utensili da taglio all'interno di un singolo ciclo di lavorazione, riducendo l'intervento manuale e migliorando l'efficienza complessiva della produzione.
Il centro di lavoro verticale è progettato per supportare prestazioni di lavorazione stabili su un'ampia gamma di materiali tra cui acciaio, alluminio, acciaio inossidabile e altri metalli tecnici. La struttura bilanciata della macchina e il sistema di movimento di precisione aiutano a mantenere una precisione di lavorazione costante sia durante la produzione in piccoli lotti che su larga scala.
TAICHUANG fornisce centri di lavoro verticali come parte delle sue soluzioni di attrezzature di lavorazione per i produttori che cercano macchine CNC affidabili per la produzione di componenti di precisione.
|
Modello |
RV850 |
RV9 |
RV966 |
RV1165 |
RV1170 |
RV1380 |
RV1580 |
|
Viaggio |
|||||||
|
Corsa dell'asse X |
800 mm |
900 mm |
900 mm |
1100 mm |
1100 mm |
1300 mm |
1500 mm |
|
Corsa dell'asse Y |
500 mm |
600 mm |
650 mm |
650 mm |
700 mm |
800 mm |
800 mm |
|
Corsa dell'asse Z della paletta |
500 mm |
600 mm |
600 mm |
600 mm |
700 mm |
800 mm |
800 mm |
|
Distanza dal naso del mandrino al piano di lavoro |
100-600mm |
150-750 mm |
100-700 mm |
100-700 mm |
150-850 mm |
150-950 mm |
150-950 mm |
|
Distanza dal centro del mandrino alla colonna |
570 mm |
690 mm |
720 mm |
720 mm |
700 mm |
760 mm |
900 mm |
|
Tavolo da lavoro |
|||||||
|
Dimensioni del piano di lavoro |
1000*550mm |
1100*600mm |
1100*650 millimetri |
1100*650 millimetri |
1200*700 mm |
1400*900mm |
1600*800 mm |
|
Carico massimo |
800 chilogrammi |
850 chilogrammi |
800 chilogrammi |
800 chilogrammi |
900 chilogrammi |
1100 chilogrammi |
1400 chilogrammi |
|
Numero di scanalature a T |
5 |
6 |
4 |
4 |
7 |
7 |
7 |
|
T - dimensione della fessura |
18 mm |
18 mm |
18 mm |
18 mm |
18 mm |
18 mm |
18 mm |
|
Mandrino |
|||||||
|
Velocità del mandrino (standard) |
10000 giri/min |
10000 giri/min |
10000 giri/min |
10000 giri/min |
10000 giri/min |
10000 giri/min |
10000 giri/min |
|
Velocità del mandrino (opzionale) |
8000 - 15000 giri/min |
10000 - 15000 giri/min |
8000 - 15000 giri/min |
8000 - 15000 giri/min |
10000 - 15000 giri/min |
10000 - 15000 giri/min |
10000 - 15000 giri/min |
|
Potenza del mandrino |
7,5/11 kW |
11/15 kW |
7,5/11 kW |
7,5/11 kW |
11/15 kW |
11/15 kW |
11/15 kW |
|
Cono del mandrino |
BT40 |
BT40 |
BT40 |
BT40 |
BT40 |
BT40 |
BT50 |
|
Foraggio |
|||||||
|
Avanzamento rapido dell'asse X/Y |
36000 mm/min |
36000 mm/min |
36000 mm/min |
36000 mm/min |
36000 mm/min |
36000 mm/min |
36000 mm/min |
|
Avanzamento rapido dell'asse Z |
36000 mm/min |
36000 mm/min |
36000 mm/min |
36000 mm/min |
36000 mm/min |
36000 mm/min |
36000 mm/min |
|
Avanzamento di taglio per asse |
1 - 10000mm/min |
1 - 10000mm/min |
1 - 10000mm/min |
1 - 10000mm/min |
1 - 10000mm/min |
1 - 10000mm/min |
1 - 10000mm/min |
|
Altri |
|||||||
|
Potenza motore a tre assi |
3,9*3,9*5,9 kW |
3,9*3,9*5,9 kW |
3,9*3,9*5,9 kW |
3,9*3,9*5,9 kW |
4,9*4,9*4,9 kW |
2,4*2,4*3,9 kW |
5,9*5,9*5,9 kW |
|
Precisione di posizionamento |
±0,005/300mm |
±0,005/300mm |
±0,005/300mm |
±0,005/300mm |
±0,005/300mm |
±0,005/300mm |
±0,005/300mm |
|
Precisione della ripetibilità |
±0,003/300 mm |
±0,003/300 mm |
±0,003/300 mm |
±0,003/300 mm |
±0,003/300 mm |
±0,003/300 mm |
±0,003/300 mm |
|
Controllore |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Taglio della pressione del fluido |
28 CV |
28 CV |
28 CV |
28 CV |
28 CV |
28 CV |
28 CV |
|
Requisito di pressione dell'aria |
8kva |
8kva |
8kva |
8kva |
8kva |
8kva |
8kva |
|
Specifiche elettriche |
6 - 7 bar |
6 - 7 bar |
6 - 7 bar |
6 - 7 bar |
6 - 7 bar |
6 - 7 bar |
6 - 7 bar |
|
Peso della macchina |
5000 kg |
5000 kg |
5600 kg |
5900 kg |
11000 kg |
12000 kg |
14000kg |
|
Dimensioni della macchina |
2500*2300*2500mm |
2500*2400*2650 mm |
2600*2800*2500mm |
2800*2600*2600 millimetri |
3560*3150*2850 millimetri |
3800*3050*3100 millimetri |
4650*3300*3200mm |
Il centro di lavoro verticale supporta una varietà di operazioni di lavorazione necessarie per la produzione di componenti industriali.
La macchina può eseguire operazioni di fresatura accurate per creare superfici piane, fessure e geometrie complesse su parti metalliche.
La foratura ad alta precisione consente la creazione di fori posizionati con precisione per l'assemblaggio meccanico.
Le operazioni di maschiatura possono essere completate automaticamente all'interno del ciclo di lavorazione.
I percorsi utensile controllati da CNC consentono alla macchina di produrre forme e contorni complessi.

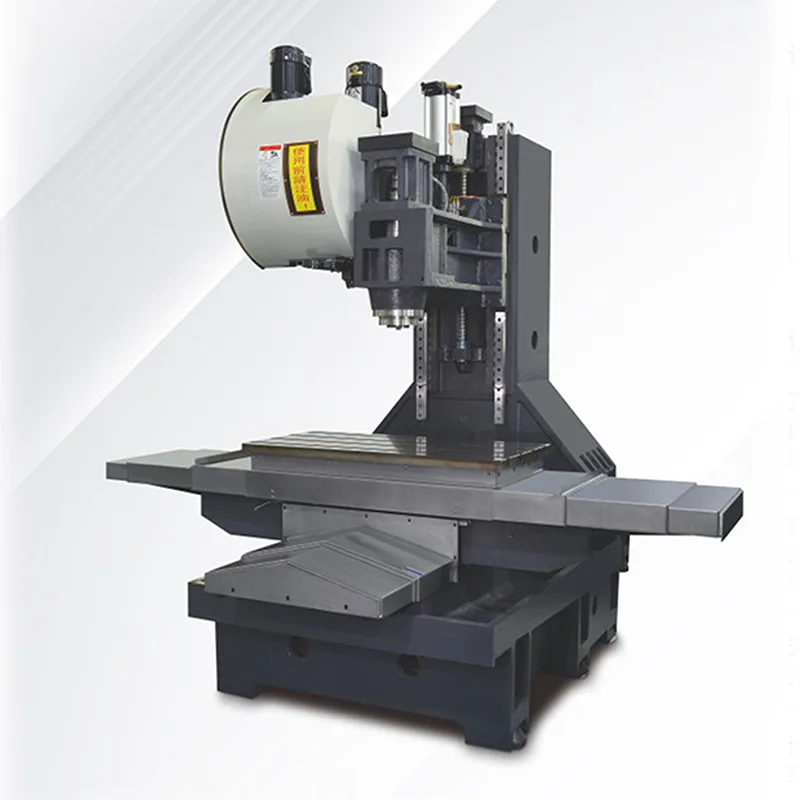

La disposizione verticale del mandrino consente l'accesso diretto al pezzo in lavorazione, supportando operazioni efficienti di fresatura e foratura.
Il controllo CNC avanzato consente la programmazione precisa dei percorsi di lavorazione e il funzionamento automatizzato.
Il sistema di cambio utensile consente il passaggio rapido tra più utensili durante la lavorazione.

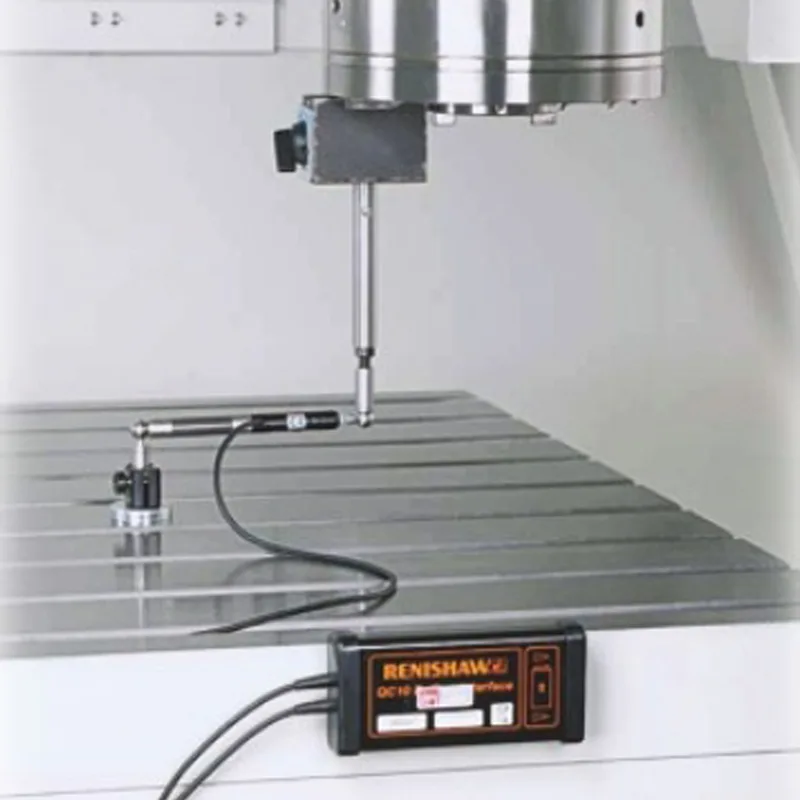

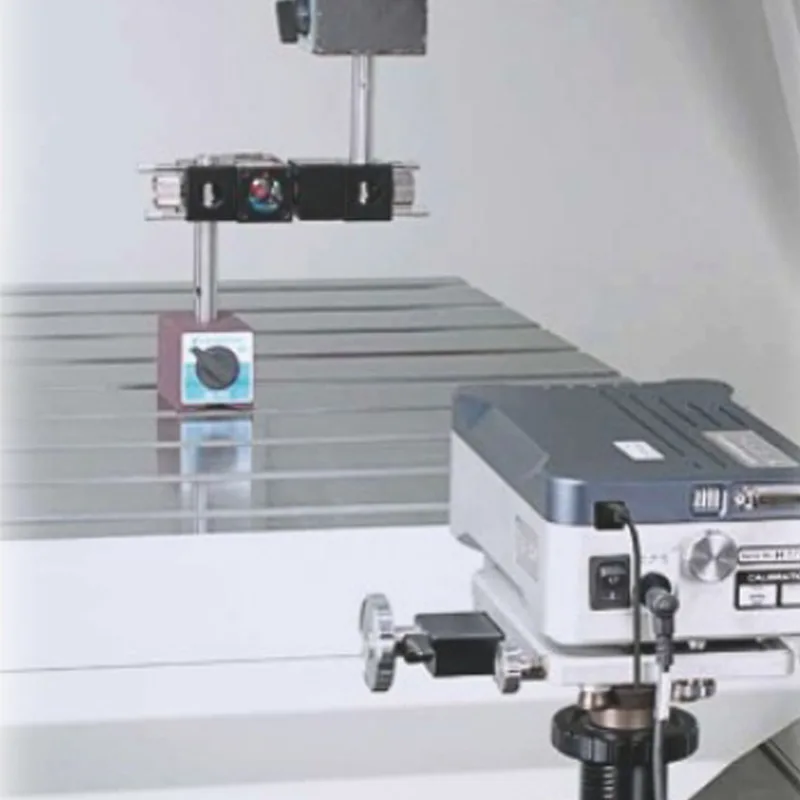

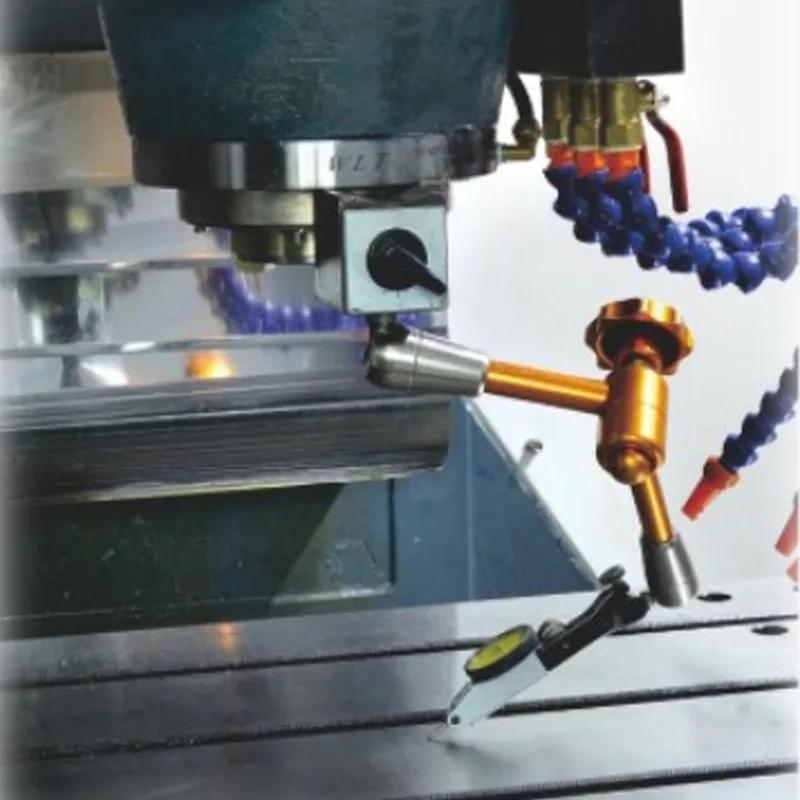

Le guide ad alta precisione garantiscono un movimento fluido degli assi e una precisione di posizionamento affidabile.
La macchina può eseguire diversi processi di lavorazione all'interno di un unico setup.
Il cambio automatico degli utensili e la programmazione CNC riducono i tempi di funzionamento manuale.
Il controllo preciso del movimento aiuta a mantenere la stabilità dimensionale durante la produzione.
La macchina può lavorare un'ampia gamma di componenti metallici utilizzati in diversi settori.
Industria della lavorazione dei pezzi di precisione: lavorazione di foratura e fresatura CNC di parti in acciaio, parti in alluminio, modelli prototipi, ecc.
Industria dell'occhialeria: lavorazione di accessori come parti in acciaio, elettrodi di rame, scanalature interne di montature in metallo e montature per occhiali in plastica, forme esterne leggere e motivi intagliati.
Industria dell'orologeria e della gioielleria (ciondoli, anelli, braccialetti, ecc.): lavorazioni come posizioni del vetro, posizioni di pressatura, fori filettati, superfici curve, foratura della superficie dell'arco, intarsio di pietre e intaglio di caratteri.
TAICHUANG fornisce apparecchiature di lavorazione industriale progettate per supportare i moderni processi di produzione. I centri di lavoro verticali introdotti da TAICHUANG sono selezionati dai produttori che cercano soluzioni efficienti di lavorazione CNC.
attrezzature di lavorazione per la produzione di componenti metallici di precisione
macchine adatte per operazioni di fresatura, foratura e maschiatura
Soluzioni di lavorazione CNC per varie applicazioni industriali
attrezzature al servizio delle industrie manifatturiere globali
TAICHUANG si concentra sulla fornitura di apparecchiature di lavorazione affidabili che aiutano i produttori a migliorare la produttività e la precisione della lavorazione.
A cosa serve un centro di lavoro verticale?
Un centro di lavoro verticale viene utilizzato per la fresatura CNC, la foratura, la maschiatura e la lavorazione dei contorni di componenti metallici.
Quali materiali possono essere lavorati su una VMC?
I materiali comuni includono alluminio, acciaio al carbonio, acciaio inossidabile, ottone e altri metalli tecnici.
Qual è il vantaggio di un centro di lavoro verticale?
I centri di lavoro verticali offrono una buona visibilità, un'efficiente rimozione dei trucioli e una capacità di lavorazione versatile per molti tipi di parti meccaniche.
Quali settori utilizzano comunemente le macchine VMC?
Settori come la produzione automobilistica, la produzione di macchinari, la produzione di stampi e la produzione di attrezzature industriali utilizzano ampiamente le macchine VMC.
Un centro di lavoro verticale può eseguire più operazioni?
SÌ. Un VMC può eseguire fresatura, foratura, maschiatura e lavorazione di contorni all'interno di un singolo programma di lavorazione CNC.
