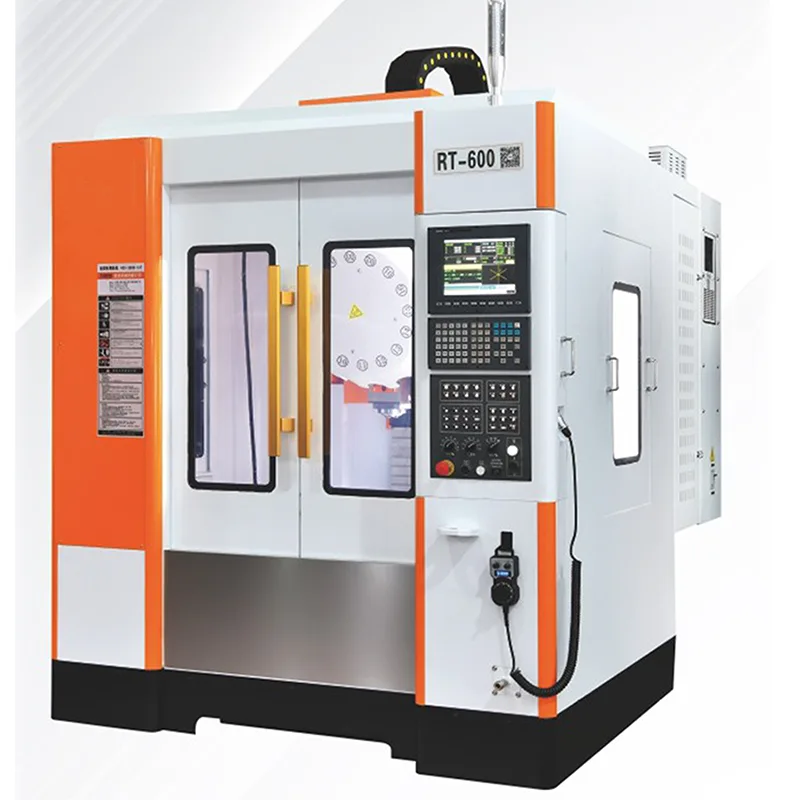

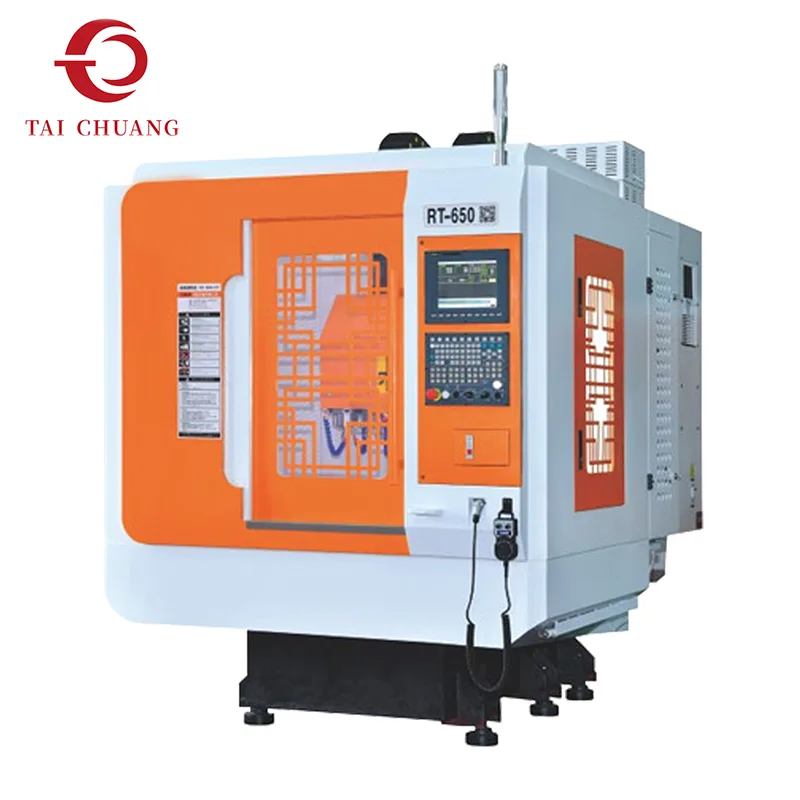

Nelle moderne industrie manifatturiere, molti componenti meccanici richiedono più fori trapanati e filettati come parte della progettazione dell'assieme. Quando i volumi di produzione sono elevati, i produttori spesso necessitano di attrezzature di lavorazione specializzate in grado di eseguire rapidamente operazioni di foratura e maschiatura mantenendo una precisione costante. Il centro di lavoro di foratura e maschiatura ad alta velocità è progettato per soddisfare questi requisiti.
Questo centro di lavoro integra la tecnologia del mandrino ad alta velocità con il movimento rapido degli assi per migliorare significativamente l'efficienza della lavorazione. Rispetto ai centri di lavoro convenzionali, i centri di foratura e maschiatura sono ottimizzati per operazioni che comportano frequenti cambi utensile e ripetuti processi di lavorazione dei fori. La macchina è in grado di eseguire forature, maschiature rigide e fresature leggere in un unico ciclo di lavorazione.

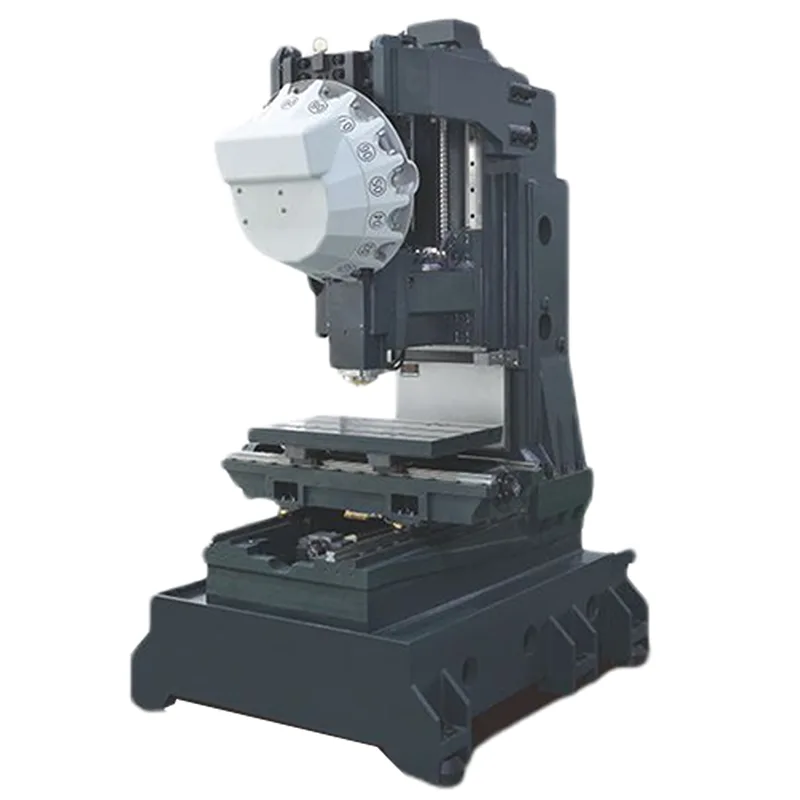

La struttura della macchina è progettata per supportare un funzionamento stabile a velocità del mandrino elevate. Le guide di precisione e i sistemi di avanzamento servoassistiti garantiscono un controllo fluido del movimento, consentendo alla macchina di mantenere un posizionamento accurato durante la produzione ad alta velocità. I cambiautensili automatici migliorano ulteriormente l'efficienza consentendo il passaggio rapido tra utensili di foratura e utensili di maschiatura durante le operazioni di lavorazione.
Il centro di lavoro per foratura e maschiatura ad alta velocità è ampiamente utilizzato in ambienti di produzione in cui l'efficienza e la ripetibilità sono fondamentali. I produttori che producono parti meccaniche con numerosi fori filettati spesso si affidano a questo tipo di attrezzatura per aumentare la produttività e ridurre i tempi di ciclo.
TAICHUANG presenta questa soluzione di lavorazione di foratura e maschiatura per i produttori industriali che cercano attrezzature affidabili per la lavorazione di componenti metallici ad alta efficienza.
|
Modello |
Unità |
RT650/T6 |
RT850/T8 |
RT10/T10 |
|
Colpo |
||||
|
Lavorare la corsa dell'asse X |
mm |
600 |
800 |
1000 |
|
Lavorare la corsa dell'asse Y |
mm |
500 |
500 |
500 |
|
Corsa dell'asse Z della testa |
mm |
480 |
520 |
520 |
|
Distanza dal naso del mandrino al banco di lavoro |
mm |
120 - 600 |
100-740 |
100-740 |
|
Distanza dal centro del mandrino alla colonna |
mm |
515 |
546 |
546 |
|
Banco da lavoro |
|
|
|
|
|
Dimensioni del banco di lavoro |
mm |
650*480 |
1000*500 |
1000*500 |
|
Carico massimo |
kg |
600 |
600 |
600 |
|
Numero di scanalature a T |
- |
4 |
4 |
4 |
|
T - dimensione della fessura |
mm |
14 |
14 |
14 |
|
Mandrino |
||||
|
Velocità del mandrino (standard) |
giri al minuto |
20000 |
20000 |
20000 |
|
Velocità del mandrino (opzionale) |
giri al minuto |
15000/20000 |
15000/20000 |
15000/20000 |
|
Potenza del mandrino |
kw |
3.7/5.5 |
3.7/5.5 |
3.7/5.5 |
|
Specifiche dell'estremità del mandrino |
- |
BT30 |
BT30 |
BT30 |
|
Foraggio |
|
|
|
|
|
Avanzamento rapido dell'asse X,Y |
mm/min |
48000 |
48000 |
48000 |
|
Avanzamento rapido dell'asse Z |
mm/min |
48000 |
48000 |
48000 |
|
Avanzamento di taglio su tre assi |
mm/min |
1 - 10000 |
1 - 10000 |
1 - 10000 |
|
Altri |
||||
|
Potenza motore a tre assi |
kw |
2.4/2.4/3.9 |
2.4/2.4/3.9 |
2.4/2.4/3.9 |
|
Precisione di posizionamento |
mm |
±0,005/300 |
±0,005/300 |
±0,005/300 |
|
Ripetibilità |
mm |
±0,005/300 |
±0,005/300 |
±0,005/300 |
|
Controllore |
- |
1 |
1 |
1 |
|
Pompa del fluido da taglio |
HP |
8 |
8 |
8 |
|
Fabbisogno di energia |
kva |
5.5 |
5.5 |
5.5 |
|
Specifiche della pressione dell'aria |
sbarra |
4-5 |
4-5 |
4-5 |
|
Peso della macchina |
kg |
3000 |
3420 |
3800 |
|
Dimensioni della macchina |
mm |
1800*2300*2400 |
2300*2300*2500 |
2600*2300*2500 |
Il centro di foratura e maschiatura ad alta velocità integra diversi processi di lavorazione comunemente richiesti nella produzione di parti meccaniche.
La macchina supporta operazioni di foratura rapide su pezzi metallici, consentendo la creazione efficiente di schemi di foratura precisi.
Le operazioni di filettatura possono essere completate tramite funzioni di maschiatura rigide che garantiscono una formazione accurata del filo e una qualità costante.
Oltre alla foratura e alla maschiatura, la macchina può eseguire operazioni di fresatura leggere come il taglio di scanalature e la finitura superficiale.
Un cambio utensile automatico consente il passaggio rapido tra diversi utensili durante i cicli di lavorazione, migliorando la produttività.
L'elevata velocità del mandrino e il movimento rapido degli assi contribuiscono a ridurre il tempo ciclo per le operazioni di foratura e maschiatura.
Il centro di lavoro di foratura e maschiatura ad alta velocità è particolarmente adatto per la produzione in lotti di pezzi che richiedono numerosi fori e caratteristiche filettate.
Le funzioni di maschiatura rigida aiutano a mantenere la geometria precisa della filettatura su grandi lotti di produzione.
La macchina può lavorare vari componenti metallici che richiedono operazioni di foratura, maschiatura e fresatura leggera.

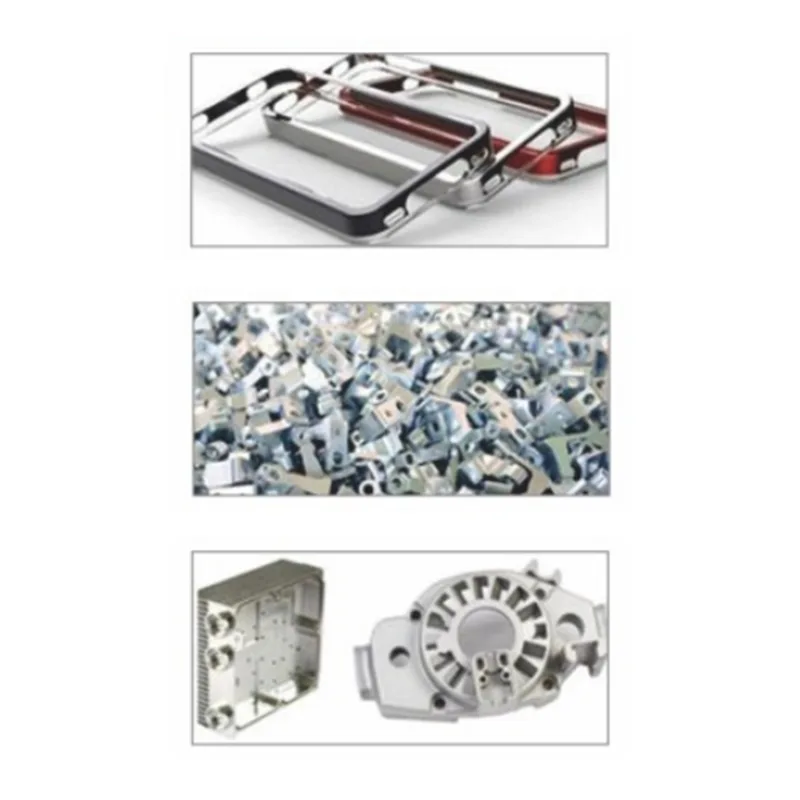

Applicato alla lavorazione di parti di piastre, parti di dischi e parti di gusci di piccole e medie dimensioni in settori quali 3C (PC, telefoni cellulari, comunicazioni), ricambi auto, produzione di piccoli stampi e assistenza medica.
Dopo il bloccaggio una tantum delle parti, è possibile completare più processi come fresatura, alesatura, foratura e maschiatura. È particolarmente adatto alla lavorazione di piccoli lotti e di pezzi singoli.
Sistemi di controllo di Mitsubishi (Giappone), Fanuc (Giappone), Syntec (Cina) o Siemens (Germania).
Motori mandrino di Mitsubishi (Giappone), Fanuc (Giappone) o Siemens (Germania).
Motori e azionamenti a tre assi di Mitsubishi (Giappone), Fanuc (Giappone) o Siemens (Germania).
Mandrini di noti marchi taiwanesi. Guide lineari di HIWIN (Taiwan), PMI (Taiwan), THK (Giappone) o (Rexroth, Germania).
Viti a ricircolo di sfere di HIWIN (Taiwan), PMI (Taiwan), THK (Giappone) o (Rexroth, Germania).
Tre assi adottano cuscinetti NSK (Giappone).
A cosa serve un centro di lavoro di foratura e maschiatura?
Un centro di lavoro di foratura e maschiatura è progettato per eseguire operazioni di foratura e maschiatura ad alta velocità su componenti metallici.
In cosa differisce da un centro di lavoro convenzionale?
Le macchine di foratura e maschiatura sono ottimizzate per la lavorazione rapida dei fori e i frequenti cambi di utensile, rendendole più efficienti per le parti con molti fori filettati.
Quali materiali possono essere lavorati?
I materiali tipici includono alluminio, acciaio al carbonio, acciaio inossidabile e altri metalli tecnici comunemente usati.
Quali settori utilizzano comunemente i centri di lavoro di foratura e maschiatura?
Settori come la produzione automobilistica, la produzione di apparecchiature elettroniche e la produzione di macchinari industriali utilizzano spesso queste macchine.
La macchina può eseguire operazioni di fresatura?
SÌ. Oltre alla foratura e alla maschiatura, è possibile eseguire anche operazioni leggere di fresatura, a seconda della configurazione degli utensili.
