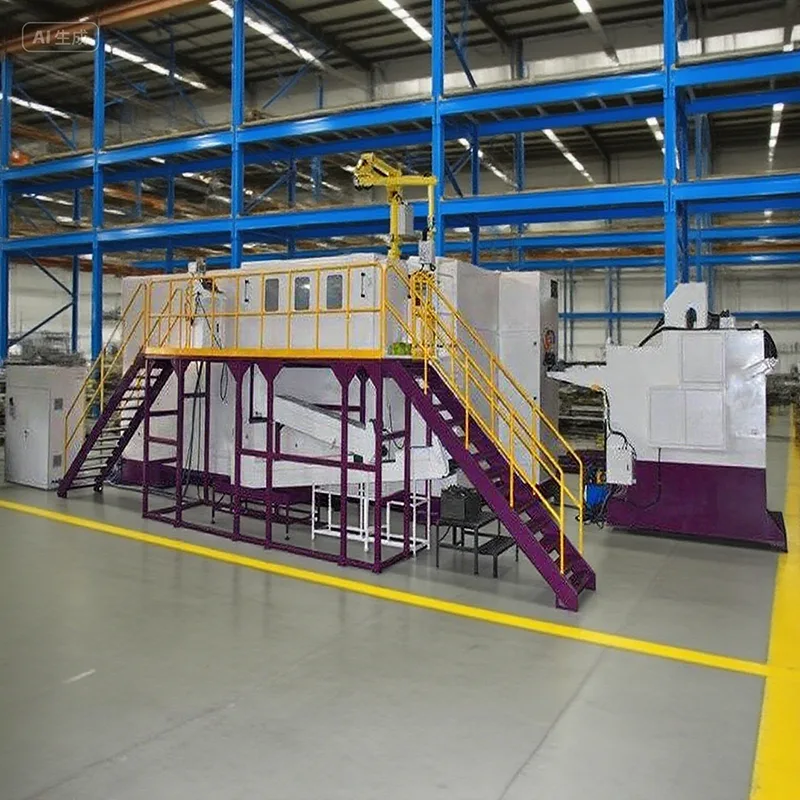

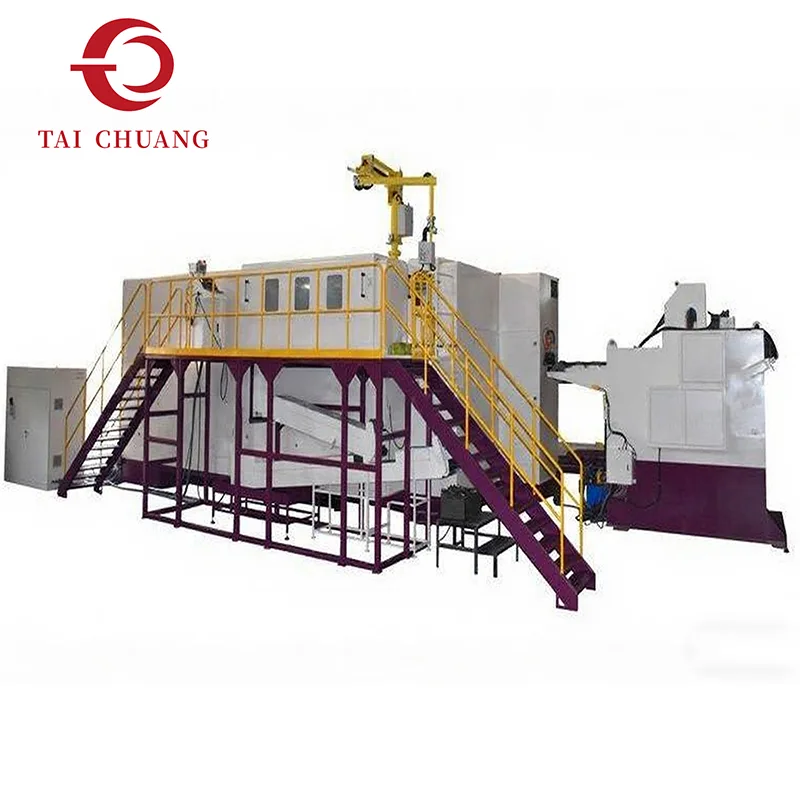

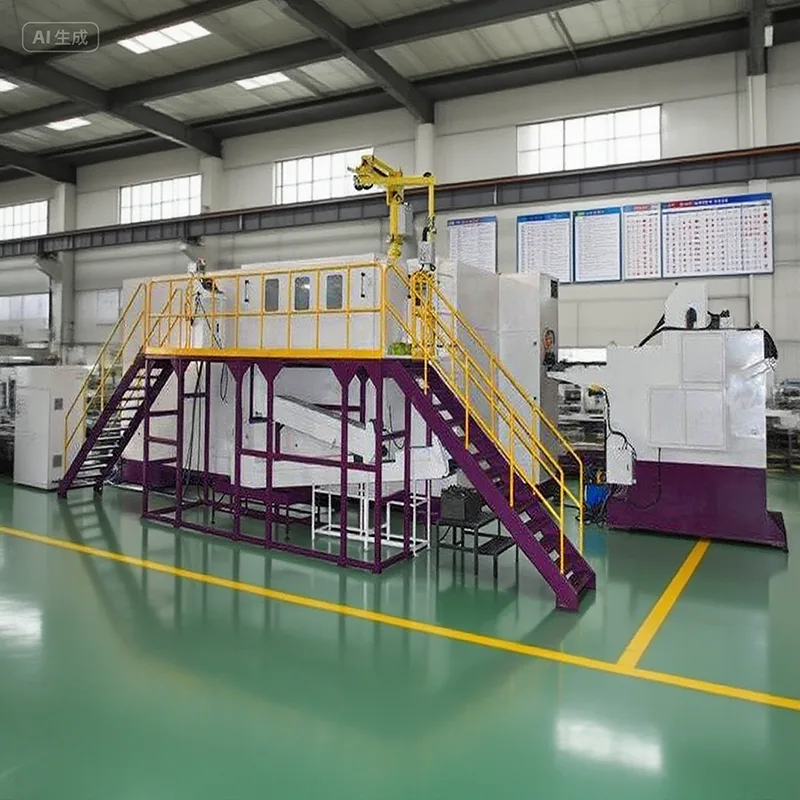

La macchina per stampaggio a freddo di parti a 5 stazioni è progettata per la formatura di parti metalliche complesse che supera la capacità dei sistemi di base a 2 o 3 stazioni. Distribuendo la deformazione su cinque fasi di formatura indipendenti, questa macchina per stampaggio a freddo multistazione garantisce un flusso di materiale controllato e una migliore ripetibilità della geometria.
In qualità di fornitore professionale di macchine per stampaggio a freddo, TAICHUANG si concentra sulla costruzione di attrezzature industriali per stampaggio a freddo che bilanciano precisione di formatura, durata della macchina e stabilità della produzione a lungo termine. Questo modello è adatto ai produttori che producono parti automobilistiche, componenti industriali e raccordi in metallo ingegnerizzato.
|
Modello |
Unità |
SJBP-65S |
SJBP-85S |
SJBP-105S |
SJBP-135L |
SJBP-135UL |
|
Stazione di forgiatura |
NO. |
5 |
5 |
5 |
5 |
5 |
|
Forza di forgiatura |
kg |
48000 |
85000 |
98000 |
145000 |
155000 |
|
Diametro massimo di taglio |
mm |
Φ8 |
Φ11 |
Φ13 |
Φ16 |
Φ18 |
|
Lunghezza massima di taglio |
mm |
100 |
110 |
140 |
190 |
450 |
|
Gamma di velocità |
pz/min |
120-200 |
95-160 |
90-140 |
60-100 |
32-55 |
|
PKO Ictus |
mm |
20 |
26 |
30 |
30 |
60 |
|
K.O.Stroke |
mm |
80 |
90 |
115 |
165 |
420 |
|
Corsa della slitta principale |
mm |
136 |
140 |
190 |
270 |
280 |
|
Motore principale |
kw |
15 |
22 |
30 |
37 |
45 |
|
Dimensioni della fustella di taglio |
mm |
Φ30*45L |
Φ35*50L |
Φ45*59L |
Φ63*69L |
Φ58*80L |
|
Dimensioni della matrice del punzone |
mm |
Φ40*90L |
Φ45*115L |
Φ53*115L |
Φ60*130L |
Φ60*229L |
|
Dimensione dello stampo principale |
mm |
Φ50*110L |
Φ60*120L |
Φ75*135L |
Φ86*190L |
Φ86*450L |
|
Passo del dado |
mm |
60 |
80 |
94 |
110 |
110 |
|
Dimensioni della macchina (L*"W"*H) |
cm |
350*220*170 |
420*250*190 |
450*280*210 |
560*300*220 |
800*300*220 |
|
Peso di riferimento per il sollevamento |
Tonnellata |
11 |
15 |
19 |
31 |
55 |
|
Dimensione normale del bullone |
mm |
3-6 |
5-8 |
6-10 |
8-14 |
8-14 |
|
Lunghezza del gambo del pezzo grezzo |
mm |
10-70 |
15-77 |
15-110 |
20-160 |
120-400 |
|
Modello |
Unità |
SJBP-165S |
SJBP-205L |
SJBP-205LL |
SJBO-205LL |
SJBP-305L |
|
Stazione di forgiatura |
NO. |
5 |
5 |
5 |
5 |
5 |
|
Forza di forgiatura |
kg |
220000 |
380000 |
380000 |
480000 |
600000 |
|
Diametro massimo di taglio |
mm |
Φ23 |
Φ25 |
Φ25 |
Φ32 |
Φ36 |
|
Lunghezza massima di taglio |
mm |
190 |
240 |
360 |
380 |
420 |
|
Gamma di velocità |
pz/min |
50-90 |
40-70 |
40-60 |
30-55 |
25-45 |
|
PKO Ictus |
mm |
40 |
50 |
50 |
50 |
60 |
|
K.O.Stroke |
mm |
170 |
220 |
325 |
320 |
380 |
|
Corsa della slitta principale |
mm |
274 |
346 |
496 |
510 |
580 |
|
Motore principale |
kw |
55 |
75 |
75 |
110 |
132 |
|
Dimensioni della fustella di taglio |
mm |
Φ75*100L |
Φ75*120L |
Φ75*120L |
Φ99*150L |
Φ118*180L |
|
Dimensioni della matrice del punzone |
mm |
Φ75*185L |
Φ90*215L |
Φ90*215L |
Φ120*270L |
Φ140*300L |
|
Dimensione dello stampo principale |
mm |
Φ180*200L |
Φ125*240L |
Φ125*345L |
Φ148*355L |
Φ168*420L |
|
Passo del dado |
mm |
129 |
140 |
140 |
160 |
180 |
|
Dimensioni della macchina (L*"W"*H) |
cm |
650*340*260 |
760*350*300 |
870*350*320 |
1000*460*450 |
1100*490*480 |
|
Peso di riferimento per il sollevamento |
Tonnellata |
50 |
75 |
95 |
140 |
200 |
|
Dimensione normale del bullone |
mm |
10-16 |
12-20 |
12-20 |
16-27 |
18-36 |
|
Lunghezza del gambo del pezzo grezzo |
mm |
20-160 |
25-210 |
100-310 |
60-310 |
70-350 |

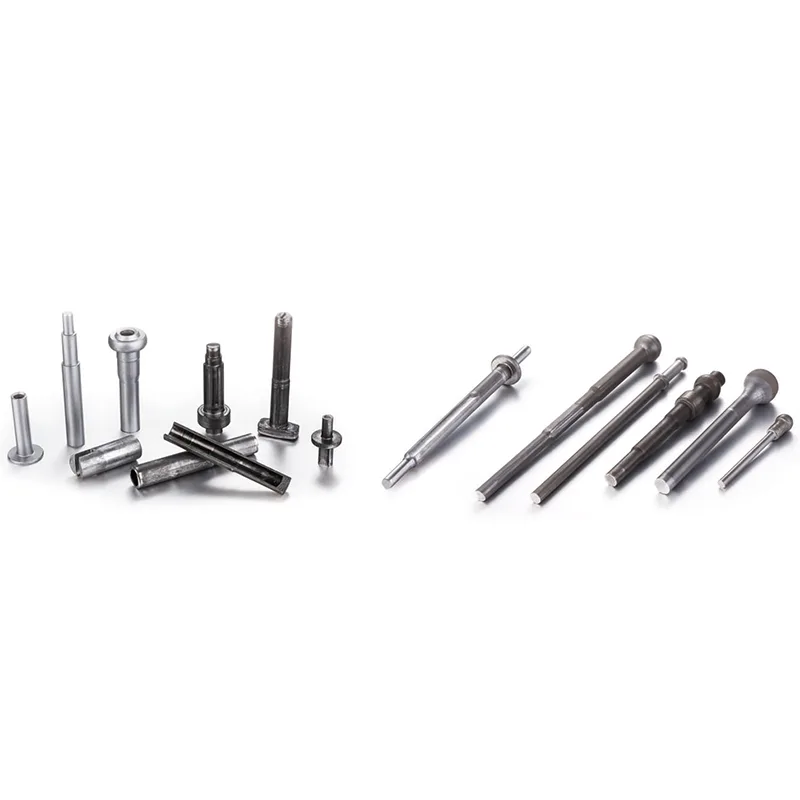

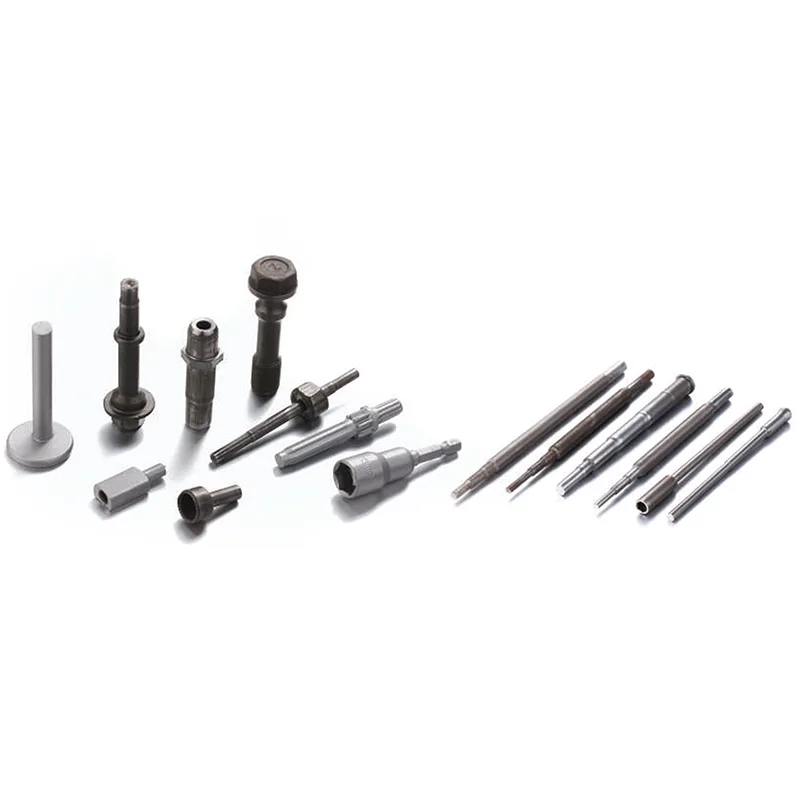

Cinque stazioni di formatura consentono di modellare i pezzi grezzi metallici in modo progressivo anziché attraverso un eccessivo spostamento in una sola fase. Ciò riduce la concentrazione dello stress e migliora l'allineamento interno delle fibre.
Le funzionalità chiave di formazione includono:
Transizioni multidiametro
Formazione della spalla
Caratteristiche di estrusione parziale
Geometria dell'albero a gradini
Sviluppo controllato della cavità
Rispetto alle macchine per stampaggio a freddo della stazione inferiore, questa macchina per stampaggio a freddo di pezzi a 5 stazioni migliora il controllo della geometria mantenendo tempi di ciclo efficienti.
Controllo stabile della deformazione multistadio
Consistenza dimensionale migliorata
Rischio di fessurazione ridotto in forme complesse
Distribuzione equilibrata del carico degli utensili
Adatto per produzioni di volume medio-alto
Questa macchina industriale per lo stampaggio a freddo è progettata per linee di produzione continue dove l'affidabilità e la ripetibilità sono fondamentali.
Specializzati in maschiatrici per dadi e attrezzature per lo stampaggio a freddo
Focalizzata su soluzioni di produzione industriale orientate alla precisione
Esperienza al servizio dei produttori globali di elementi di fissaggio e parti metalliche
Enfasi sulla prestazione di produzione stabile
Configurazione strutturata della macchina per i mercati esteri
TAICHUANG fornisce supporto professionale ai produttori che cercano soluzioni affidabili per macchine per stampaggio a freddo dalla Cina.
Q1: Qual è il vantaggio di aMacchina per stampaggio a freddo di pezzi a 5 stazioni?
Consente una deformazione progressiva in cinque fasi, migliorando il controllo dimensionale per parti complesse.
Q2: Questa macchina è adatta alla produzione di componenti automobilistici?
Sì, soprattutto per componenti automobilistici strutturali e ingegnerizzati che richiedono una formatura in più fasi.
Q3: Come si confronta con le macchine a 3 stazioni?
Le stazioni aggiuntive migliorano la flessibilità della geometria e riducono lo stress di formatura per fase.
Q4: Può supportare la produzione in grandi volumi?
Sì, è progettato per ambienti di produzione industriale continua.
Q5: TAICHUANG è un produttore o fornitore?
TAICHUANG fornisce macchine industriali per la stampatura a freddo e attrezzature per la maschiatura di dadi per i mercati globali.
