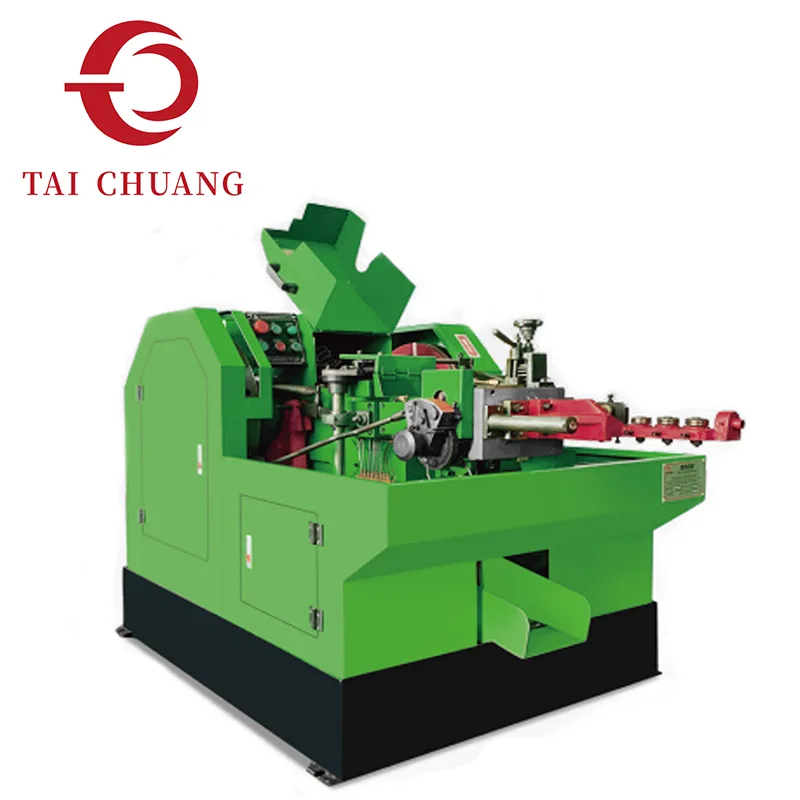

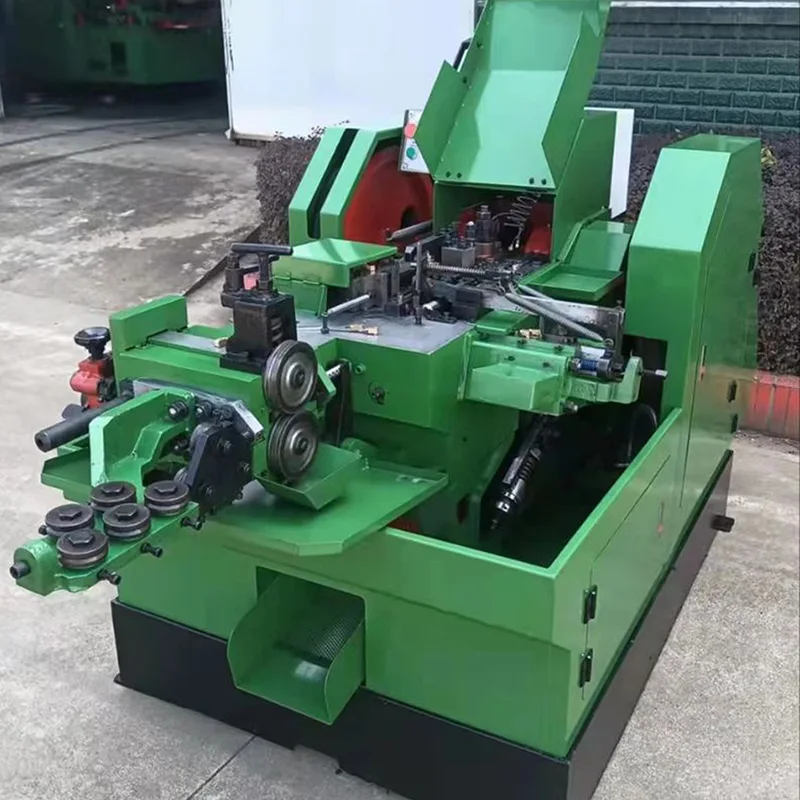

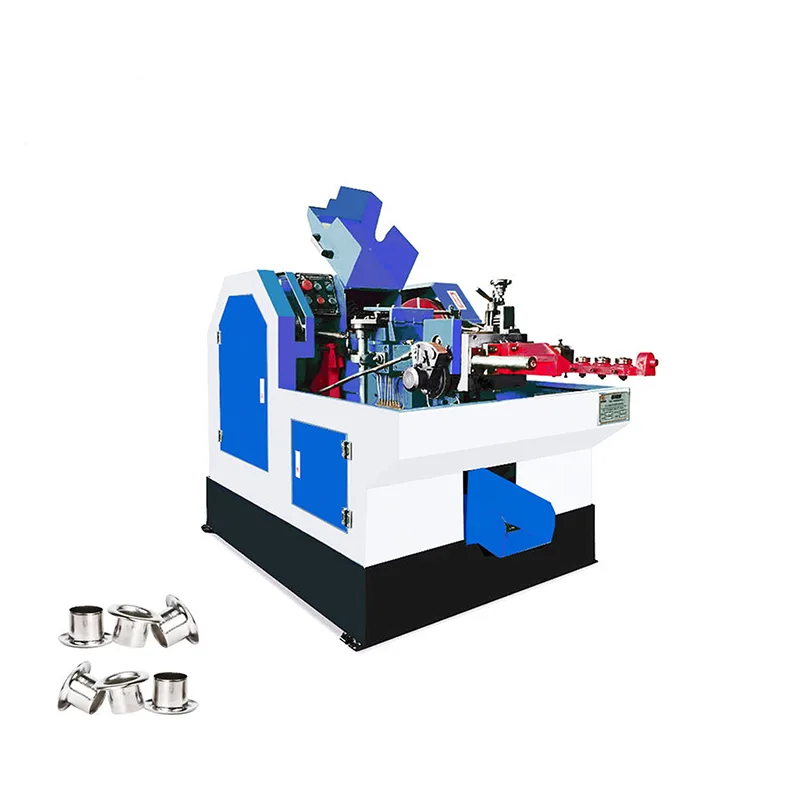

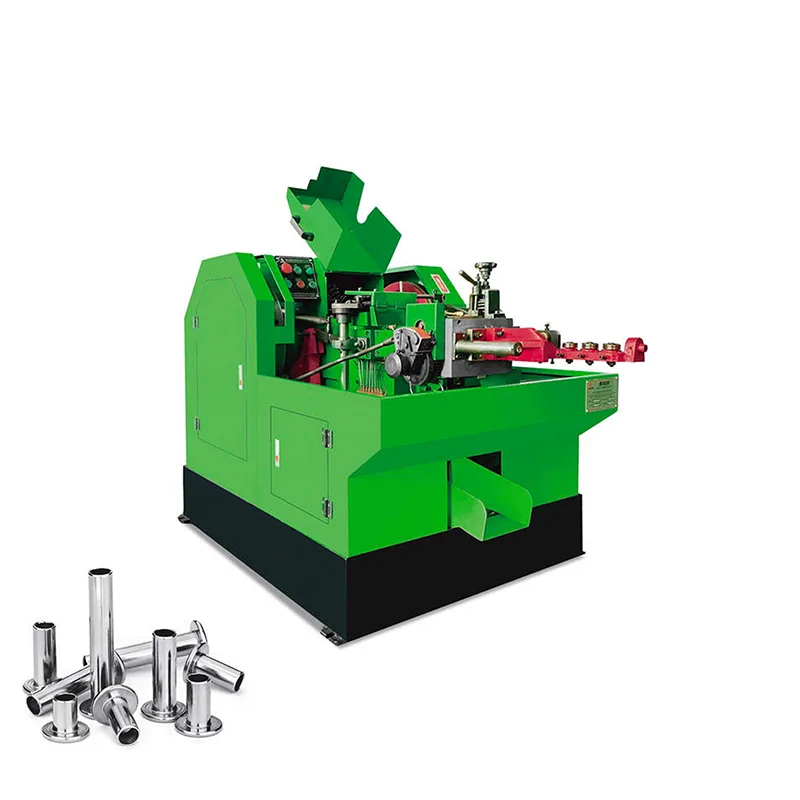

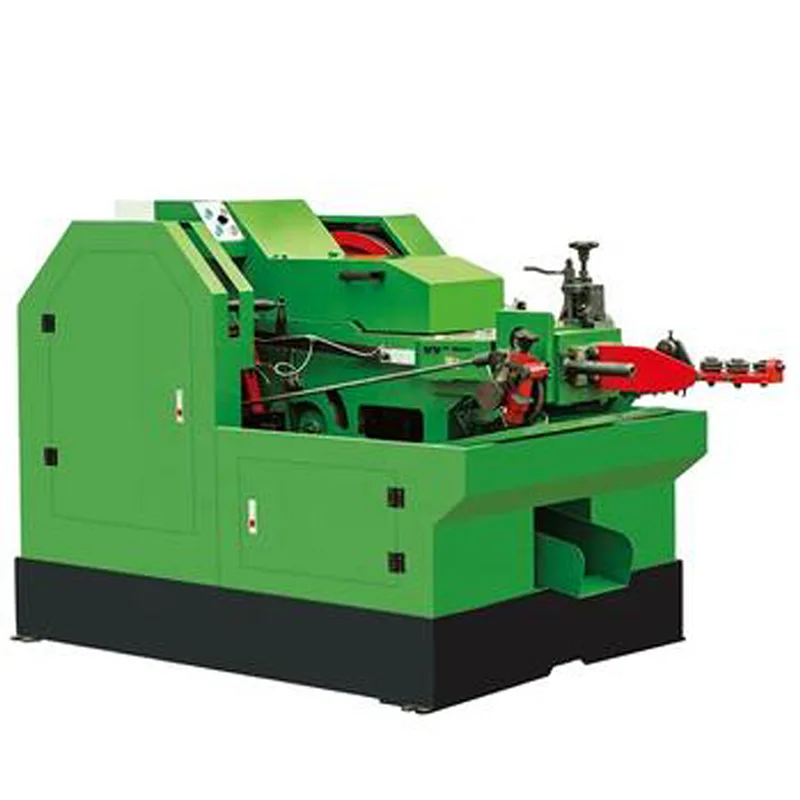

La nostra rivettatrice semitubolare è progettata appositamente per la produzione di rivetti con gambi parzialmente cavi: un design essenziale per gli assemblaggi che si basano su una deformazione controllata durante l'installazione. Questi rivetti sono preferiti in innumerevoli applicazioni meccaniche e industriali perché il loro gambo cavo consente loro di svasarsi uniformemente una volta posizionati, creando un giunto sicuro e resistente alle vibrazioni senza danneggiare il pezzo.

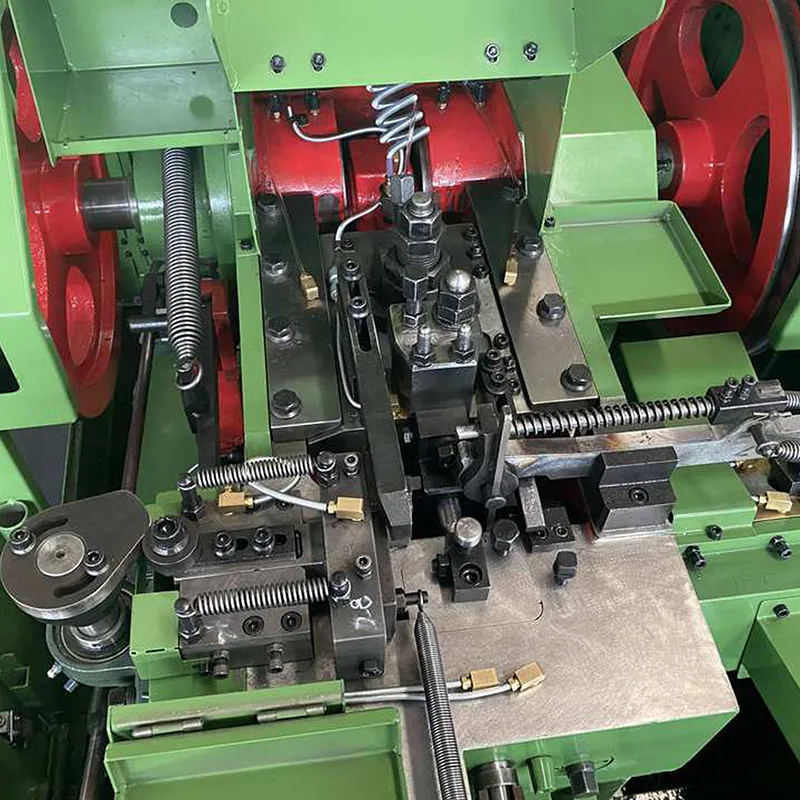

Sfruttando una tecnologia matura di formatura a freddo, questa macchina produce rivetti semitubolari di alta qualità in modo efficiente preservando la resistenza originale del materiale, senza che sia richiesto alcun trattamento termico secondario. Il processo di formatura è suddiviso in fasi precise e sequenziali: prima il taglio del filo metallico alla lunghezza esatta, quindi la sagomatura della testa del rivetto secondo il profilo specificato e infine la formazione della sezione tubolare parziale con spessore di parete costante. Ogni fase è controllata con tolleranze strette, garantendo che ogni rivetto mantenga geometria, diametro e profondità cava uniformi su grandi lotti di produzione. Questo livello di uniformità è fondamentale per le linee di assemblaggio automatizzate, dove anche variazioni minime possono causare inceppamenti o giunzioni compromesse.
Oltre alle funzioni di formatura del nucleo, la macchina è progettata per un'affidabilità di livello industriale, con utensili durevoli, alimentazione fluida del materiale e facile regolazione per diverse dimensioni di rivetti. Che si tratti di produrre rivetti di piccolo diametro per apparecchiature elettroniche o varianti più grandi per assemblaggi automobilistici ed elettrodomestici, bilancia velocità e precisione per soddisfare richieste di produzione di volumi elevati.
TAICHUANG fornisce questa attrezzatura specializzata per la formatura di rivetti ai produttori di componenti di fissaggio, rivolgendosi a diversi settori tra cui quello automobilistico, aerospaziale, dell'elettronica di consumo, dei mobili e dei macchinari generali. Le nostre macchine sono progettate su misura per gestire materiali comuni per rivetti come acciaio al carbonio, acciaio inossidabile e alluminio, con opzioni di utensili personalizzabili per soddisfare requisiti specifici del prodotto.
|
Modello |
Massimo. Diametro grezzo/mm |
Lunghezza grezza/mm |
Lunghezza taglio/mm |
Corsa/mm |
Capacità/pz/min |
Diametro matrice principale/mm |
Il diametro iniziale della matrice del punzone/mm |
Il diametro preciso della matrice del punzone/mm |
Diametro matrice di taglio/mm |
|
DW3-20 |
Φ4.0 |
20 |
30 |
37 |
100-120 |
Φ20*35 |
Φ18*50 |
Φ18*50 |
Φ13*20 |
|
DW4-40 |
Φ5.0 |
40 |
48 |
68 |
90-110 |
Φ32*58 |
Φ25*65 |
Φ25*65 |
Φ15*30 |
|
DW5-60 |
Φ7.0 |
60 |
75 |
92 |
70-90 |
Φ34,5*98 |
Φ31*75 |
Φ31*75 |
Φ19*35 |
|
DW5-80 |
Φ7.0 |
80 |
95 |
102 |
70-90 |
Φ34,5*100 |
Φ31*75 |
Φ31*75 |
Φ19*35 |
|
DW6-90 |
Φ9.0 |
90 |
110 |
120 |
60-80 |
Φ45*120 |
Φ35*100 |
Φ35*100 |
Φ24*40 |
|
DW6-120 |
Φ9.0 |
120 |
140 |
150 |
60-80 |
Φ45*150 |
Φ35*100 |
Φ35*100 |
Φ24*40 |
|
DW8-120 |
Φ11.0 |
120 |
140 |
156 |
50-70 |
Φ55*160 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
|
DW10-120 |
Φ13.0 |
120 |
140 |
150 |
50-60 |
Φ70*160 |
Φ55*150 |
Φ55*150 |
Φ40*50 |
|
Modello |
Dimensioni taglierina/mm |
Potenza motore principale/kw |
Volume (L*P*A)/mq |
Peso/kg |
|
DW3-20 |
6*25*42 |
Livello 6 - 1,1 kW |
1,65*0,85*1,12 |
650 |
|
DW4-40 |
9*32*70 |
Livello 6 - 1,5 kW |
2,10*1,02*1,06 |
1000 |
|
DW5-60 |
9*35*72 |
Livello 6 - 2,2 kW |
2,50*1,19*1,17 |
1850 |
|
DW5-80 |
9*35*72 |
Livello 6 - 2,2 kW |
2,50*1,17*1,25 |
1900 |
|
DW6-90 |
12*35*77 |
Livello 6 - 4kw |
3,15*1,37*1,41 |
2900 |
|
DW6-120 |
12*35*77 |
Livello 6 -4kw |
3,08*1,38*1,41 |
3700 |
|
DW8-120 |
12*42*90 |
Livello 6 -7,5 kW |
3,70*1,60*1,80 |
4500 |
|
DW10-120 |
16*55*115 |
Livello 6 - 11kw |
4,80*1,80*1,70 |
7800 |
Il nostro sistema di formatura controllato di estremità cave garantisce una produzione stabile e costante di rivetti semitubolari.
Principali vantaggi nella produzione vera e propria:
1. Controllo preciso sulla profondità della cavità
2. Spessore uniforme della parete all'interno del rivetto
3. Allineamento stabile del gambo durante la formatura
4. Forma e contorno coerenti della testa del rivetto
5. Minore possibilità di fessurazione durante la formatura cava
Con queste caratteristiche, i rivetti mantengono prestazioni affidabili durante l'assemblaggio e l'utilizzo successivo.
Adatto per la produzione di rivetti in grandi volumi
Ripetibilità stabile nella formazione di cavità
Controllo bilanciato del flusso di materiale
Durata degli utensili ottimizzata
Compatibilità continua con la produzione industriale
La rivettatrice semitubolare supporta linee di produzione di rivetti efficienti con un controllo dimensionale costante.
La rivettatrice semitubolare è ampiamente utilizzata in:
Assemblaggio interni automobilistici
Produzione di elettrodomestici
Applicazioni di giunzione di lamiere
Sistemi di fissaggio per macchinari leggeri
Produzione di hardware industriale
Supporta acciaio al carbonio e materiali selezionati per rivetti.
Fornitore specializzato di macchine per stampaggio a freddo e rivettatura
Esperienza al servizio delle industrie di assemblaggio globali
Attrezzature industriali pronte per l'esportazione
Concentrarsi sulla precisione di formatura stabile
Supporto alla produzione a lungo termine
TAICHUANG fornisce soluzioni professionali di formatura di rivetti semitubolari per produttori globali.
Q1: Cos'è un rivetto semitubolare?
Un rivetto con un'estremità parzialmente cava che consente una più facile deformazione durante il montaggio.
Q2: La profondità della cavità è coerente?
Sì, la macchina è progettata per la precisione controllata delle estremità cave.
Q3: Adatto per l'assemblaggio automobilistico?
Sì, soprattutto per componenti di giunzione interni e in lamiera.
Q4: Può funzionare continuamente?
Sì, supporta la produzione industriale ad alto volume.
Q5: TAICHUANG fornisce modelli di esportazione industriale?
Sì, le configurazioni sono adatte ai mercati globali.
