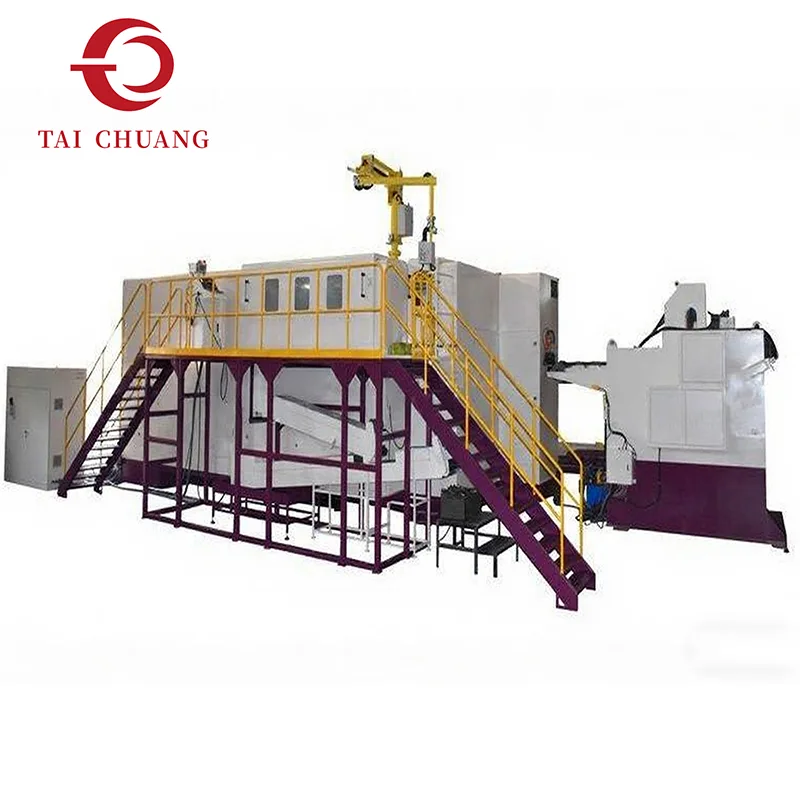

Macchina per stampaggio a freddo di pezzi a 6 stazioni

Le prestazioni di formatura multistadio definiscono questa macchina per stampaggio a freddo di pezzi a 6 stazioni, offerta dal produttore professionale TAICHUANG, per applicazioni di stampaggio a freddo industriali. La configurazione a sei stazioni espande la sequenza di formatura per supportare geometrie di componenti più complesse mantenendo un flusso di materiale stabile e una deformazione controllata durante la produzione continua di stampaggio a freddo.

Invia richiesta

Descrizione del prodotto

Costruita con una stazione di formatura aggiuntiva nella sequenza di produzione, questa macchina per stampaggio a freddo di pezzi a 6 stazioni offre una capacità di modellatura estesa per le parti più impegnative. Permette di realizzare gradualmente geometrie complesse attraverso una deformazione stabile e controllata.

Durante il funzionamento, il filo o la barra metallica vengono tagliati a misura e trasferiti tra le stazioni, dove ogni fase completa una parte del processo di formatura. La distribuzione della deformazione su sei stazioni migliora il flusso del materiale e riduce la possibilità di un eccessivo accumulo di stress durante la formatura.

TAICHUANG fornisce questa macchina per lo stampaggio a freddo per i produttori che necessitano di fasi di formatura aggiuntive oltre a quanto possono offrire le apparecchiature standard per lo stampaggio a freddo.

Specifiche del prodotto

Modello	Unità	SJBP-66S	SJBP-86S	SJBP-86L	SJBP-106S
Stazione di forgiatura	NO.	6	6	6	6
Forza di forgiatura	Kg	53.000	95.000	105.000	115.000
Diametro massimo di taglio	mm	Φ10	Φ13	Φ13	Φ16
Lunghezza massima di taglio	mm	100	100	200	133
Gamma di velocità	pz/min	100-160	80-125	50-110	85-140
PKO Ictus	mm	26	26	35	30
K.O.Stroke	mm	85	90	170	115
Corsa della slitta principale	mm	136	140	270	190
Motore principale	kw	18.5	22	30	30
Dimensioni della fustella	mm	Φ32*45L	Φ42*60L	Φ42*60L	Φ52*75L
Dimensioni della matrice del punzone	mm	Φ40*90L	Φ45*115L	Φ45*130L	Φ53*115L
Dimensione dello stampo principale	mm	Φ50*120L	Φ60*120L	Φ60*190L	Φ75*135L
Passo del dado	mm	64	80	80	94
Dimensione della macchina	cm	350240170	420270200	520270200	460300210
Peso di riferimento per il sollevamento	Tonnellata	15	18	21	23
Diametro massimo di forgiatura sulla testa	mm	Φ14	Φ18	Φ18	Φ22
Dimensione normale del bullone	mm	3-8	5-10	5-10	6-12
Lunghezza del gambo del pezzo grezzo	mm	15-70	15-77	30-160	15-110

Modello	Unità	SJBP-136S	SJBP-136L	SJBP-136LL	SJBP-166S	SJBP-166LL
Stazione di forgiatura	NO.	6	6	6	6	6
Forza di forgiatura	Kg	148.000	148.000	150.000	280.000	320.000
Diametro massimo di taglio	mm	Φ18	Φ18	Φ18	Φ23	Φ25
Lunghezza massima di taglio	mm	140	190	300	190	350
Gamma di velocità	pz/min	60-105	60-100	42-75	50-80	30-60
PKO Ictus	mm	30	40	40	40	45
K.O.Stroke	mm	115	170	280	170	320
Corsa della slitta principale	mm	200	270	380	274	490
Motore principale	kw	45	37	45	75	75
Dimensioni della fustella	mm	Φ58*80L	Φ58*80L	Φ58*80L	Φ75*100L	Φ75*100L
Dimensioni della matrice del punzone	mm	Φ60*130L	Φ60*130L	Φ70*229L	Φ75*185L	Φ75*185L
Dimensione dello stampo principale	mm	Φ94*190L	Φ94*190L	Φ100*305L	Φ108*200L	Φ108*345L
Passo del dado	mm	110	110	110	129	129
Dimensione della macchina	cm	460310220	550310220	750310260	650360260	870360300
Peso di riferimento per il sollevamento	Tonnellata	30	35	42	56	65
Diametro massimo di forgiatura sulla testa	mm	Φ25	Φ25	Φ25	Φ32	Φ32
Dimensione normale del bullone	mm	8-14	8-14	8-14	10-18	10-18
Lunghezza del gambo del pezzo grezzo	mm	20-110	20-160	60-270	20-160	70-310

Modello	Unità	SJBP-206L	SJBP-206LL	SJBP-206LLT	SJBP-256S	SJBP-256LL
Stazione di forgiatura	NO.	6	6	6	6	6
Forza di forgiatura	Kg	420.000	420.000	480.000	500.000	520,00
Diametro massimo di taglio	mm	Φ30	Φ30	Φ32	Φ36	Φ36
Lunghezza massima di taglio	mm	240	360	420	280	380
Gamma di velocità	pz/min	40-65	40-60	30-60	30-60	30-55
PKO Ictus	mm	50	50	90	55	50
K.O.Stroke	mm	220	325	380	230	320
Corsa della slitta principale	mm	346	496	560	330	510
Motore principale	kw	90	90	110	110	132
Dimensioni della fustella	mm	Φ82*130L	Φ82*130L	Φ90*150L	Φ92*130L	Φ109*150L
Dimensioni della matrice del punzone	mm	Φ90*215L	Φ90*215L	Φ90*235L	Φ120*270L	Φ120*270L
Dimensione dello stampo principale	mm	Φ125*240L	Φ125*345L	Φ125*400L	Φ148*250L	Φ148*355L
Passo del dado	mm	140	140	140	160	160
Dimensione della macchina	cm	800380320	870354320	1000390340	900470350	980470350
Peso di riferimento per il sollevamento	Tonnellata	90	95	105	135	145
Diametro massimo della testa di forgiatura	mm	Φ44	Φ44	Φ44	Φ50	Φ50
Dimensione normale del bullone	mm	12-22	12-20	12-20	16-30	16-28
Lunghezza del gambo del pezzo grezzo	mm	30-210	100-310	60-360	35-220	60-310

Modello	Unità	SJBP-276S	SJBP-306S	SJBP-306L	SJBP-426S
Stazione di forgiatura	NO.	6	6	6	6
Forza di forgiatura	Kg	660.000	700.000	730.000	1.300.000
Diametro massimo di taglio	mm	Φ36	Φ41	Φ45	Φ55
Lunghezza massima di taglio	mm	320	320	400	460
Gamma di velocità	pz/min	30-50	30-50	27-50	26-40
PKO Ictus	mm	60	60	70	80
K.O.Stroke	mm	280	280	330	350
Corsa della slitta principale	mm	450	450	520	650
Motore principale	kw	160	185	200	375
Dimensioni della fustella	mm	Φ129*180L	Φ129*180L	Φ129*180L	Φ175*195L
Dimensioni della matrice del punzone	mm	Φ138*270L	Φ138*270L	Φ138*270L	Φ195*330L
Dimensione dello stampo principale	mm	Φ178*300L	Φ185*300L	Φ185*420L	Φ238*430L
Passo del dado	mm	190	200	200	270
Dimensione della macchina	cm	950520450	950520450	1010520460	1360620500
Peso di riferimento per il sollevamento	Tonnellata	170	200	220	380
Diametro massimo della testa di forgiatura	mm	Φ70	Φ80	Φ80	Φ90
Dimensione normale del bullone	mm	16-27	20-30	24-36	30-42
Lunghezza del gambo del pezzo grezzo	mm	50-260	50-260	60-320	80-350

Caratteristiche principali

Capacità di formatura estesa

Con sei stazioni di formatura dedicate, la macchina per stampaggio a freddo di pezzi a 6 stazioni ti consente di completare più fasi di formatura in un unico ciclo di produzione. Questa stazione aggiuntiva apre la possibilità di produrre geometrie di pezzi più complesse che non possono essere formate su macchine standard con stazione inferiore.

Flusso di materiale controllato

Deformando gradualmente il materiale su più stazioni, la macchina garantisce un flusso di materiale più uniforme e un migliore controllo durante la formatura. Ciò si traduce in dimensioni più stabili, migliore qualità della superficie e meno stress sul materiale in formazione.

Efficienza produttiva

Tutte le operazioni di formatura critiche vengono completate in un unico passaggio attraverso la macchina. Ciò elimina la necessità di processi secondari o configurazioni multiple, aiutandoti a ridurre i tempi di produzione e a migliorare la produzione complessiva.

Funzionamento industriale affidabile

Costruita appositamente per la produzione giornaliera continua, la macchina è progettata per funzionare in modo coerente in ambienti di produzione esigenti. Offre prestazioni stabili, tempi di inattività ridotti e durata a lungo termine per un uso industriale regolare.

Applicazioni

La nostra macchina per stampaggio a freddo di pezzi a 6 stazioni è ampiamente utilizzata per la produzione di una varietà di componenti di precisione che richiedono una formatura progressiva e una qualità stabile.

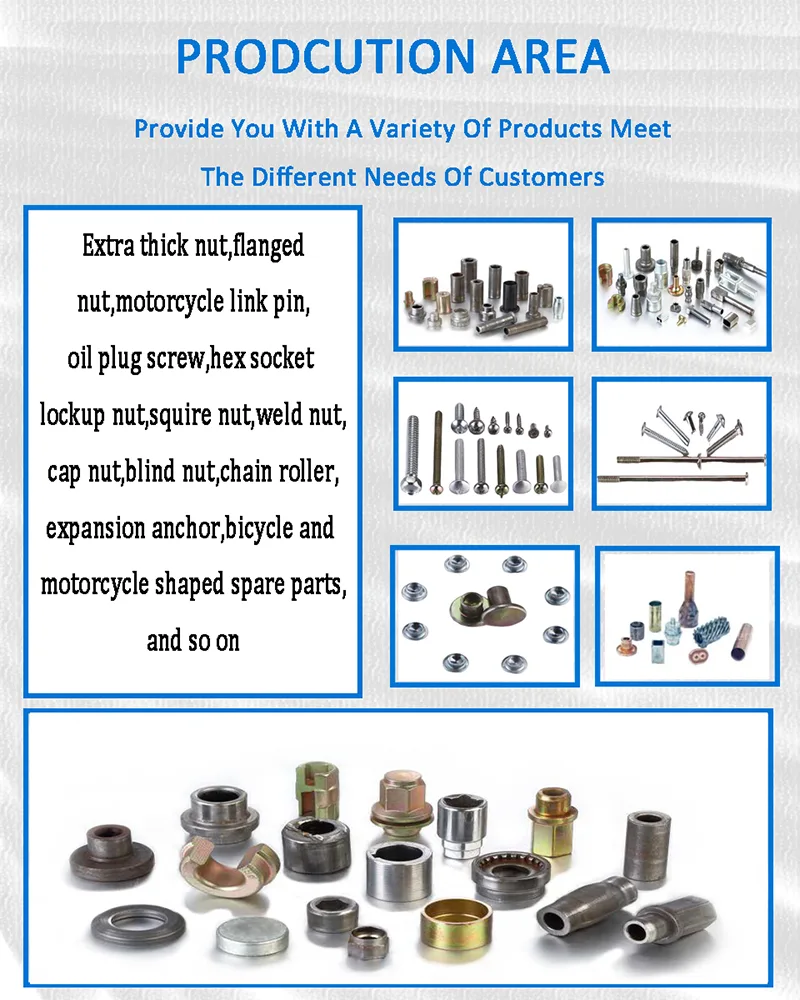

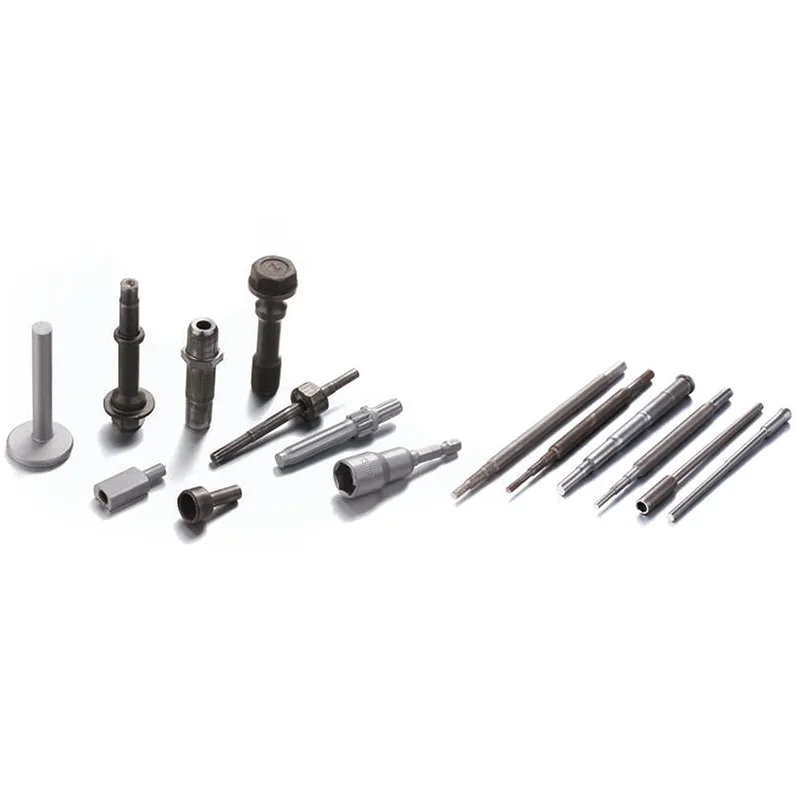

Le parti tipiche prodotte su questa macchina includono:

· Alberi a gradini con molteplici variazioni di diametro

· Parti hardware progettate su misura per applicazioni speciali

· Connettori meccanici utilizzati nell'assemblaggio e nella trasmissione

· Boccole di precisione con requisiti di tolleranza ristretti

· Vari raccordi industriali per diversi sistemi di apparecchiature

Questa macchina è adatta ai produttori che si concentrano su componenti metallici di alta qualità, al servizio di settori quali:

· Produzione automobilistica e fornitura di ricambi auto

· Produzione di hardware per l'edilizia e produzione di elementi di fissaggio standard

· Produzione di macchinari generali e componenti meccanici

· Attrezzature industriali e parti di assemblaggio

Domande frequenti

D1: Qual è il vantaggio di una macchina a 6 stazioni rispetto a un modello a 5 stazioni?

La stazione di formatura aggiuntiva consente operazioni di sagomatura aggiuntive e una maggiore flessibilità nella produzione di parti più complesse.

Q2: La macchina è adatta alla produzione di grandi volumi?

SÌ. Le macchine per stampaggio a freddo multistazione sono comunemente utilizzate per la produzione in serie di componenti metallici.

Q3: La deformazione a freddo migliora la resistenza del prodotto?

SÌ. Poiché il materiale viene formato anziché tagliato, la struttura interna della grana rimane continua, migliorandone la resistenza.
