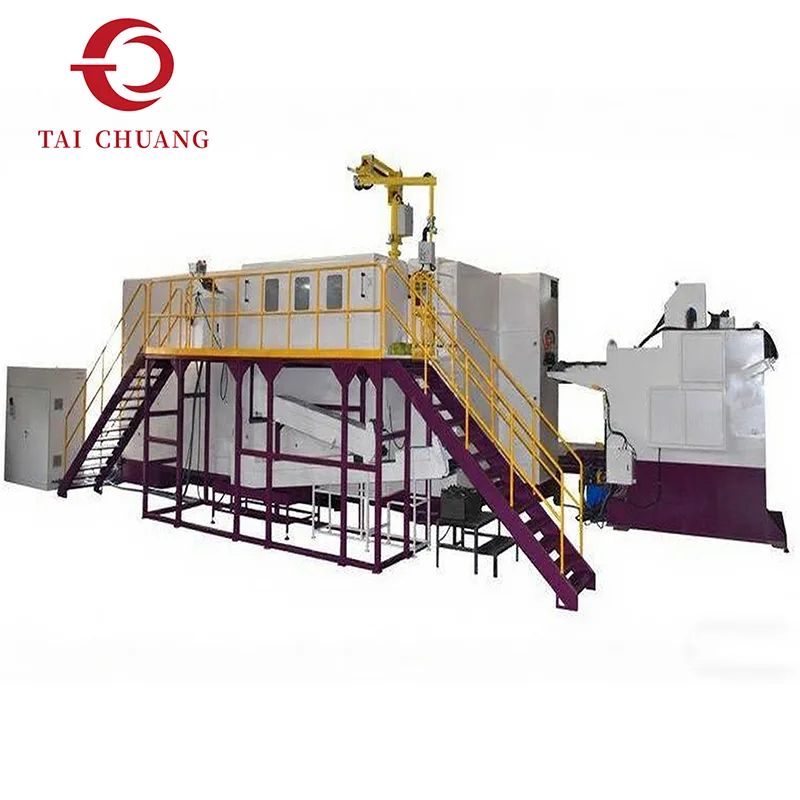

La nostra macchina per stampaggio a freddo di pezzi a 8 stazioni porta la formatura a freddo multistadio a un livello più avanzato. Suddividendo il processo di modellatura su otto stazioni controllate, questa macchina industriale può gestire contorni più raffinati, cavità più profonde e precisione dimensionale più rigorosa.
Questa configurazione è progettata per parti che necessitano di un'attenta formatura passo dopo passo per mantenere la loro forma stabile e preservare l'integrità interna del materiale.
TAICHUANG offre questa configurazione a 8 stazioni per i produttori che lavorano su componenti altamente ingegnerizzati, dove la deformazione progressiva è fondamentale per ottenere la qualità e le prestazioni richieste.
|
Modello |
Unità |
SJBP-88S |
SJBP-108S |
SJBP-138L |
SJBP-208L |
SJBP-308L |
|
Stazione di forgiatura |
NO. |
8 |
8 |
8 |
8 |
8 |
|
Forza di forgiatura |
kg |
110000 |
130000 |
180000 |
430000 |
800000 |
|
Diametro massimo di taglio |
mm |
Φ13 |
Φ16 |
Φ23 |
Φ30 |
Φ45 |
|
Lunghezza massima di taglio |
mm |
100 |
133 |
190 |
240 |
400 |
|
Gamma di velocità |
pz/min |
60-100 |
45-90 |
50-80 |
35-55 |
20-40 |
|
PKO Ictus |
mm |
26 |
30 |
50 |
50 |
70 |
|
K.O.Stroke |
mm |
90 |
115 |
175 |
220 |
330 |
|
Corsa della slitta principale |
mm |
140 |
190 |
270 |
346 |
520 |
|
Motore principale |
kw |
30 |
37 |
45 |
90 |
200 |
|
Dimensioni della fustella di taglio |
mm |
Φ42*60L |
Φ52*75L |
Φ75*100L |
Φ82*130L |
Φ129*180L |
|
Dimensioni della matrice del punzone |
mm |
Φ45*115L |
Φ53*115L |
Φ60*130L |
Φ90*215L |
Φ138*270L |
|
Dimensione dello stampo principale |
mm |
Φ60*120L |
Φ75*135L |
Φ94*190L(315L) |
Φ125*240L |
Φ185*420L |
|
Passo del dado |
mm |
80 |
94 |
110 |
140 |
200 |
|
Dimensioni della macchina (L*"W"*H) |
cm |
458*285*185 |
495*336*210 |
645*330*248 |
800*440*320 |
1075*550*400 |
|
Peso di riferimento per il sollevamento |
Tonnellata |
24 |
30 |
41 |
98 |
240 |
|
Diametro massimo di forgiatura sulla testa |
mm |
Φ20 |
Φ24 |
Φ28 |
Φ44 |
Φ65 |
|
Dimensione normale del bullone |
mm |
5-10 |
6-12 |
8-14 |
12-22 |
24-36 |
|
Lunghezza del gambo del pezzo grezzo |
mm |
15-77 |
15-110 |
20-160 |
30-210 |
60-320 |
Con otto stazioni di formatura dedicate, questa macchina per stampaggio a freddo di pezzi a 8 stazioni consente che la deformazione avvenga in piccoli passaggi controllati anziché in grandi e bruschi cambiamenti. Questo approccio graduale offre un controllo molto migliore sulla forma finale e aiuta a mantenere correttamente allineata la struttura interna del materiale.
Le funzionalità chiave di formazione includono:
1. Strutture avanzate di alberi a gradini
2. Affinamento del contorno multistrato
3. Caratteristiche della cavità profonda e dell'estrusione
4. Elevato controllo di concentricità
5. Geometria complessa delle parti ingegnerizzate
Rispetto ai sistemi multistazione standard, questa macchina per stampaggio a freddo a 8 stazioni offre la massima flessibilità nella sagomatura di geometrie complesse durante le operazioni di formatura a freddo.

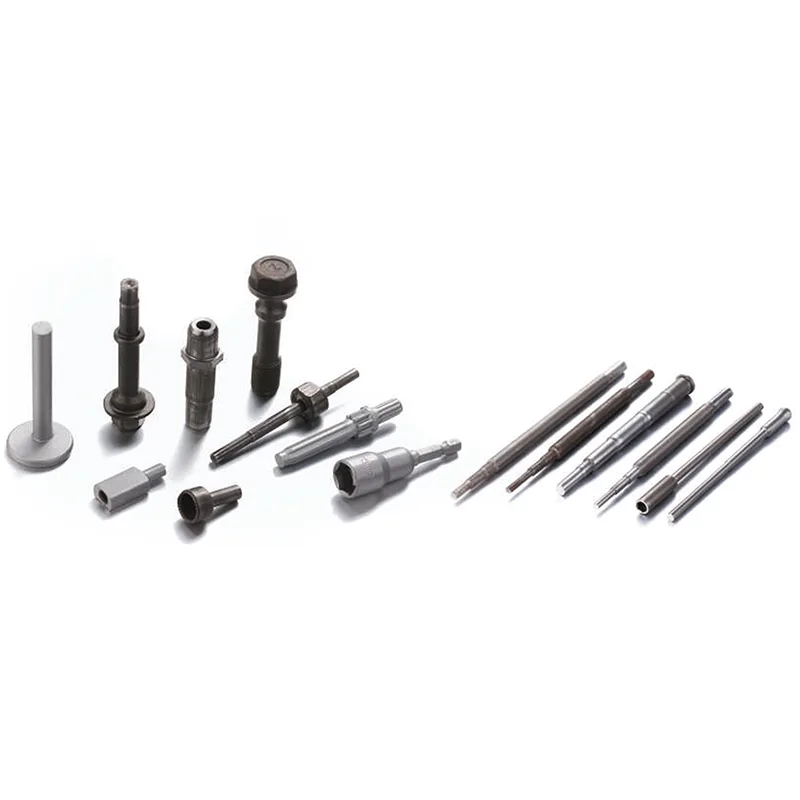

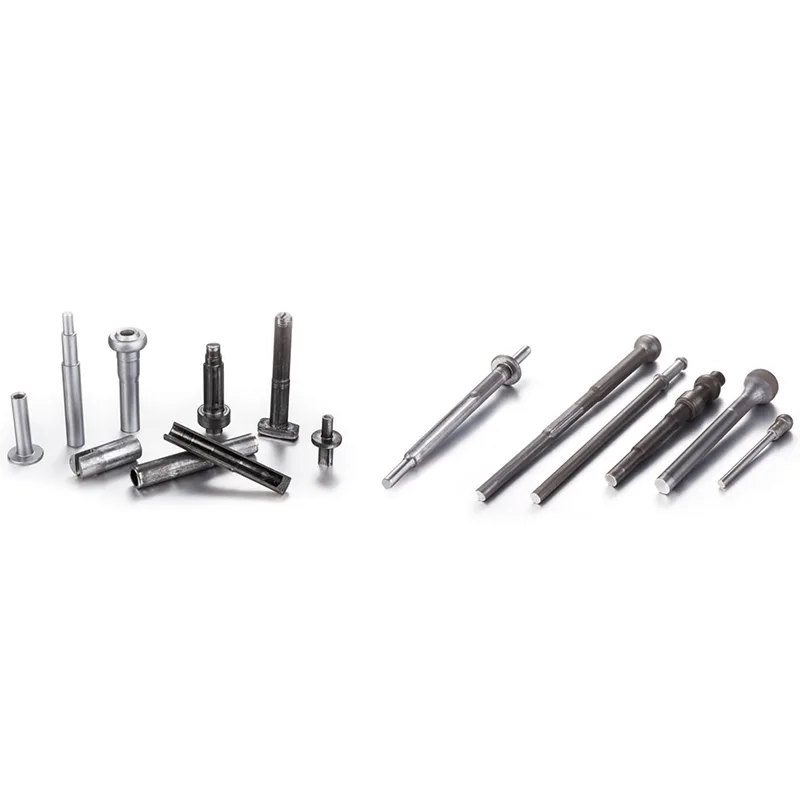

La nostra macchina per stampaggio a freddo di pezzi a 8 stazioni è ampiamente utilizzata per la produzione di componenti di alta precisione in settori esigenti, tra cui:
1. Parti industriali di livello aerospaziale
2. Componenti automobilistici ad alte prestazioni
3. Hardware di precisione per attrezzature pesanti
4. Componenti per progetti energetici e infrastrutturali
5. Raccordi metallici personalizzati
La macchina è in grado di lavorare acciaio al carbonio industriale e materiali legati comunemente utilizzati nella produzione avanzata di stampaggio a freddo.
Esperienza nell'esportazione di attrezzature per la formatura industriale
Concentrarsi su precisione, durata e stabilità strutturale
Soluzioni progettate per gli standard di produzione globali
Supporto tecnico per operazioni di produzione a lungo termine
TAICHUANG fornisce soluzioni professionali di macchine per stampaggio a freddo multistazione per i mercati industriali internazionali.
Q1: Quando è necessaria una macchina a 8 stazioni?
Quando i componenti richiedono molte fasi di formatura o sequenze di formatura complesse.
Q2: È adatto per parti di alta precisione?
SÌ. La deformazione graduale migliora la stabilità dimensionale.
Q3: Quali settori utilizzano comunemente queste apparecchiature?
Produzione automobilistica, componenti aerospaziali, hardware industriale e macchinari.
