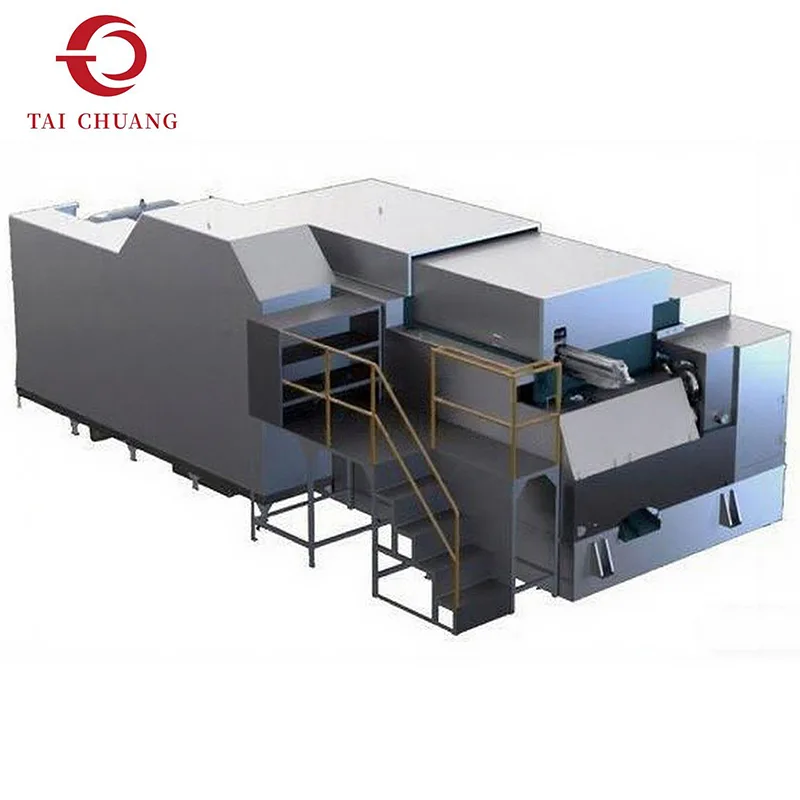

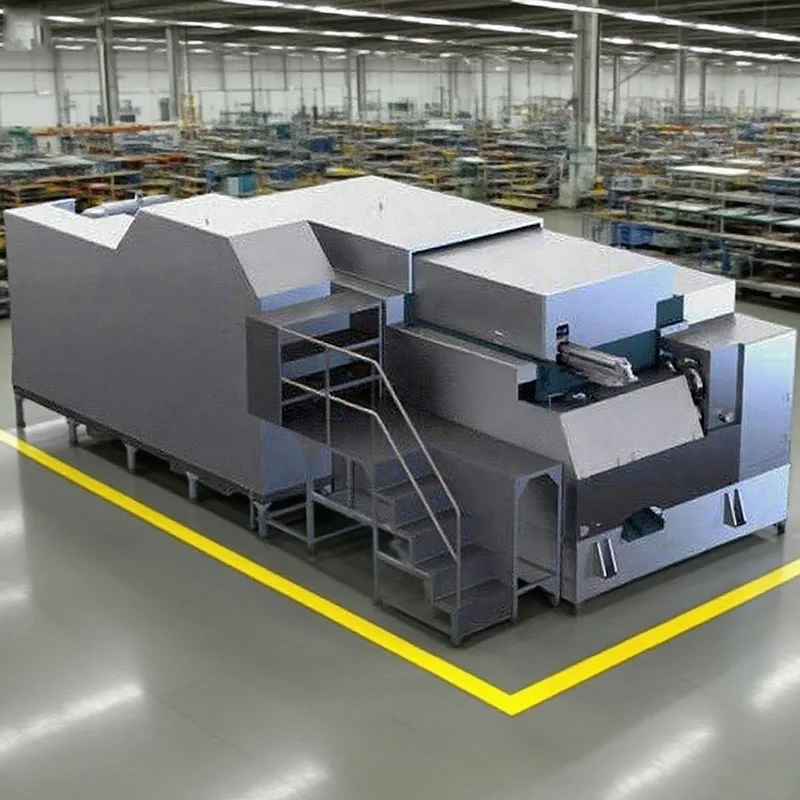

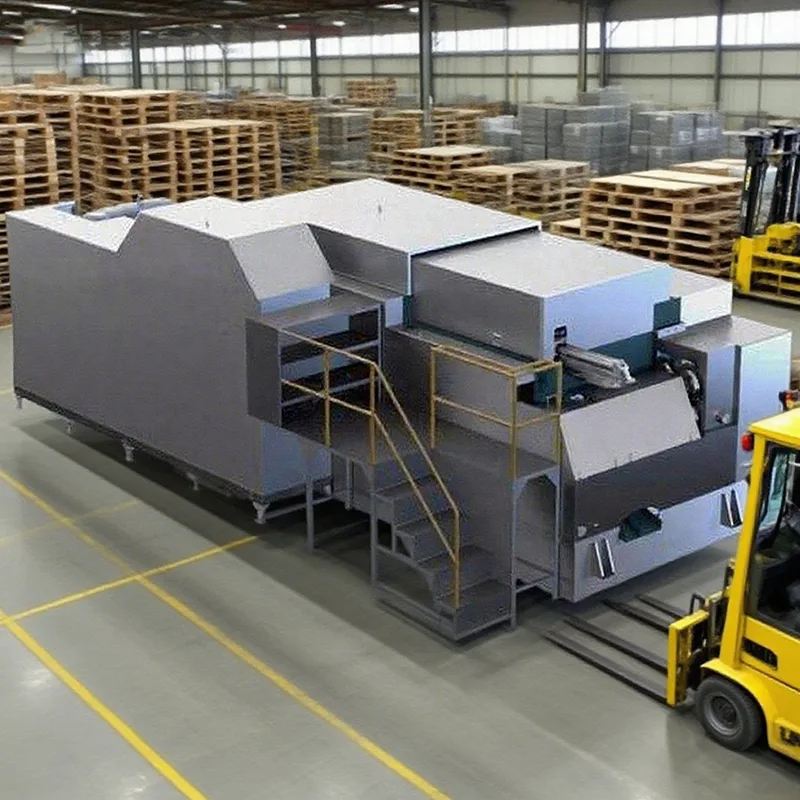

Formatore per dadi a 6 stazioni

Posizionato come formatore di dadi all'interno dei sistemi di macchine per la stampatura a freddo, questo formatore di dadi a 6 stazioni fornito dalla fabbrica TAICHUANG supporta la formatura di dadi stabile e ripetibile. Un processo multistazione applica la deformazione in modo progressivo, contribuendo a mantenere la geometria del dado e il controllo dimensionale coerenti. È adatto agli utenti che danno priorità a risultati di formatura prevedibili e a una chiara gestione del processo per la produzione di dadi standard.

Invia richiesta

Descrizione del prodotto

Una formatrice per dadi a 6 stazioni è una delle configurazioni più ampiamente adottate nei sistemi di stampaggio a freddo per la produzione di dadi. Il suo processo di formatura divide la deformazione del materiale in sei fasi controllate, consentendo di modellare gradualmente il corpo del dado, lo smusso e le caratteristiche interne anziché attraverso una formatura aggressiva in un unico passaggio.

Rispetto alle macchine con stazione inferiore, questa formatrice di dadi offre un maggiore controllo sul flusso del materiale e sulla stabilità dimensionale. Ciascuna stazione svolge una funzione di formatura specifica, contribuendo a ridurre lo stress interno e a migliorare la consistenza complessiva della forma. Questa struttura supporta un comportamento di formatura prevedibile attraverso cicli di produzione estesi. TAICHUANG presenta questa soluzione di stampaggio a freddo per gli acquirenti che si concentrano sulla stabilità del processo, sulla chiarezza degli utensili e sulla geometria coerente del dado attraverso le specifiche di fissaggio standard.

Specifiche del prodotto

Modello	Unità	SJNF8B-6S	SJNF11B-6S	SJNF14B-6S	SJNF17B-6S	SJNF19B-6S	SJNF22B-6S
Stazione di forgiatura	NO.	6	6	6	6	6	6
Attraverso appartamenti di noce	mm	5-8	5.5-12.7	10-17	14-17	14-22	17-22
Dado esagonale adatto	mm	M2.5-M5	M3-M6	M6-M10	M8-M10	M8-M14	M10-M14
Diametro di taglio (massimo)	mm	8	11	14	17	19	22
Lunghezza di taglio (massima)	mm	8	15	15	20	17	25
Lunghezza del calcio d'uscita (max)	mm	12	15	18	20	25	30
Pece	mm	38	50	60	70	80	90
Forgiare il potere	kg	30000	55000	85000	120000	130000	160000
Colpo d'ariete	mm	50	58	70	80	100	120
Uscita per dado	pz/min	120-300	100-280	90-220	70-170	60-140	60-135
Motore principale	kw	7.5	11	15	22	30	37
Motore di lubrificazione	kw	1.5	1.5	2.2	2.2	2.2	2.2
Lubrificante	l	400	600	900	1000	1200	1500
Peso di riferimento per il sollevamento	Tonnellata	3.5	4.5	8	10	14	16
Dimensioni della macchina	cm	185160105	240165110	310210145	320220140	375225160	405245165

Modello	Unità	SJNF24B-6S	SJNF28B-6S	SJNF 33B-6S	SJNF 36B-6S	SJNF 41B-6S	SJNF 50B-6S
Stazione di forgiatura	NO.	6	6	6	6	6	6
Attraverso appartamenti di noce	mm	17-26	24-28	24-33	30-36	30-41	41-50
Dado esagonale adatto	mm	M10-M18	M16-M18	M16-M22	M20-M22	M20-M27	M27-M33
Diametro di taglio (massimo)	mm	24	28	30	36	40	50
Lunghezza di taglio (massima)	mm	22/38	35	40	45	52	70
Lunghezza del calcio d'uscita (max)	mm	30/45	38	38/55	43	68	65
Pece	mm	100	120	140	150	165	195
Forgiare il potere	kg	220000	330000	360000	400000	450000	800000
Colpo d'ariete	mm	110/160	140	146/200	160	210	210
Uscita per dado	pz/min	50-100	50-100	45-80	40-75	40-70	30-55
Motore principale	kw	55	75	110	132	160	250
Motore di lubrificazione	kw	2.2	2.2	2.2	2.2	2.2	2.2
Lubrificante	l	2000	2200	3000	3100	3800	5800
Peso di riferimento per il sollevamento	Tonnellata	25	31	45	52	80	130
Dimensioni della macchina	cm	455295195	510275200	535355215	615385225	720420250	985550270

Panoramica del processo di formazione

Alimentazione del filo e taglio della lunghezza

Formatura iniziale del grezzo

Formatura progressiva del corpo del dado

Sagomatura di angoli e smussi

Raffinatezza dimensionale

Formatura finale e scarico

Questo layout multistazione supporta la deformazione controllata senza tagliare trucioli, preservando l'integrità del materiale.

Domande frequenti

Q1: Quali tipi di dadi sono adatti per una formatrice per dadi a 6 stazioni?

È comunemente usato per dadi esagonali standard e geometrie di dadi simili.

Q2: Questa è considerata una macchina per stampaggio a freddo?

Si, appartiene alla categoria delle macchine stampatrici a freddo e forma i dadi tramite deformazione a freddo.

Q3: È possibile regolare gli utensili per diverse dimensioni di dadi?

La gamma di dimensioni del dado dipende dalla configurazione degli utensili e dall'impostazione della macchina.

Applicazioni tipiche

Il nostro formatore per dadi a 6 stazioni può essere utilizzato durante la produzione di:

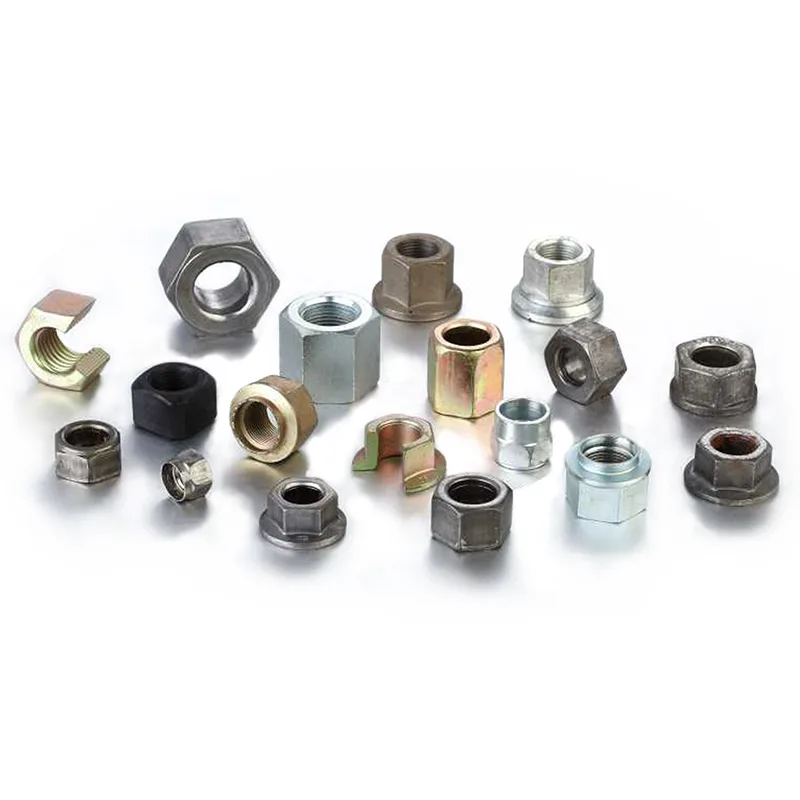

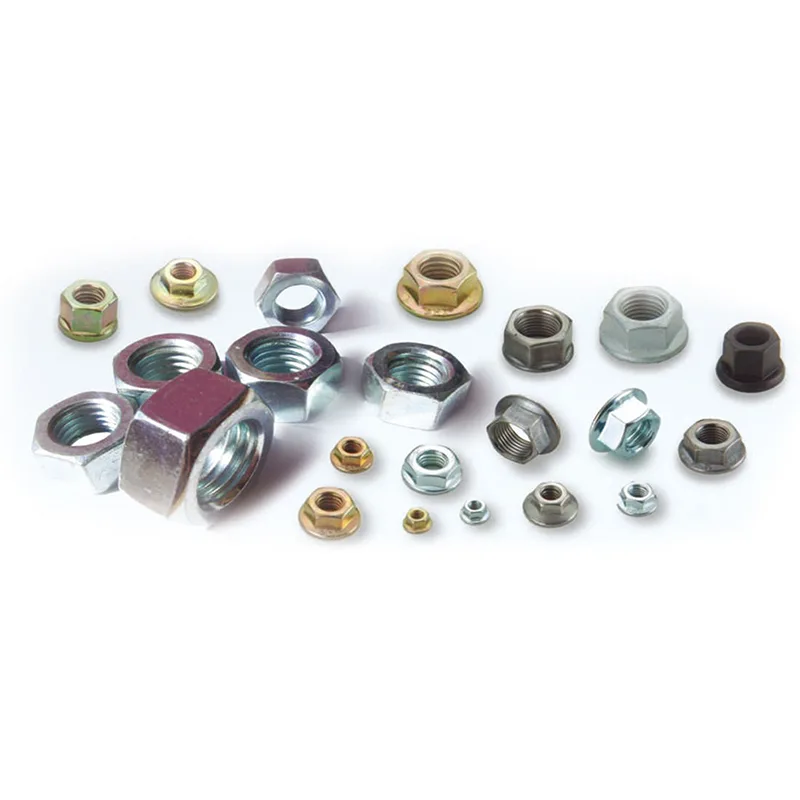

Dadi esagonali e dadi industriali standard

Componenti di fissaggio automobilistici

Elementi di fissaggio per macchinari e attrezzature

Dadi filettati per uso generale
