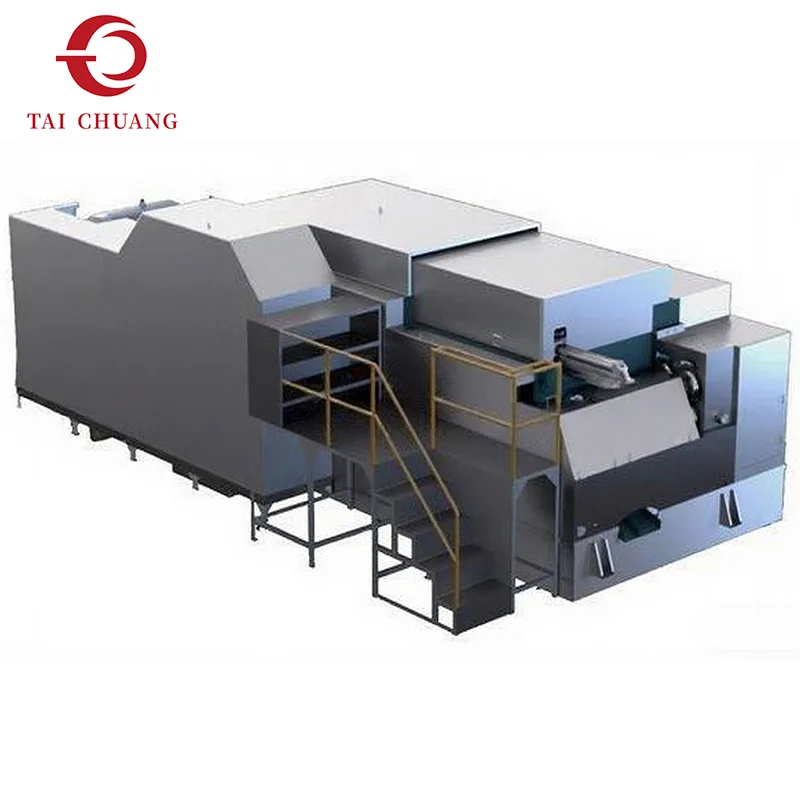

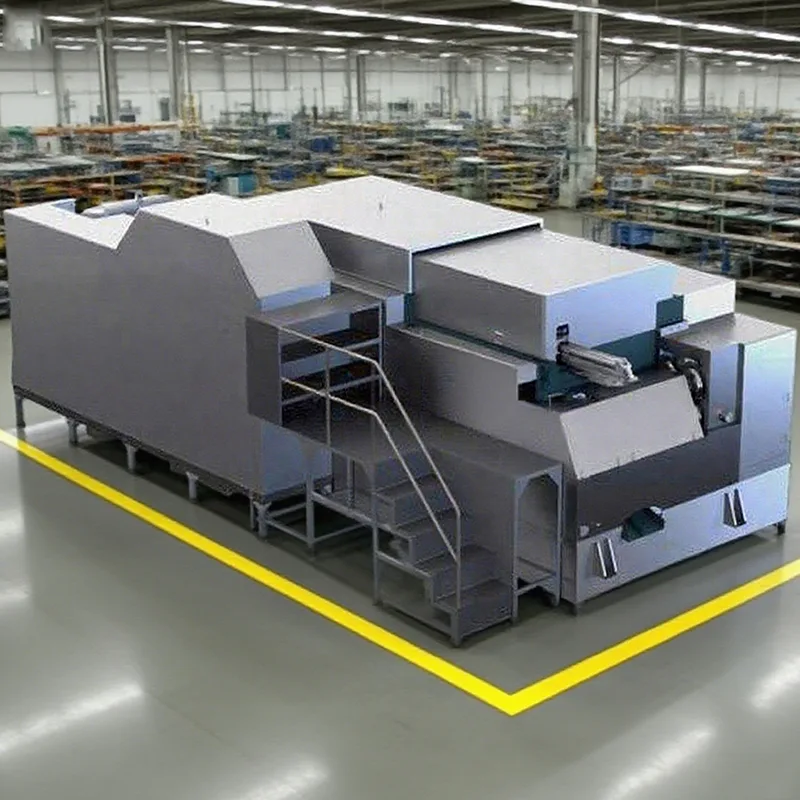

La formatrice per dadi a corsa lunga a 8 stazioni rappresenta un livello avanzato nell'ambito dei sistemi di stampaggio a freddo per la produzione di dadi. Aumentando sia il numero di fasi di formatura che la lunghezza della corsa disponibile, questa configurazione consente di distribuire la deformazione del materiale su un percorso di formatura più lungo e più controllato.
Rispetto alle formatrici per dadi a 6 o 7 stazioni, le stazioni aggiuntive offrono una maggiore flessibilità nella modellatura di contorni complessi, caratteristiche interne e zone di transizione. Il design a corsa lunga supporta ulteriormente requisiti di formatura più profondi consentendo una deformazione graduale anziché forzare il flusso di materiale entro una corsa limitata.
Questo tipo di formatore per dadi viene generalmente valutato quando le configurazioni standard si avvicinano ai limiti di formatura. TAICHUANG presenta questa soluzione per i clienti che richiedono un grado più elevato di libertà di formatura e desiderano ridurre il rischio di processo quando si producono dadi complessi o strutturalmente impegnativi.
|
Modello |
Unità |
SJNF11B-8SL |
SJNF14B-8SL |
SJNF19B-8SL |
SJNF24B-8SL |
SJNF 33B-8SL |
SJNF41B-8SL |
|
Stazione di forgiatura |
NO. |
8 |
8 |
8 |
8 |
8 |
8 |
|
Diametro di taglio (massimo) |
mm |
11 |
14 |
19 |
24 |
30 |
40 |
|
Lunghezza di taglio (massima) |
mm |
36 |
40 |
48 |
60 |
75 |
85 |
|
Lunghezza del calcio d'uscita (max) |
mm |
40 |
60 |
60 |
80 |
100 |
120 |
|
Lunghezza P.K.O (massima) |
mm |
16 |
18 |
20 |
25 |
30 |
35 |
|
Pece |
mm |
50 |
60 |
80 |
100 |
140 |
165 |
|
Forgiare il potere |
kg |
60000 |
120000 |
185000 |
300000 |
400000 |
550000 |
|
Colpo d'ariete |
mm |
160 |
200 |
220 |
280 |
280 |
360 |
|
Uscita per dado |
pz/min |
55-140 |
60-110 |
50-90 |
45-80 |
40-70 |
40-60 |
|
Motore principale |
kw |
15 |
22 |
45 |
55 |
160 |
220 |
|
Motore di lubrificazione |
kw |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Lubrificante |
l |
1000 |
1400 |
1800 |
3200 |
3800 |
5500 |
|
Peso di riferimento per il sollevamento |
Tonnellata |
7 |
12 |
23 |
40 |
65 |
108 |
|
Dimensioni della macchina |
cm |
290*195*130 |
350*240*150 |
470*295*195 |
570*355*210 |
645*430*230 |
830*525*265 |
La nostra formatrice per dadi a corsa lunga a 8 stazioni si concentra su:
Deformazione progressiva con ridotta concentrazione degli sforzi
Corsa di formatura estesa per profili di dadi più profondi o più spessi
Controllo migliorato sulle transizioni della geometria intermedia
Maggiore tolleranza per design complessi di dadi
Segmentando il lavoro di formatura in più fasi, la macchina aiuta a mantenere la consistenza della forma e la stabilità dimensionale durante tutto il ciclo di formatura.

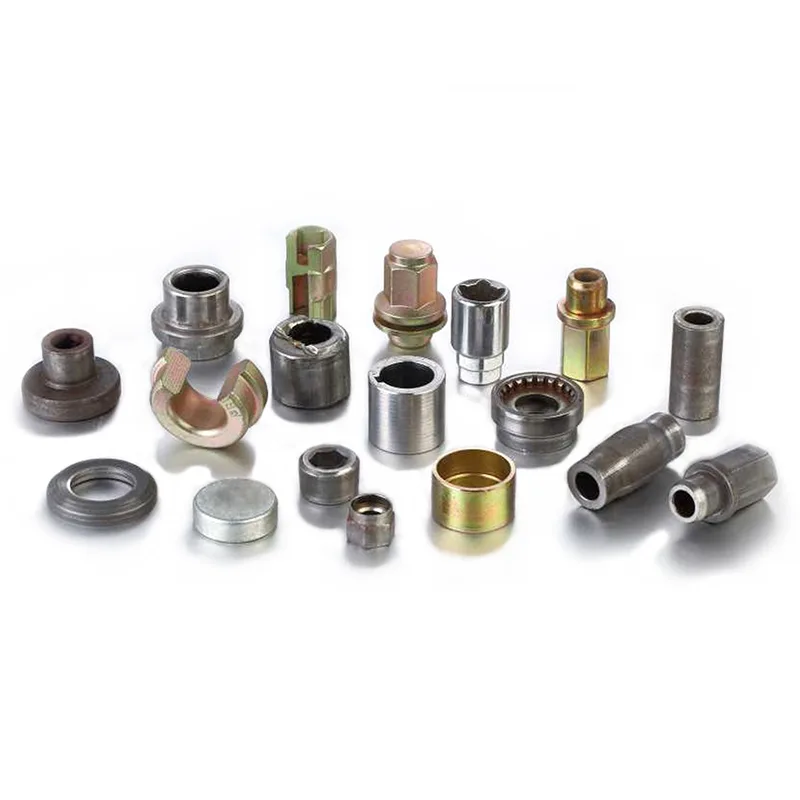

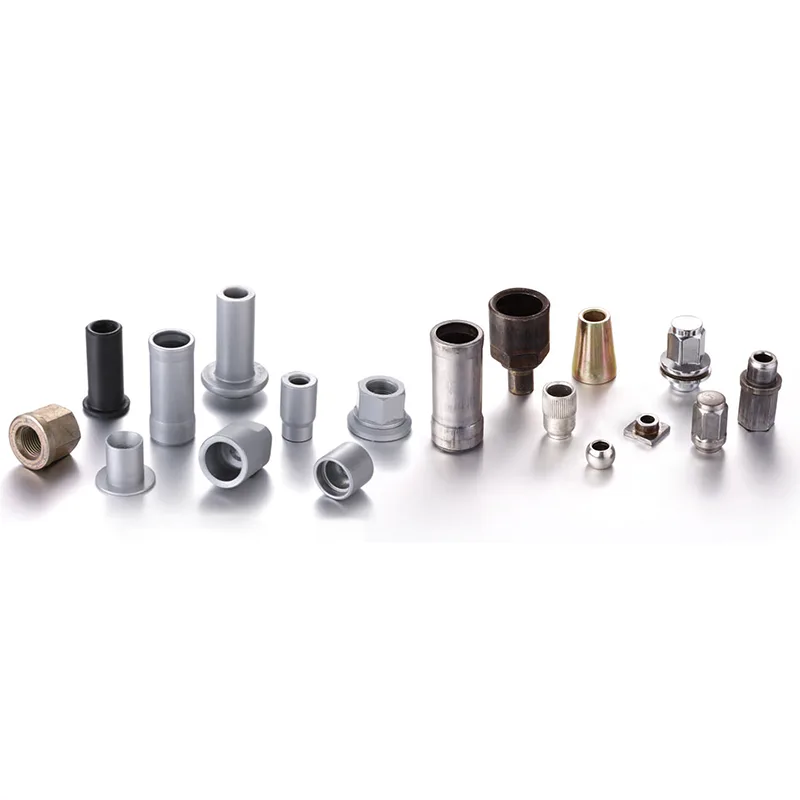

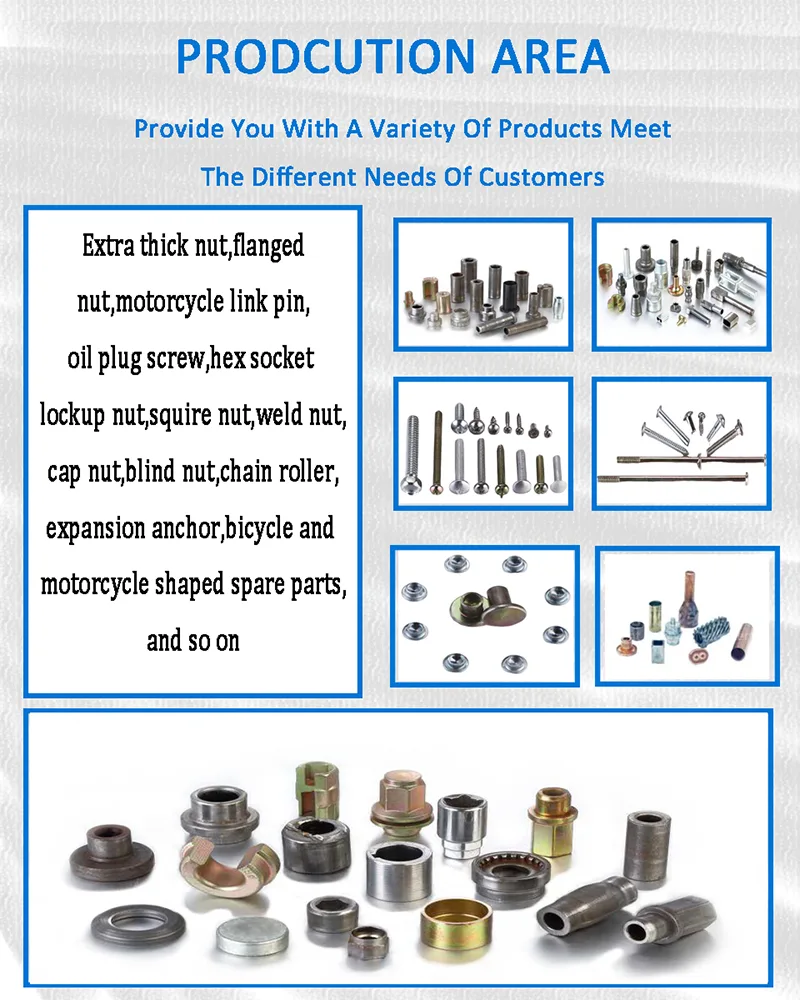

Noci con contorni esterni complessi
Dadi spessi o alti con profili interni profondi
Disegni di dadi strutturali o portanti
Elementi di fissaggio progettati che richiedono un'elevata precisione di formatura
La deformazione a freddo si basa sul flusso controllato del materiale piuttosto che sulla rimozione del materiale. Nella formatura avanzata dei dadi, la sfida non è la velocità, ma la stabilità. Il formatore per dadi a corsa lunga a 8 stazioni fornisce un margine di formatura aggiuntivo, consentendo a ciascuna fase di operare entro un intervallo di deformazione controllato. TAICHUANG assiste i clienti nella valutazione di questo formatore per dadi in base alla complessità del disegno, al comportamento dei materiali e a considerazioni sulla stabilità della produzione a lungo termine.
Q1: Quando è necessario un formatore per dadi a 8 stazioni?
Viene preso in considerazione quando la geometria del dado è complessa o quando il numero di stazioni standard non fornisce più un controllo di formatura sufficiente.
D2: Qual è il vantaggio di combinare la corsa lunga con più stazioni?
Permette deformazioni più profonde e graduali, riducendo lo stress di formatura e migliorando la consistenza.
Q3: È ancora una macchina per la stampatura a freddo?
Sì, forma le noci per deformazione a freddo senza tagliarle.
