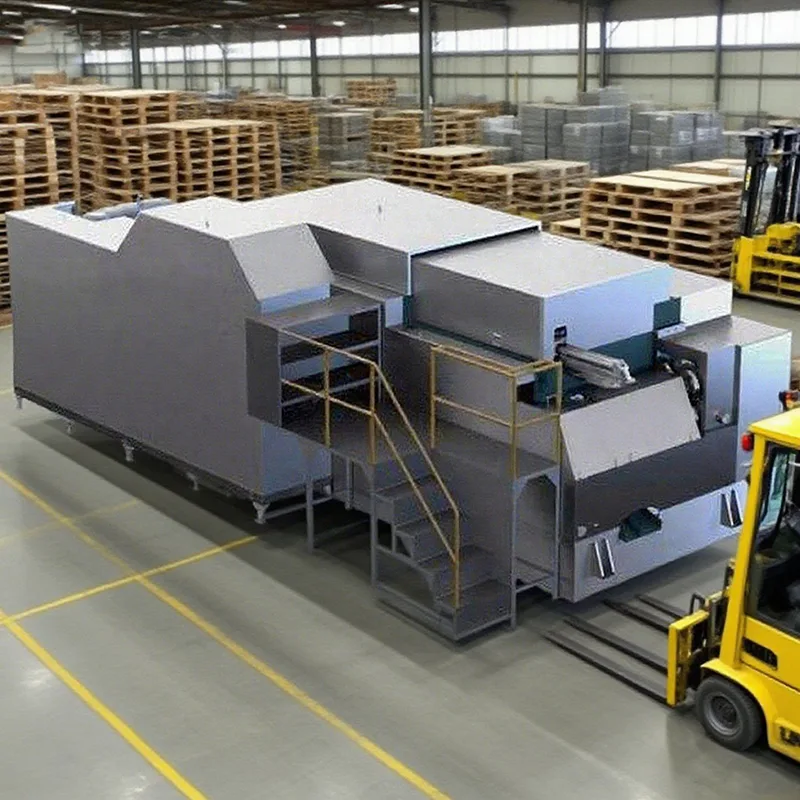

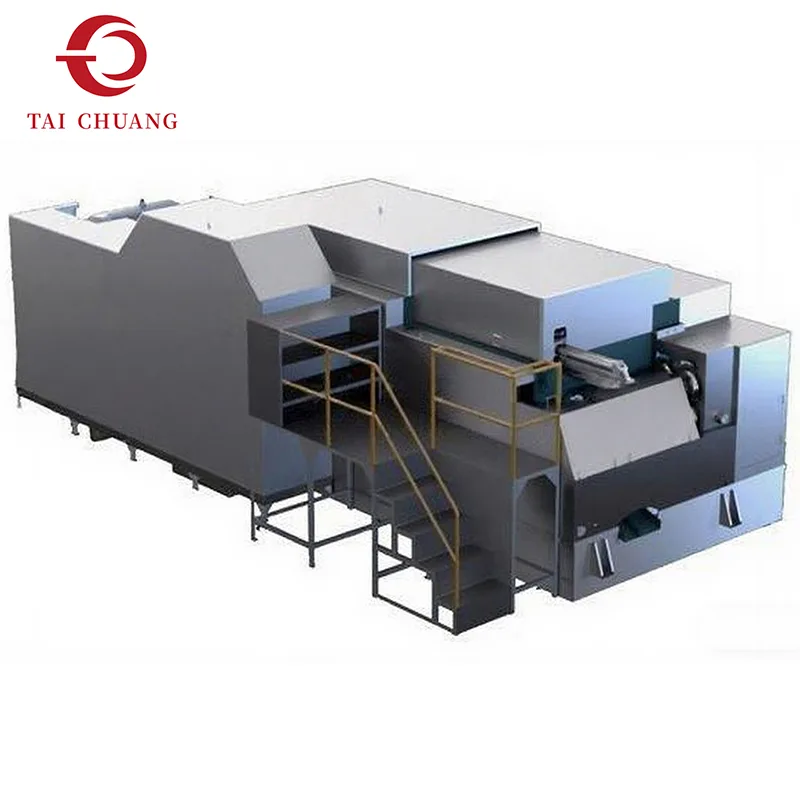

Una formatrice per dadi a 7 stazioni è posizionata sopra le configurazioni standard offrendo una maggiore risoluzione di formatura durante tutto il ciclo di produzione. Nei sistemi di stampaggio a freddo, la stazione aggiuntiva consente di distribuire la deformazione in modo più graduale, contribuendo a stabilizzare la geometria del dado e a migliorare la consistenza della forma.
Rispetto alla formatrice di dadi a sei stazioni, questa configurazione offre maggiore flessibilità durante la formatura di dadi con smussi, contorni o transizioni dimensionali che richiedono una sagomatura controllata. Ciascuna stazione di formatura contribuisce con una fase definita, riducendo la concentrazione dello stress e migliorando la ripetibilità attraverso i cicli di produzione.
TAICHUANG presenta la formatrice per dadi a 7 stazioni come soluzione per gli acquirenti che valutano la capacità avanzata di formatura dei dadi mantenendo una logica di processo e un controllo degli utensili chiari.
|
Modello |
Unità |
SJNF8B-7S |
SJNF 11B-7S |
SJNF14B-7S |
SJNF 19B-7S |
SJNF24B-7S |
SJNF33B-7S |
|
Stazione di forgiatura |
NO. |
7 |
7 |
7 |
7 |
7 |
7 |
|
Attraverso appartamenti di noce |
mm |
5-8 |
5.5-12.7 |
10-17 |
14-22 |
17-26 |
24-33 |
|
Dado esagonale adatto |
mm |
M2.5-M5 |
M3-M6 |
M6-M10 |
M8-M14 |
M10-M18 |
M16-M22 |
|
Diametro di taglio (massimo) |
mm |
8 |
11 |
14 |
19 |
24 |
30 |
|
Lunghezza di taglio (massima) |
mm |
12 |
18 |
20 |
22 |
38 |
40 |
|
Lunghezza del calcio d'uscita (max) |
mm |
15 |
20 |
25 |
28 |
45 |
55 |
|
Pece |
mm |
38 |
50 |
60 |
80 |
100 |
140 |
|
Forgiare il potere |
kg |
35.000 |
58.000 |
100.000 |
150.000 |
300.000 |
400.000 |
|
Colpo d'ariete |
mm |
58 |
76 |
100 |
110 |
160 |
200 |
|
Uscita per dado |
pz/min |
110-260 |
90-220 |
80-180 |
60-120 |
50-80 |
40-70 |
|
Motore principale |
kw |
7.5 |
11 |
15 |
37 |
55 |
132 |
|
Motore di lubrificazione |
kw |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Lubrificante |
L |
400 |
700 |
1000 |
1400 |
2000 |
3400 |
|
Peso di riferimento per il sollevamento |
Tonnellata |
4 |
5.5 |
9 |
16 |
30 |
50 |
|
Dimensioni della macchina |
cm |
210*160*110 |
260*170*130 |
310*220*160 |
380*240*170 |
480*320*215 |
590*390*230 |
|
Modello |
Unità |
SJNF11B-7SL |
SJNF14B-7SL |
SJNF17B-7SL |
SJNF19B-7SL |
SJNF24B-7SL |
SJNF 33B-7SL |
SJNF41B-7SL |
SJNF41B-7SL(120L) |
|
Stazione di forgiatura |
NO. |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
Diametro di taglio (massimo) |
mm |
11 |
14 |
17 |
19 |
24 |
30 |
40 |
40 |
|
Lunghezza di taglio (massima) |
mm |
36 |
40 |
55 |
48 |
60 |
75 |
68 |
85 |
|
Lunghezza del calcio d'uscita (max) |
mm |
40 |
60 |
60 |
60 |
80 |
100 |
80 |
120 |
|
Lunghezza P.K.O (massima) |
mm |
16 |
18 |
19 |
20 |
25 |
30 |
30 |
35 |
|
Pece |
mm |
50 |
60 |
70 |
80 |
100 |
140 |
165 |
165 |
|
Forgiare il potere |
kg |
60.000 |
120.000 |
125.000 |
185.000 |
300.000 |
400.000 |
500.000 |
550.000 |
|
Colpo d'ariete |
mm |
160 |
200 |
210 |
220 |
280 |
280 |
240 |
360 |
|
Uscita per dado |
pz/min |
55-140 |
60-110 |
50-100 |
50-90 |
45-80 |
40-80 |
40-75 |
40-70 |
|
Motore principale |
kw |
15 |
22 |
30 |
41 |
55 |
160 |
220 |
220 |
|
Motore di lubrificazione |
kw |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Lubrificante |
L |
800 |
1.200 |
1.300 |
1.600 |
3.000 |
3.500 |
4.000 |
5.000 |
|
Peso di riferimento per il sollevamento |
Tonnellata |
6 |
10 |
12 |
20 |
35 |
57 |
85 |
95 |
|
Dimensioni della macchina |
cm |
290*170*130 |
350*220*150 |
370*240*170 |
470*260*195 |
579*310*210 |
645*375*230 |
780*450*250 |
830*465*265 |
La sequenza di formatura include tipicamente quanto segue:
Alimentazione del materiale e taglio del grezzo
Modellamento iniziale del corpo
Formatura progressiva del profilo del dado
Affinamento intermedio della geometria
Definizione di angoli e smussi
Correzione dimensionale
Formatura finale e scarico
Questo approccio graduale consente al formatore di dadi a 7 stazioni di gestire la deformazione del materiale passo dopo passo, il che è fondamentale per le geometrie dei dadi più complesse.

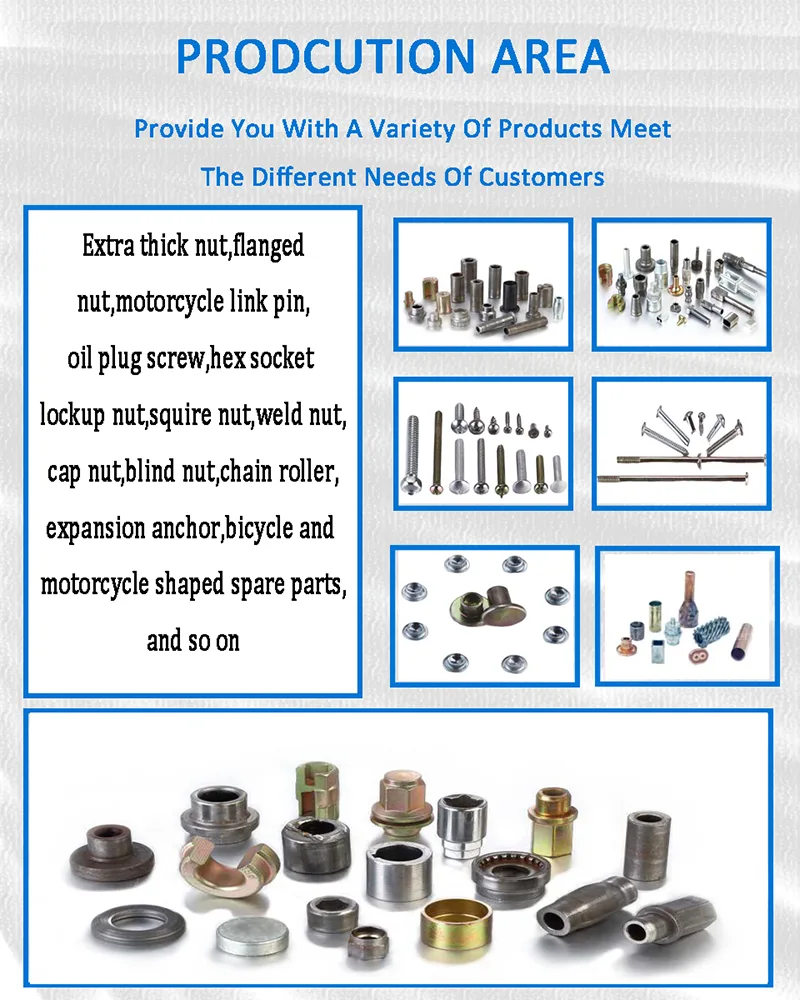

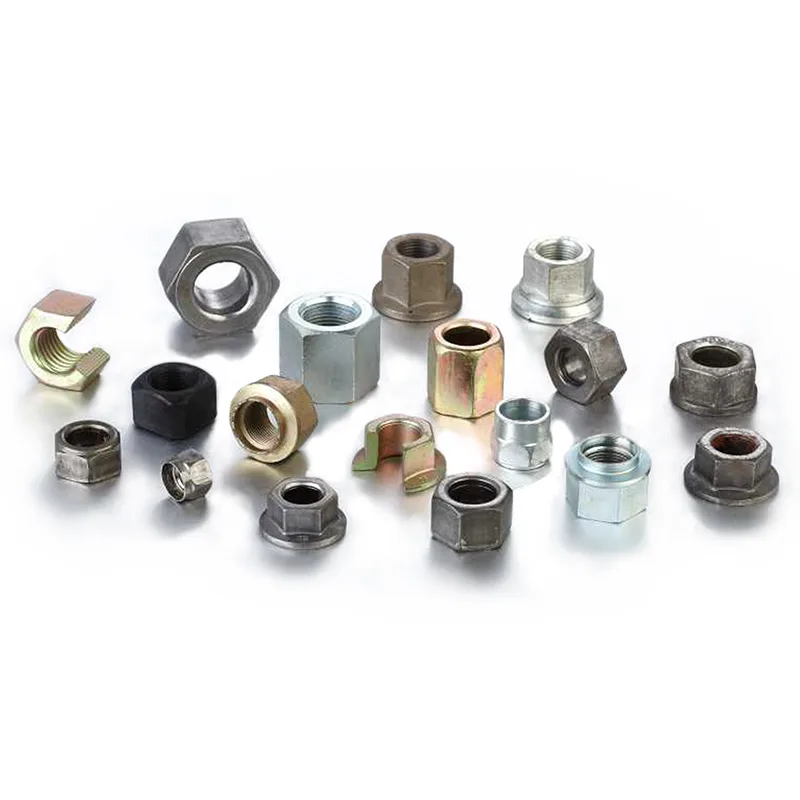

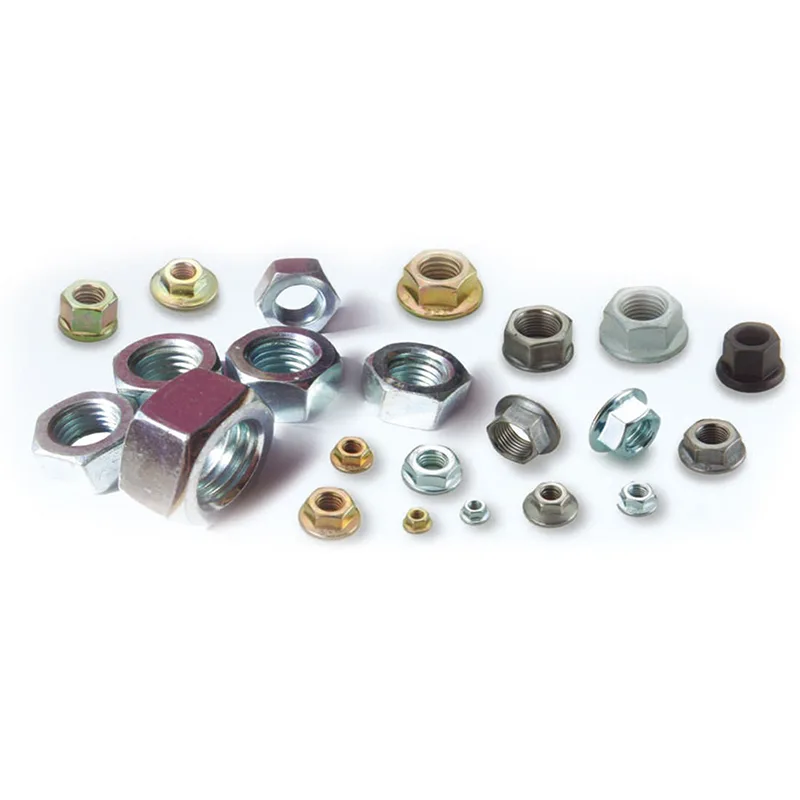

Dadi con contorni o smussi speciali
Componenti di fissaggio automobilistico e meccanico
Dadi industriali con aspettative dimensionali più ristrette
Elementi di fissaggio ingegnerizzati che richiedono una geometria coerente
La formatura dei dadi con stampaggio a freddo si basa sulla deformazione anziché sulla lavorazione meccanica. Aggiungendo una stazione aggiuntiva, il formatore dadi a 7 stazioni aiuta a migliorare il flusso interno del materiale e la consistenza della superficie. Gli acquirenti in genere valutano questa macchina in base alla stabilità degli utensili, alla ripetibilità della formatura e all'adattabilità a diversi design di dadi.
TAICHUANG supporta i clienti allineando le configurazioni dei dadi con i disegni dei prodotti, le proprietà dei materiali e gli obiettivi di pianificazione della produzione.
Q1: Perché scegliere una formatrice per dadi a 7 stazioni invece di un modello a 6 stazioni?
La stazione aggiuntiva consente un controllo più preciso sul flusso del materiale e supporta forme di dadi più complesse.
Q2: È ancora considerata una macchina per la stampatura a freddo?
Sì, forma i dadi per deformazione a freddo senza asportazione di materiale.
D3: Un numero maggiore di stazioni aumenta la complessità della configurazione?
L'installazione richiede pianificazione, ma offre anche una maggiore flessibilità di formatura.
