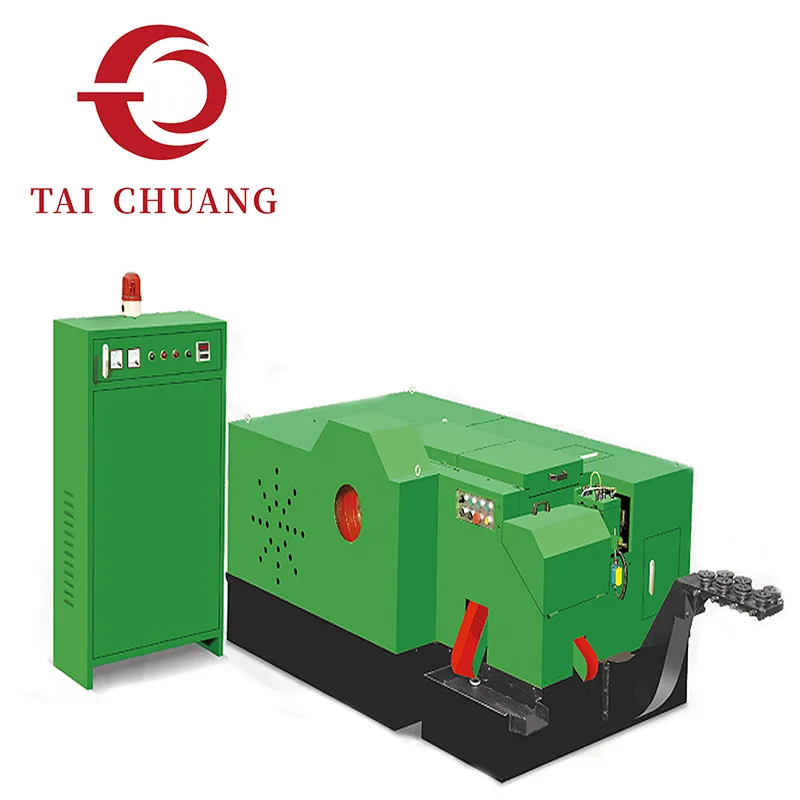

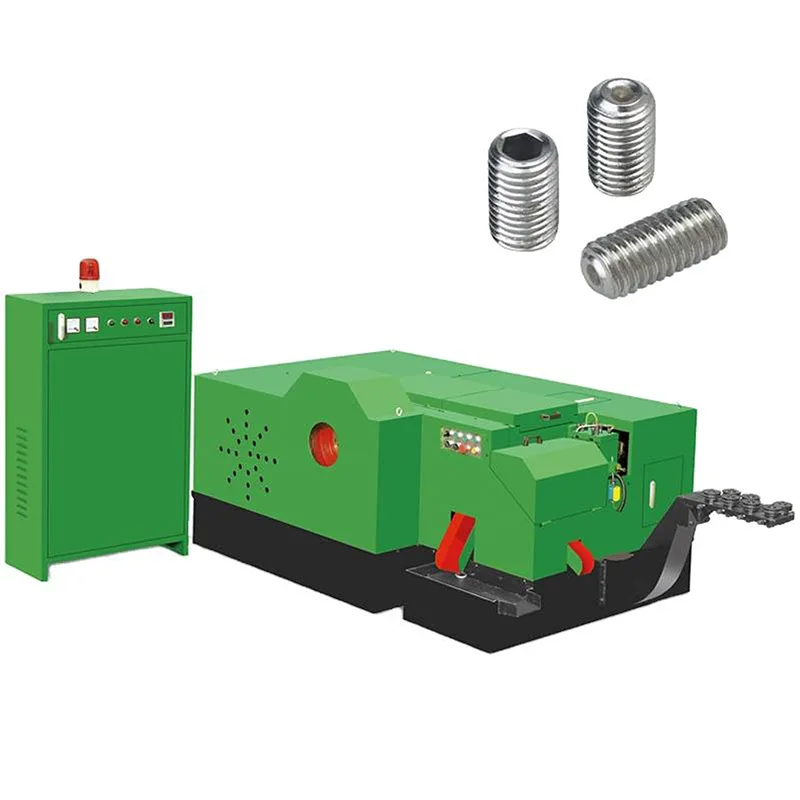

La formatrice per dadi di piccole dimensioni è ottimizzata per la formatura di dadi con diametri relativamente piccoli e dettagli strutturali fini. Nelle applicazioni delle macchine per stampaggio a freddo, i pezzi più piccoli introducono diverse sfide, come la sensibilità all'allineamento, il controllo del flusso del materiale e la variazione dimensionale.

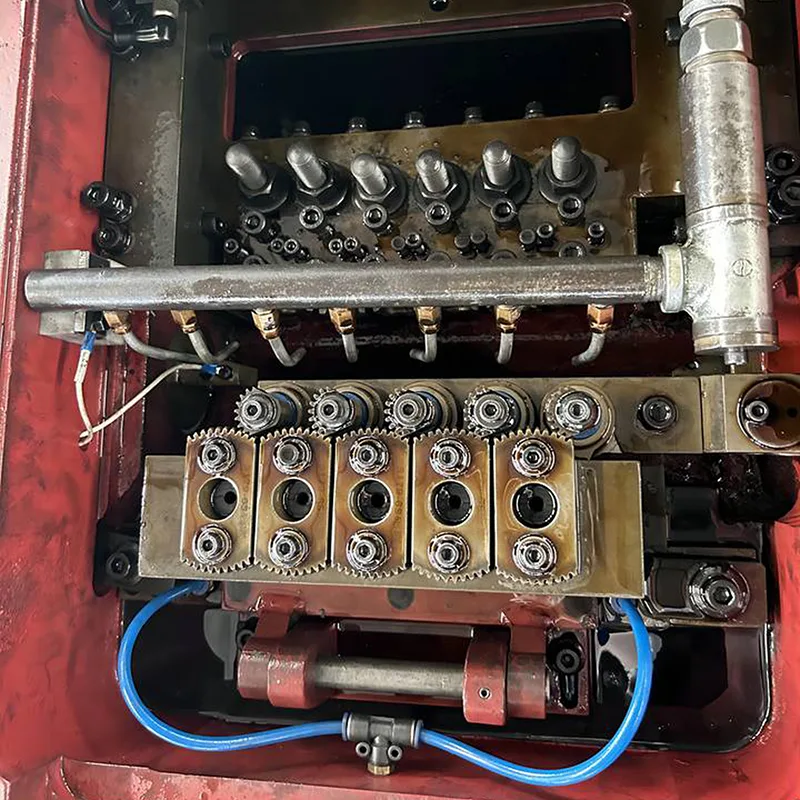

Piuttosto che concentrarsi sulla capacità di formatura, questo formatore di dadi enfatizza la precisione, la stabilità e il posizionamento ripetibile. Le fasi di lavorazione e formatura sono predisposte per supportare la deformazione controllata adatta ai profili di dadi di piccole dimensioni, contribuendo a mantenere una geometria coerente durante la produzione continua.
TAICHUANG presenta questa soluzione per gli acquirenti che danno priorità alla precisione e all'affidabilità nella produzione di dadi di piccole dimensioni piuttosto che all'elevata complessità di formatura.
|
Modello |
TCNF-8B6S |
TCNF-8B6L |
TCNF-11B6S |
TCNF-11B6L |
|
Stampi Quantità/NO. |
6 |
6 |
6 |
6 |
|
Prodotti Diametro Esterno/mm |
5-8 |
5-8 |
5.5-12.7 |
5.5-12.7 |
|
Prodotti Dimensioni/mm |
M2.5-M5 |
M2.5-M5 |
M3-M6 |
M3-M6 |
|
Diametro massimo di taglio/mm |
8 |
8 |
12 |
12 |
|
Lunghezza massima di taglio/mm |
10 |
15 |
20 |
35 |
|
Passo matrice/mm |
38 |
38 |
50 |
50 |
|
Forza di pressione/kg |
30000 |
30000 |
65000 |
65000 |
|
Capacità/pz/min |
160-200 |
160-200 |
120-160 |
120-160 |
|
Lubrificante Motore/kw |
1.5 |
1.5 |
1.5 |
1.5 |
|
Consumo Lubrificanti/L |
400 |
400 |
600 |
600 |
|
Potenza motore principale/kw |
7.5 |
7.5 |
11 |
11 |
|
Volume (L*P*A)/cm |
300*136*100 |
300*136*100 |
390*163*126 |
390*163*126 |
|
Peso/kg |
2100 |
2100 |
4200 |
4200 |
|
Modello |
TCNF-14B6S | TCNF-14B6L | TCNF-17B6S | TCNF-19B6S |
|
Stampi Quantità/NO. |
6 | 6 | 6 | 6 |
|
Prodotti Diametro Esterno/mm |
10-17 | 10-17 | 14-17 | 14-22 |
|
Prodotti Dimensioni/mm |
M6-M10 | M6-M10 | M8-M10 | M8-M14 |
|
Diametro massimo di taglio/mm |
14 | 14 | 17 | 19 |
|
Lunghezza massima di taglio/mm |
25 | 35 | 40 | 60 |
|
Passo matrice/mm |
60 | 60 | 70 | 80 |
|
Forza di pressione/kg |
90000 | 90000 | 120000 | 200000 |
|
Capacità/pz/min |
100-160 | 100-160 | 100-140 | 80-140 |
|
Lubrificante Motore/kw |
2.2 | 2.2 | 2.2 | 2.2 |
|
Consumo Lubrificanti/L |
900 | 900 | 1200 | 1600 |
|
Potenza motore principale/kw |
15 | 15 | 30 | 45 |
|
Volume (L*P*A)/cm |
460*193*155 | 460*193*155 | 480*220*180 | 510*230*190 |
|
Peso/kg |
8500 | 8500 | 11500 | 16000 |
Posizionamento stabile del materiale per pezzi di piccole dimensioni
Deformazione controllata per ridurre la variazione dimensionale
Ritmo di formatura ottimizzato per dadi di dimensioni compatte
Migliore coerenza nei lunghi cicli di produzione

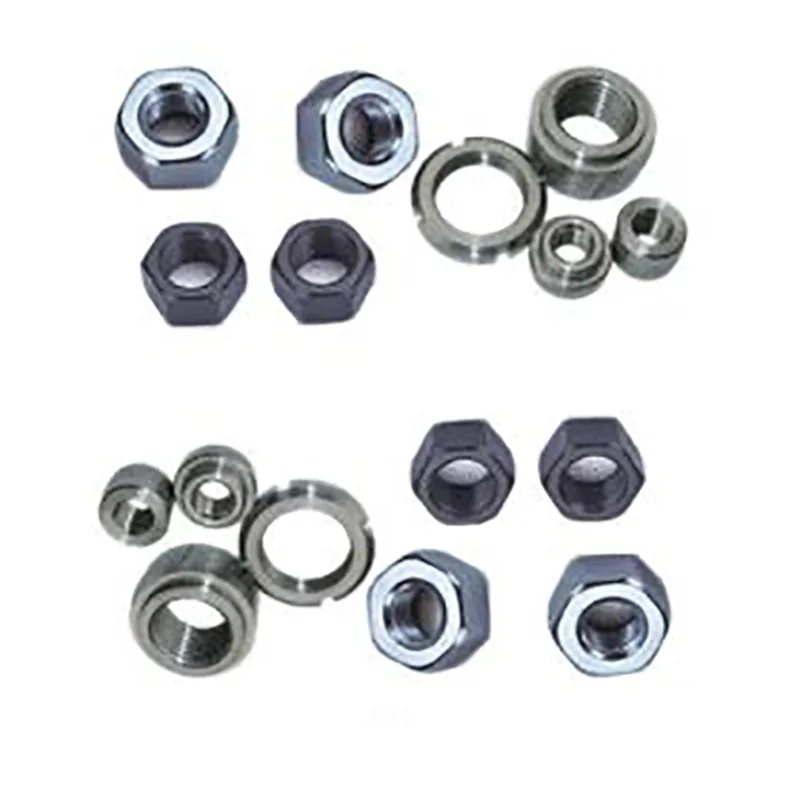

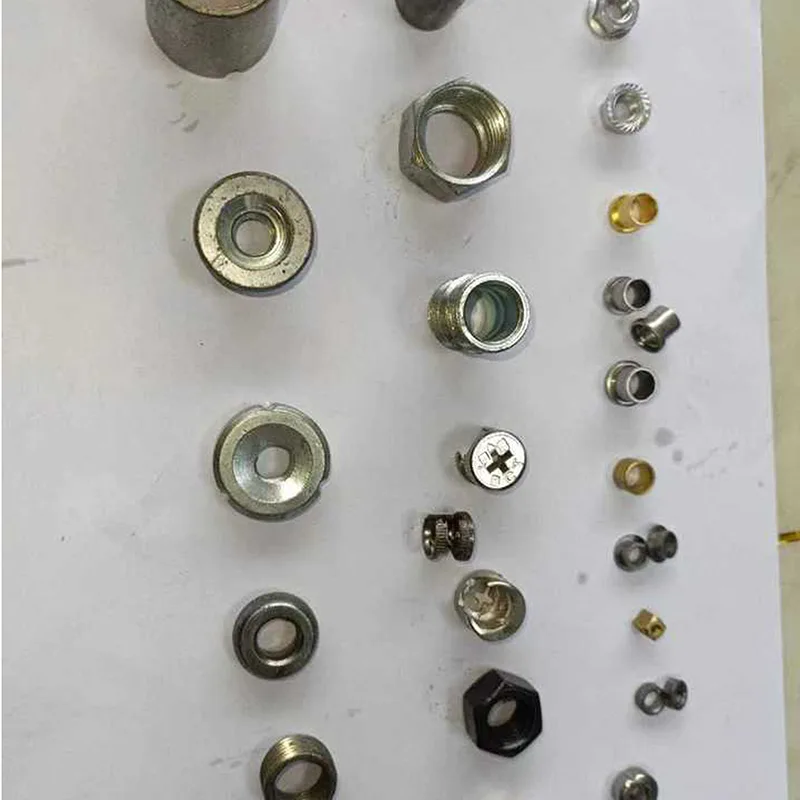

Piccoli dadi esagonali
Viteria di precisione per elettronica e macchinari
Componenti meccanici leggeri
Sistemi di fissaggio compatti
La formatura di piccoli dadi richiede un attento equilibrio tra forza di formatura e controllo della deformazione. Una forza eccessiva può causare instabilità, mentre un controllo insufficiente può portare a incongruenze dimensionali. Il formatore di dadi di piccole dimensioni risolve questo problema concentrandosi sul comportamento di formatura prevedibile piuttosto che sulla massima produttività.
TAICHUANG supporta i clienti aiutando ad abbinare la configurazione del dado precedente alle dimensioni del dado, alle caratteristiche del materiale e alle aspettative di precisione.
Q1: Cosa definisce una formatrice per dadi di "piccole dimensioni"?
È progettato per dadi di dimensioni più piccole che richiedono un controllo preciso della formatura.
Q2: può essere utilizzato per dadi standard?
Sì, ma viene selezionato principalmente quando la precisione delle dimensioni ridotte è una priorità.
Q3: È adatto per applicazioni di fissaggio di precisione?
Viene comunemente valutato per applicazioni in cui la coerenza dimensionale è fondamentale.
