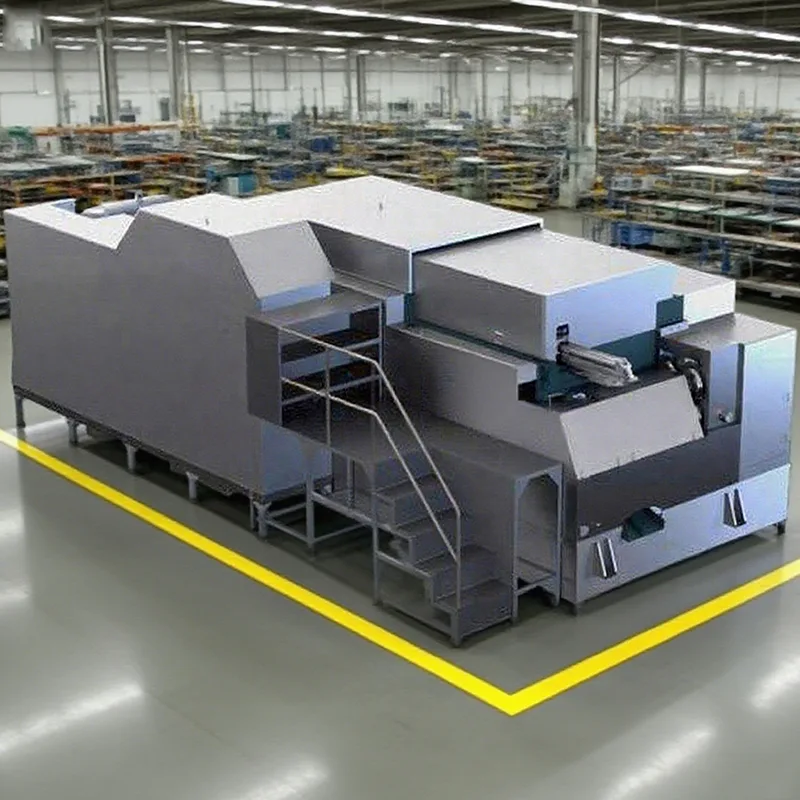

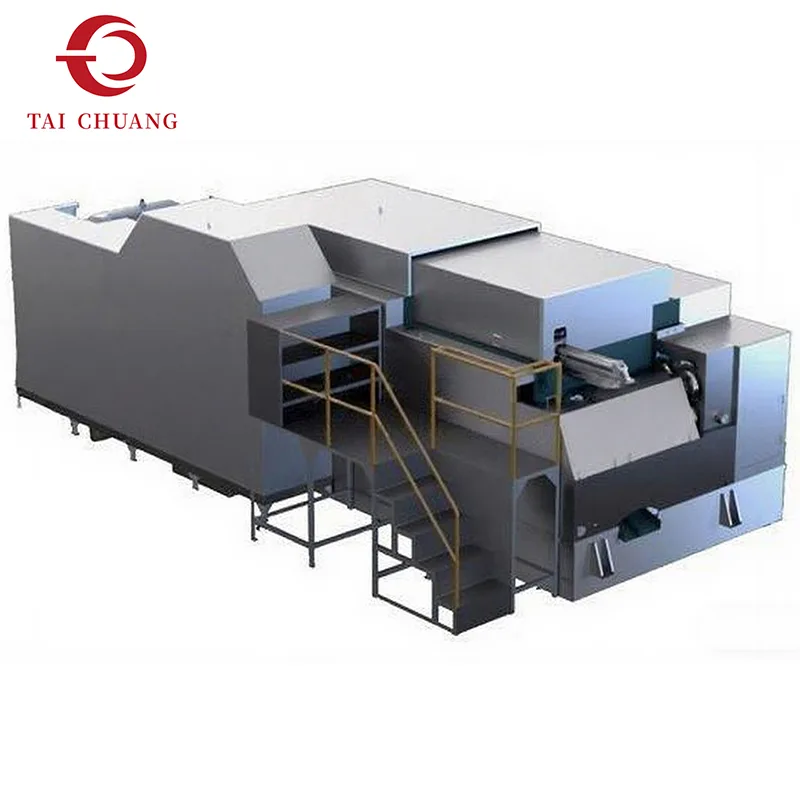

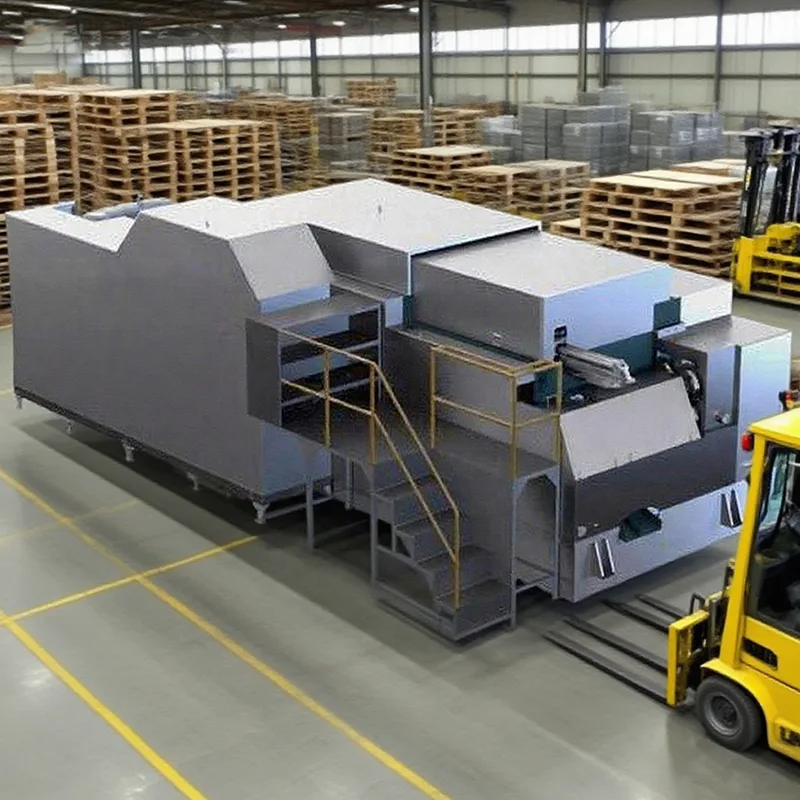

La formatrice per dadi a corsa lunga a 7 stazioni si basa sui vantaggi di un layout di formatura multistazione introducendo al contempo una corsa estesa del punzone. Questa combinazione consente una deformazione più profonda del materiale senza compromettere la stabilità della formatura, rendendolo adatto per dadi più spessi o più alti.
Nelle applicazioni con macchine per stampaggio a freddo, le configurazioni a corsa lunga vengono valutate per la loro capacità di mantenere la continuità del flusso di materiale durante le operazioni di formatura più profonde. Distribuendo la deformazione su sette stazioni e consentendo una lunghezza della corsa aggiuntiva, questo formatore di dadi aiuta a ridurre lo stress di formatura e a migliorare la consistenza dimensionale.
TAICHUANG presenta questa soluzione per i clienti che producono dadi che superano i requisiti di altezza standard o di profilo interno.
|
Modello |
Unità |
SJNF11B-7SL |
SJNF14B-7SL |
SJNF18B-7SL |
SJNF24B-7SL |
SJNF 33B-7SL |
SJNF41B-7SL |
SJNF41B-7SL(120L) |
|
Stazione di forgiatura |
NO. |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
Diametro di taglio (massimo) |
mm |
11 |
14 |
19 |
24 |
30 |
40 |
40 |
|
Lunghezza di taglio (massima) |
mm |
36 |
40 |
48 |
60 |
75 |
68 |
85 |
|
Lunghezza del calcio d'uscita (max) |
mm |
40 |
60 |
60 |
80 |
100 |
80 |
120 |
|
Lunghezza P.K.O (massima) |
mm |
16 |
18 |
20 |
25 |
30 |
30 |
35 |
|
Pece |
mm |
50 |
60 |
80 |
100 |
140 |
165 |
165 |
|
Forgiare il potere |
kg |
60000 |
120000 |
185000 |
300000 |
400000 |
500000 |
500000 |
|
Colpo d'ariete |
mm |
160 |
200 |
220 |
280 |
280 |
240 |
360 |
|
Uscita per dado |
pz/min |
55-140 |
60-110 |
50-90 |
45-80 |
40-90 |
40-85 |
40-75 |
|
Motore principale |
kw |
15 |
22 |
45 |
55 |
160 |
220 |
220 |
|
Motore di lubrificazione |
kw |
1.5 |
2.2 |
2.2 |
1.52.2 |
1.52.2 |
1.52.2 |
1.52.2 |
|
lubrificante |
L |
800 |
1000 |
1400 |
1800 |
1900 |
2200 |
3000 |
|
Peso approssimativo |
Tonnellata |
6 |
10 |
20 |
35 |
57 |
85 |
95 |
|
Dimensioni della macchina |
cm |
290*170*130 |
340*210*150 |
470*255*195 |
560*300*200 |
640*375*230 |
765*400*260 |
830*460*265 |
Corsa del punzone aumentata per profili di dadi più profondi
Miglioramento del controllo del flusso di materiale nelle fasi di formatura
Rischio ridotto di squilibrio deformativo
Adattabilità migliorata per progetti di dadi specializzati

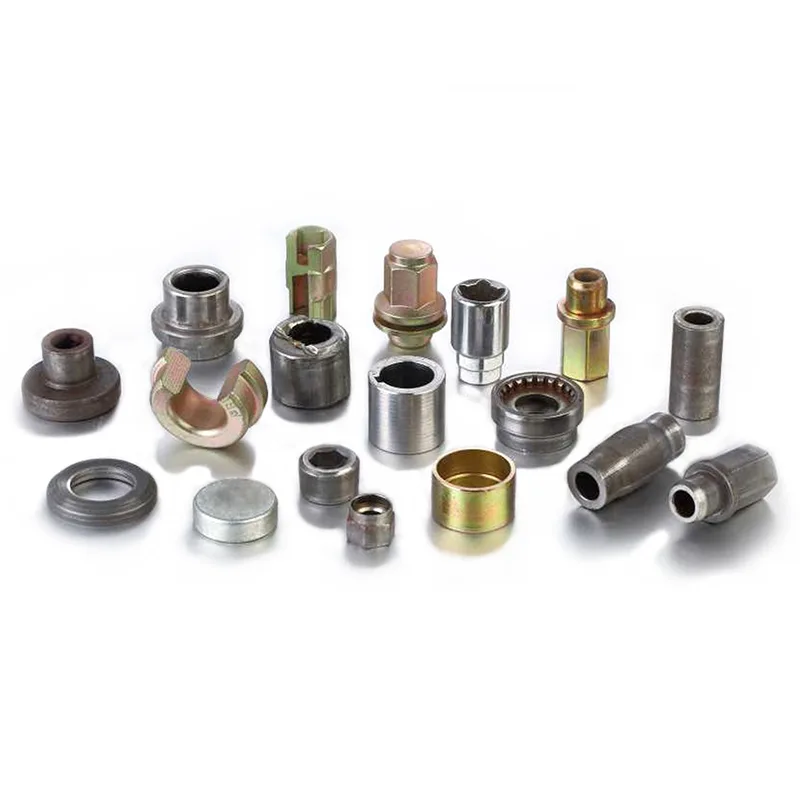

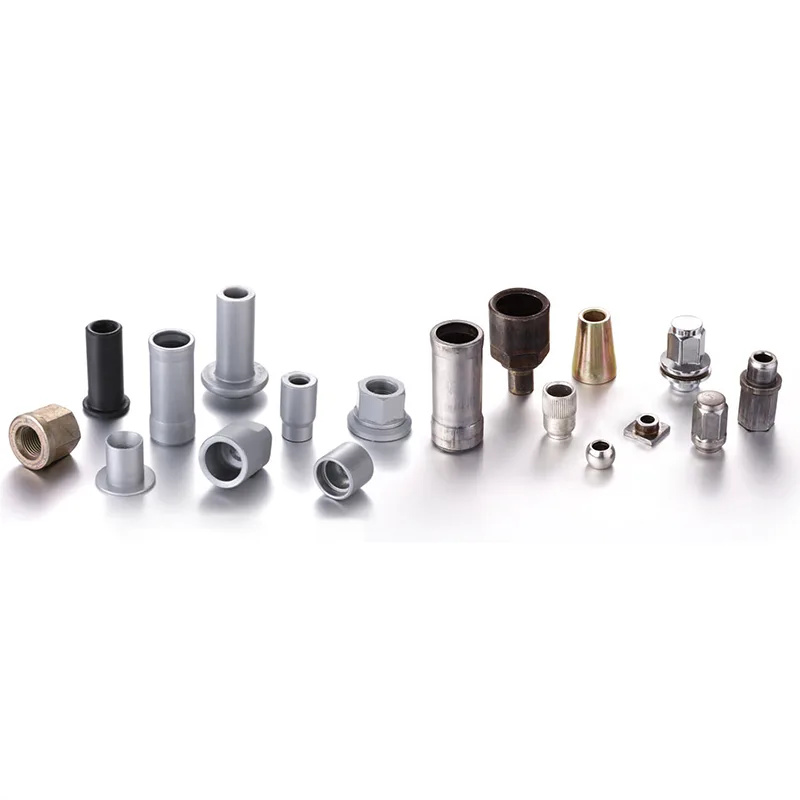

Dadi strutturali spessi
Noci con caratteristiche interne profonde
Componenti di fissaggio per carichi pesanti
Dadi ingegnerizzati utilizzati in assemblaggi portanti
I formatori per dadi a corsa lunga a 7 stazioni vengono generalmente selezionati quando le macchine a corsa standard raggiungono i limiti di formatura. La corsa estesa supporta la deformazione graduale, aiutando a mantenere la geometria coerente su profili più profondi.
TAICHUANG assiste gli acquirenti nel valutare se un formatore per dadi a corsa lunga è in linea con i requisiti di progettazione e produzione del prodotto, compreso il comportamento dei materiali e le aspettative sulla profondità di formatura.
Q1: Cosa rende un dado “a corsa lunga”?
Consente una maggiore corsa del punzone, consentendo una deformazione più profonda e controllata.
Q2: Un formatore per dadi a corsa lunga è adatto per dadi standard?
Può essere utilizzato, ma è selezionato principalmente per dadi che richiedono una formatura più profonda.
Q3: La corsa lunga influisce sulla velocità di formatura?
La tempistica del ciclo dipende dalla configurazione; in queste applicazioni gli acquirenti in genere danno priorità alla stabilità della formatura piuttosto che alla velocità.
