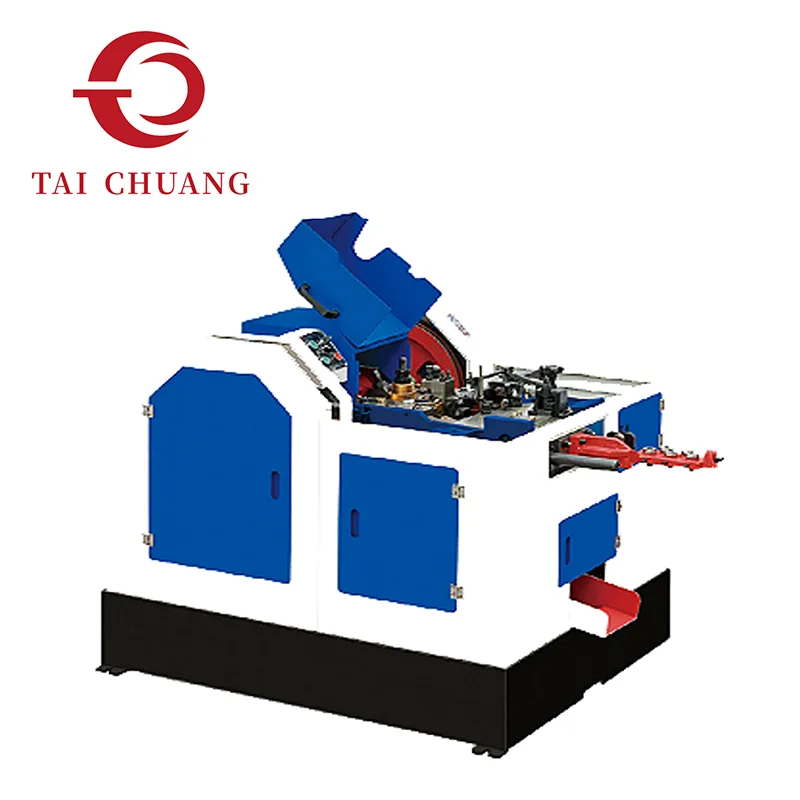

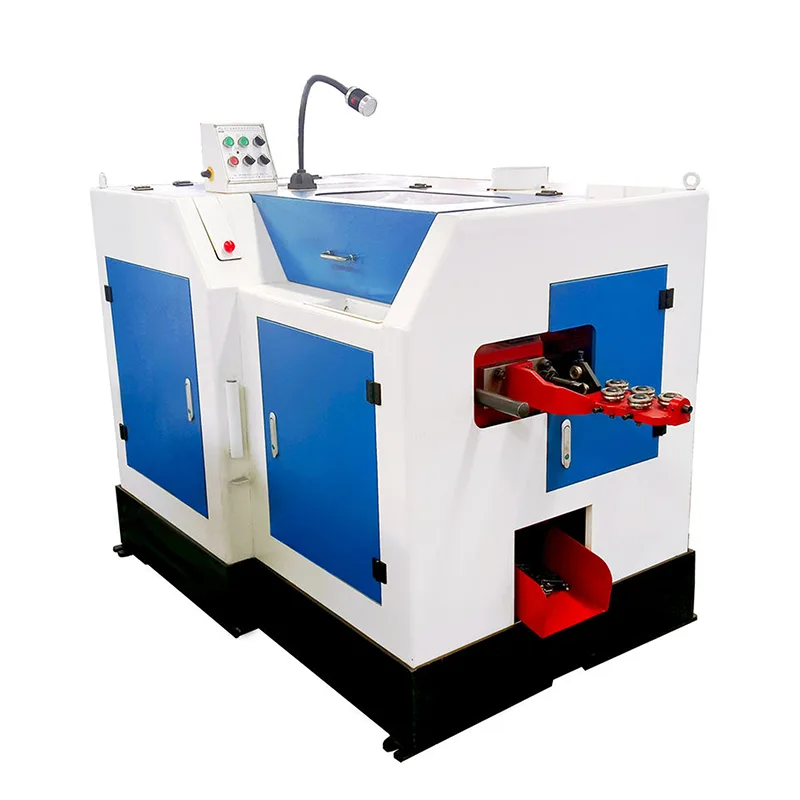

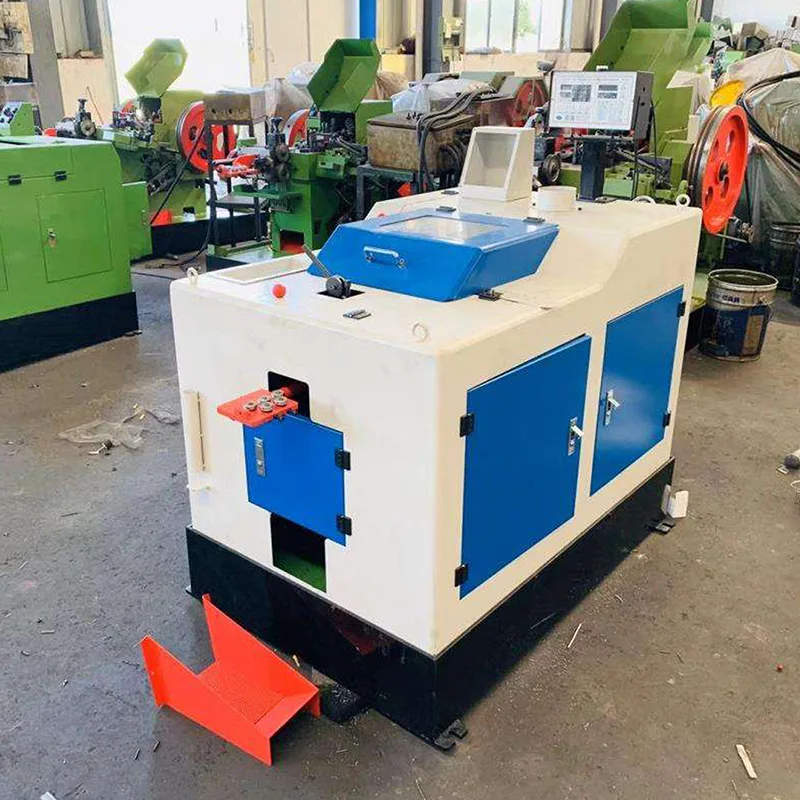

La configurazione della macchina per stampaggio a freddo a 1 matrice e 2 colpi consente la formazione graduale della testa del bullone attraverso una sequenza controllata a due impatti all'interno di un'unica cavità dello stampo. Il materiale viene tagliato a misura, trasferito e progressivamente deformato per ottenere la geometria finale della testa mantenendo l'integrità strutturale.
Rispetto ai sistemi a colpo singolo, questa struttura fornisce una migliore raccolta del materiale e uno shock deformativo ridotto, contribuendo a mantenere la qualità della superficie e la stabilità dimensionale. Il layout semplificato dello stampo riduce inoltre la complessità degli utensili, rendendo la configurazione e la manutenzione più gestibili in ambienti di produzione continua.
I processi di stampaggio a freddo che utilizzano questa configurazione vengono comunemente applicati laddove la geometria dei bulloni è semplice ma l'affidabilità della produzione e la coerenza del risultato rimangono essenziali. La distribuzione equilibrata della forza di formatura contribuisce a prestazioni di formatura prevedibili in cicli di produzione di volume medio-alto.

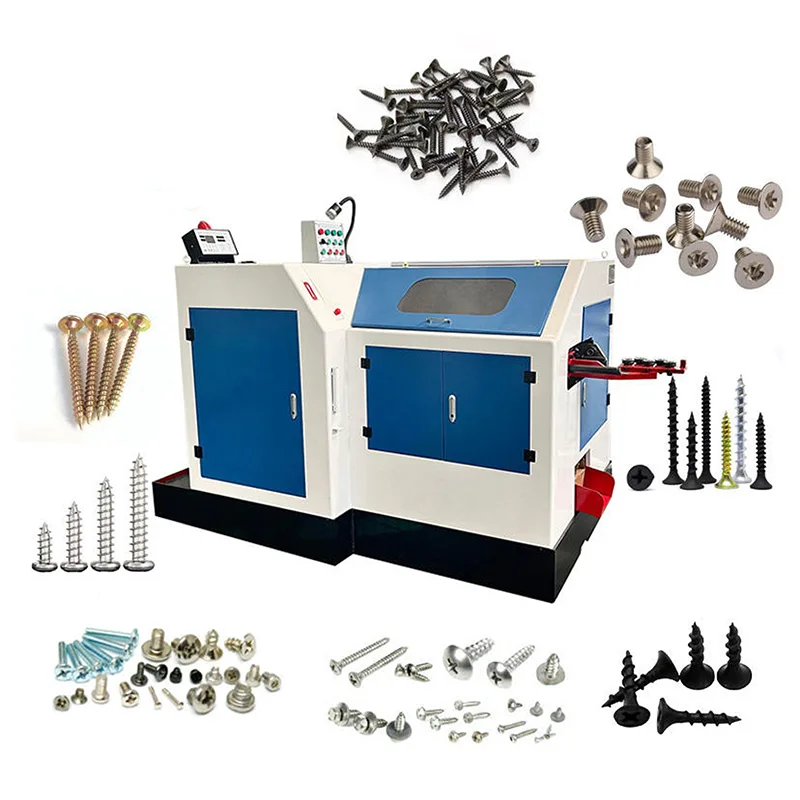

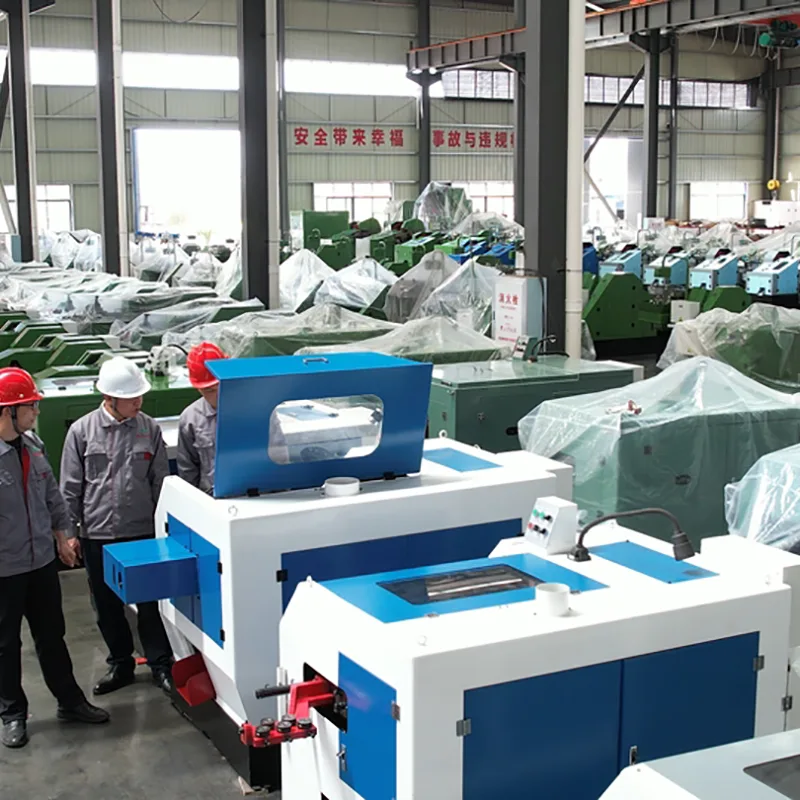

TAICHUANG fornisce soluzioni di macchine per stampaggio a freddo 1-Die 2-Blow per i clienti che cercano una capacità affidabile di formatura dei bulloni senza inutili complessità strutturali.
|
Modello |
D3-20 |
D4-40 |
D4-30GS |
D5-30GS |
D5-50GS |
D5-63GS |
|
Diametro massimo grezzo/mm |
Φ0,8-4,0 |
Φ2.0-5.0 |
Φ2.0-5.0 |
Φ3.0-7.0 |
Φ3.0-7.0 |
Φ3.0-7.0 |
|
Lunghezza massima del pezzo grezzo/mm |
20 |
40 |
30 |
30 |
50 |
63 |
|
Lunghezza massima di taglio/mm |
30 |
48 |
48 |
55 |
75 |
80 |
|
Corsa/mm |
37 |
68 |
60 |
82 |
92 |
107 |
|
Capacità/pz/min |
150-200 |
150-180 |
180-200 |
160-180 |
160-180 |
130-150 |
|
Diametro matrice principale/mm |
Φ20*35 |
Φ30*60 |
Φ30*50 |
Φ34,5*55 |
Φ34,5*67 |
Φ34,5*80 |
|
Il diametro iniziale della matrice del punzone/mm |
Φ18*50 |
Φ25*65 |
Φ25*65 |
Φ35*75 |
Φ35*75 |
Φ35*75 |
|
Il diametro preciso della matrice del punzone/mm |
Φ18*50 |
Φ25*65 |
Φ25*65 |
Φ31*75 |
Φ31*75 |
Φ31*75 |
|
Diametro matrice di taglio/mm |
Φ13*25 |
Φ15*30 |
Φ15*30 |
Φ19*35 |
Φ19*35 |
Φ19*35 |
|
Dimensioni taglierina/mm |
6*25*42 |
10*32*72 |
10*32*72 |
10*35*72 |
10*35*72 |
10*35*72 |
|
Potenza motore principale/kw |
1.1 |
2.2 |
2.2 |
3.0 |
3.0 |
3.0 |
|
Volume (L*P*A)/cm |
145*88*112 |
195*105*110 |
200*103*135 |
240*120*138 |
230*119*135 |
230*120*138 |
|
Peso/kg |
700 |
1100 |
1400 |
2000 |
2000 |
2000 |
|
Modello |
D5-76GS |
D5-60 |
D5-80 |
D5-100 |
D5-150 |
||||||||
|
Diametro massimo grezzo/mm |
Φ3,0*7,0 |
Φ3,0*7,0 |
Φ3,0*7,0 |
Φ3,0*7,0 |
Φ3,0*7,0 |
||||||||
|
Lunghezza massima del pezzo grezzo/mm |
76 |
60 |
80 |
100 |
150 |
||||||||
|
Lunghezza massima di taglio/mm |
95 |
80 |
95 |
120 |
168 |
||||||||
|
Corsa/mm |
120 |
92 |
110 |
130 |
190 |
||||||||
|
Capacità/pz/min |
110-130 |
120-140 |
90-110 |
80-100 |
60-80 |
||||||||
|
Diametro matrice principale/mm |
Φ34,5*100 |
Φ34,5*80 |
Φ34,5*100 |
Φ34,5*120 |
Φ40*180 |
||||||||
|
Il diametro iniziale della matrice del punzone/mm |
Φ35*75 |
Φ31*75 |
Φ31*75 |
Φ31*80 |
Φ35*100 |
||||||||
|
Il diametro preciso della matrice del punzone/mm |
Φ31*75 |
Φ31*75 |
Φ31*75 |
Φ31*80 |
Φ35*100 |
||||||||
|
Diametro matrice di taglio/mm |
Φ19*35 |
Φ19*35 |
Φ19*35 |
Φ19*35 |
Φ20*35 |
||||||||
|
Dimensioni taglierina/mm |
10*35*72 |
10*35*72 |
10*35*72 |
10*35*72 |
10*35*72 |
||||||||
|
Potenza motore principale/kw |
3.0 |
3.0 |
2.2 |
2.2 |
3.0 |
||||||||
|
Volume (L*P*A)/cm |
230*120*138 |
220*115*115 |
225*112*117 |
270*116*115 |
260*115*135 |
||||||||
|
Peso/kg |
2000 |
1800 |
1850 |
2200 |
2800 |
||||||||
|
Modello |
Massimo. Diametro grezzo/mm |
Lunghezza grezza/mm |
Lunghezza taglio/mm |
Corsa/mm |
Capacità/pz/min |
Diametro matrice principale/mm |
Il diametro iniziale della matrice del punzone/mm |
Il diametro preciso della matrice del punzone/mm |
Diametro matrice di taglio/mm |
||||
|
D8-90 |
Φ5.0-11 |
90 |
120 |
130 |
80-90 |
Φ60*120 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
||||
|
D8-120 |
Φ5.0-11 |
120 |
140 |
156 |
60-80 |
Φ60*160 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
||||
|
D8-150 |
Φ5.0-11 |
150 |
180 |
190 |
60-70 |
Φ60*190 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
||||
|
D8-200 |
Φ5.0-11 |
200 |
220 |
250 |
40-50 |
Φ60*240 |
Φ40*150 |
Φ40*150 |
Φ28*60 |
||||
|
D8-250 |
Φ5.0-11 |
250 |
270 |
290 |
30-45 |
Φ60*290 |
Φ40*150 |
Φ40*150 |
Φ28*60 |
||||
|
D8-300 |
Φ5.0-11 |
300 |
330 |
365 |
25-35 |
Φ60*360 |
Φ40*180 |
Φ40*180 |
Φ28*60 |
||||
|
D10-120 |
Φ6.0-13 |
120 |
140 |
150 |
50-60 |
Φ80*160 |
Φ55*150 |
Φ55*150 |
Φ40*50 |
||||
|
D10-150 |
Φ6.0-13 |
150 |
180 |
210 |
45-55 |
Φ80*190 |
Φ55*150 |
ΦΦ55*150 |
Φ40*50 |
||||
|
D10-220 |
Φ6.0-13 |
220 |
240 |
260 |
40-50 |
Φ80*260 |
Φ55*150 |
ΦΦ55*150 |
Φ40*50 |
||||
|
D10-300 |
Φ6.0-13 |
300 |
320 |
350 |
25-35 |
Φ80*360 |
Φ55*180 |
Φ55*180 |
Φ40*50 |
||||
|
Modello |
Dimensioni taglierina/mm |
Potenza motore principale/kw |
Volume (L*P*A)/mq |
Peso/kg |
|
D8-90 |
12*42*90 |
Livello 6 - 7,5 kW |
3,40*1,60*1,60 |
4200 |
|
D8-120 |
12*42*90 |
Livello 6 - 7,5 kW |
3,45*1,68*1,60 |
4200 |
|
D8-150 |
12*42*90 |
Livello 6 - 7,5 kW |
3,90*1,60*1,80 |
4300 |
|
D8-200 |
12*42*90 |
Livello 8 - 7,5 kW |
4,15*1,60*1,85 |
5800 |
|
D8-250 |
12*42*90 |
Livello 8 - 7,5 kW |
4,30*1,60*1,90 |
6100 |
|
D8-300 |
12*42*90 |
Livello 6 - 11kw |
5,43*1,95*1,87 |
8500 |
|
D10-120 |
16*55*115 |
Livello 6 - 11kw |
4,00*1,82*1,68 |
7300 |
|
D10-150 |
16*55*115 |
Livello 6 - 11kw |
4,10*1,82*1,70 |
7700 |
|
D10-220 |
16*55*115 |
Livello 6 - 11kw |
5,00*1,82*1,70 |
8500 |
|
D10-300 |
16*55*115 |
Livello 6 - 11kw |
5,50*1,82*2,00 |
10400 |
Il materiale viene trasferito in un'unica cavità dello stampo dove due colpi progressivi eseguono una deformazione graduale.
Il primo impatto avvia la raccolta e la preformatura del materiale.
Il secondo impatto completa la modellatura della testa con un migliore controllo del flusso.
La deformazione graduale aiuta a ridurre la concentrazione delle sollecitazioni e supporta uno spessore della testa costante durante i cicli di produzione.
• Ingombro compatto per officine con esigenze di spazio
• Ridotta complessità degli utensili rispetto ai sistemi multistampo
• Tempi di impatto stabili per risultati prevedibili
• Efficiente formatura della testa per le geometrie dei bulloni tradizionali
• Manutenzione e cambio stampo più semplici

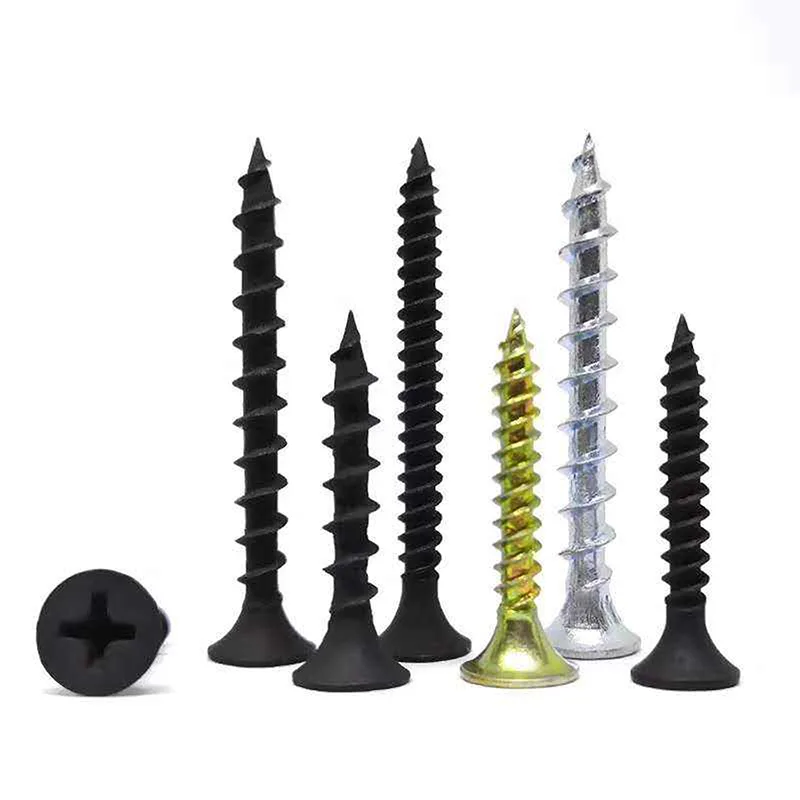

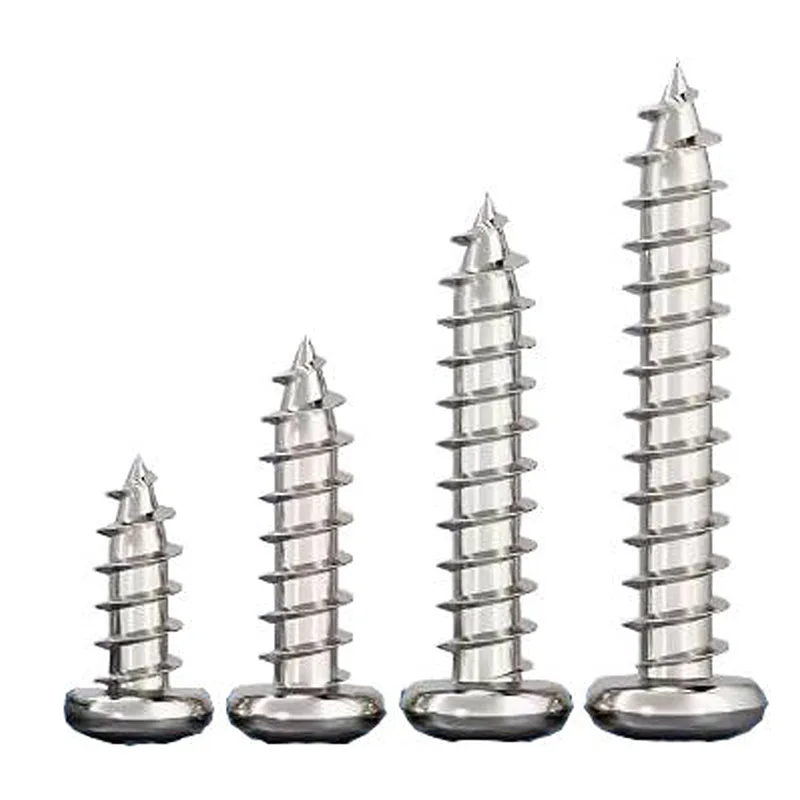

Bulloni esagonali standard
Bulloni della flangia
Bulloni strutturali
Elementi di fissaggio generali per il settore automobilistico
Componenti hardware industriali
Appropriato quando la produzione si concentra su progetti di bulloni standard senza transizioni geometriche complesse.
Le fabbriche che danno priorità all'affidabilità, ai costi gestibili degli utensili e alla chiarezza operativa spesso scelgono questa configurazione.
1. Qual è il vantaggio principale di una macchina per stampaggio a freddo a 1 stampo e 2 colpi?
Il vantaggio principale risiede nella semplicità strutturale combinata con un'efficace formatura a fasi. Due colpi all'interno di uno stampo consentono una migliore modellatura della testa rispetto ai sistemi a colpo singolo pur mantenendo un design compatto della macchina.
2. Quali dimensioni dei bulloni sono generalmente adatte?
Comunemente applicato per bulloni di diametro piccolo e medio utilizzati nel settore automobilistico, nell'edilizia e nel fissaggio industriale generale. La capacità finale dipende dalle specifiche del modello e dalla qualità del materiale.
3. Questa configurazione è adatta per materiali ad alta resistenza?
Sì, a condizione che la qualità del materiale e il rapporto di deformazione rientrino nei limiti della macchina. La corretta progettazione dello stampo e la sequenza di formatura sono fondamentali per i materiali ad alta resistenza.
