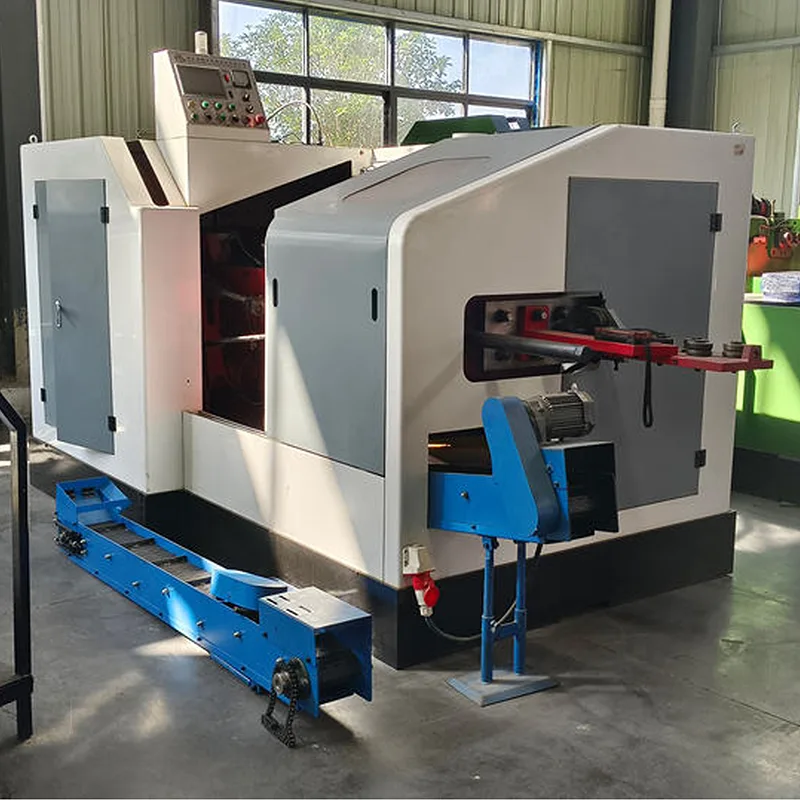

Progettata per dispositivi di fissaggio di grande diametro e lunghezza estesa, questa macchina per stampaggio a freddo di grandi dimensioni a corsa lunga a 1 stampo e 2 colpi migliora la capacità di formatura all'interno di una struttura a stampo singolo e a due colpi. Il meccanismo di corsa estesa consente un maggiore spostamento del materiale e una formazione del gambo più lunga, mantenendo al tempo stesso la sagomatura controllata della testa in un ciclo continuo.

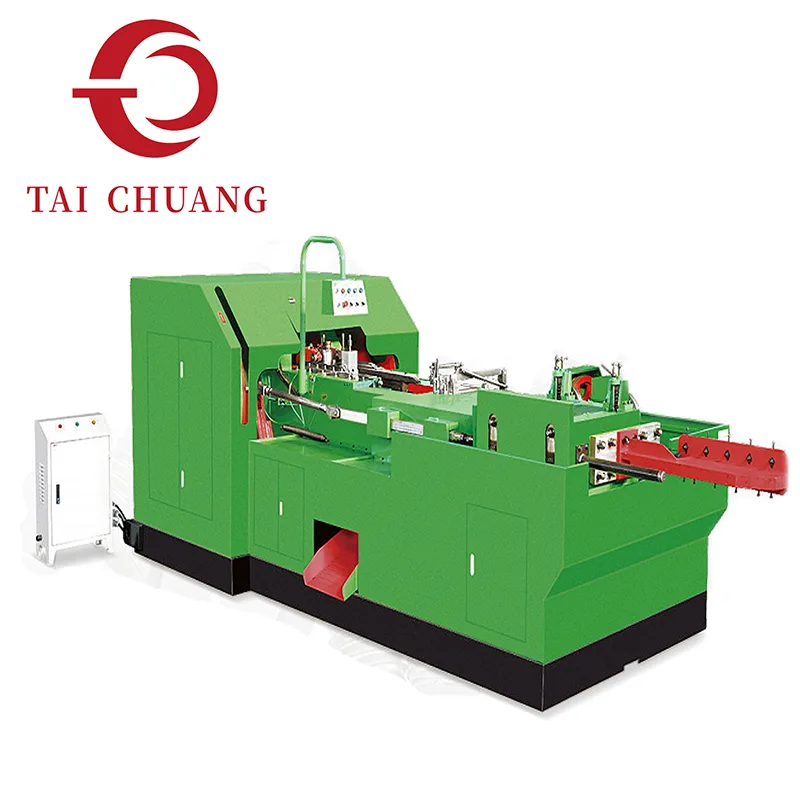

TAICHUANG, come fabbrica in Cina, fornisce questa soluzione di stampaggio a freddo per carichi pesanti ai produttori che producono bulloni sovradimensionati e dispositivi di fissaggio strutturali lunghi che superano la gamma di formatura dei sistemi standard a corsa breve. La macchina si concentra sul controllo stabile della deformazione, sul mantenimento della resistenza del materiale e sulla consistenza dimensionale sotto carichi di formatura più elevati.
|
Modello |
Massimo. Diametro grezzo/mm |
Lunghezza grezza/mm |
Lunghezza taglio/mm |
Corsa/mm |
Capacità/pz/min |
Diametro matrice principale/mm |
Il diametro iniziale della matrice del punzone/mm |
Il diametro preciso della matrice del punzone/mm |
Diametro matrice di taglio/mm |
|
D12-70 |
Φ7.0-15 |
70 |
90 |
120 |
60-70 |
Φ80*120 |
Φ55*120 |
Φ55*120 |
Φ45*45 |
|
D12-150 |
Φ7.0-15 |
150 |
170 |
190 |
40-50 |
Φ80*200 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-200 |
Φ7.0-15 |
200 |
220 |
250 |
30-40 |
Φ88*260 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-250 |
Φ7.0-15 |
250 |
270 |
300 |
30-40 |
Φ88*330 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-300 |
Φ7.0-15 |
300 |
320 |
330 |
25-35 |
Φ88*360 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-450 |
Φ8.0-16 |
450 |
480 |
550 |
20-30 |
Φ90*540 |
Φ60*270 |
Φ60*270 |
Φ45*60 |
|
D16-180 |
Φ8.0-16 |
180 |
210 |
240 |
35-40 |
Φ98*220 |
Φ65*180 |
Φ65*180 |
Φ60*80 |
|
D16-450 |
Φ8.0-16 |
450 |
480 |
550 |
20-30 |
Φ98*540 |
Φ60*270 |
Φ60*270 |
Φ60*80 |
|
Modello |
Dimensioni taglierina/mm |
Potenza motore principale/kw |
Volume (L*P*A)/mq |
Peso/kg |
|
D12-70 |
16*50*125 |
Livello 6 - 15 kW |
4,50*2,00*1,32 |
7900 |
|
D12-150 |
18*60*125 |
Livello 6 - 18,5 kW |
5,20*1,90*1,80 |
14000 |
|
D12-200 |
18*60*125 |
Livello 6 - 18,5 kW |
5,20*1,90*1,80 |
14300 |
|
D12-250 |
18*60*125 |
Livello 6 - 18,5 kW |
5,20*1,90*1,80 |
15000 |
|
D12-300 |
18*60*125 |
Livello 6 - 18,5 kW |
5,20*1,90*1,80 |
15800 |
|
D12-450 |
18*60*125 |
Livello 6 - 22kw |
6,50*2,25*2,10 |
20800 |
|
D16-180 |
20*60*125 |
Livello 6 -30kw |
4,40*2,10*1,95 |
20800 |
|
D16-450 |
20*70*125 |
Livello 6 - 22kw |
6,50*2,25*2,10 |
21000 |
La corsa più lunga consente un maggiore movimento del materiale durante ciascun colpo. Invece di comprimere il materiale entro una finestra di spostamento limitata, il sistema fornisce una distanza di formatura aggiuntiva, supportando:
Produzione bulloni a gambo lungo
Formazione della testa di diametro maggiore
Migliore distribuzione del flusso di metallo
Rischio ridotto di riempimento insufficiente in parti sovradimensionate
La sequenza a due colpi separa la ricalcatura e la modellatura finale della testa, garantendo una geometria stabile anche durante la formatura di parti di volume maggiore.

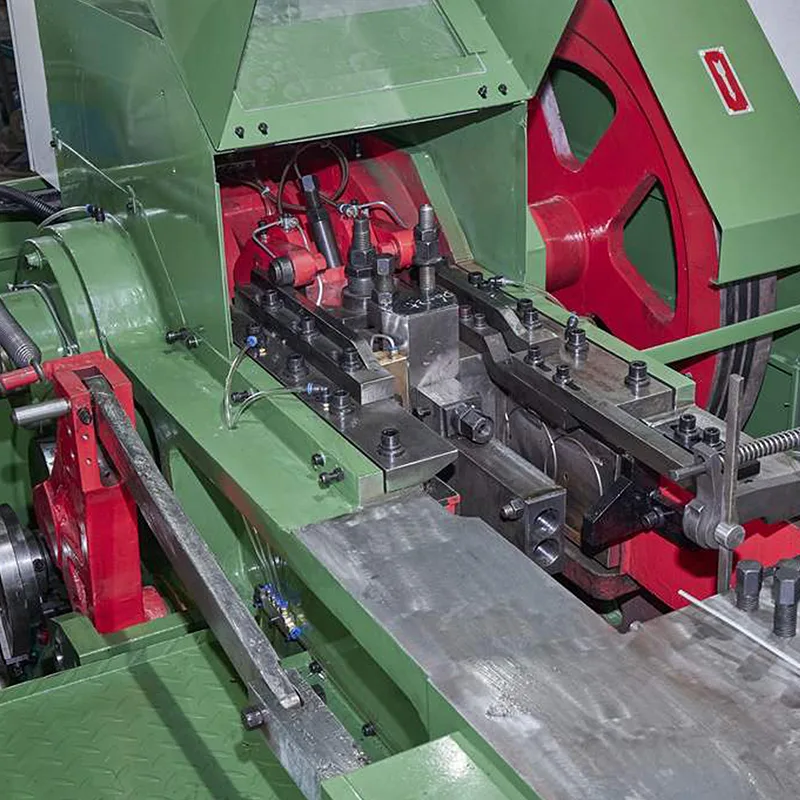

Gli elementi di fissaggio di grandi dimensioni richiedono una maggiore rigidità del telaio e un assorbimento equilibrato degli urti. Questa macchina per stampaggio a freddo di grandi dimensioni a corsa lunga a 1 stampo e 2 colpi è sviluppata con:
Struttura del telaio della macchina rinforzata
Manovella stabile e controllo del movimento della slitta
Trasmissione dell'impatto controllata
Maggiore precisione di allineamento
Queste caratteristiche strutturali supportano prestazioni costanti in ambienti impegnativi per la produzione di bulloni di grandi dimensioni.

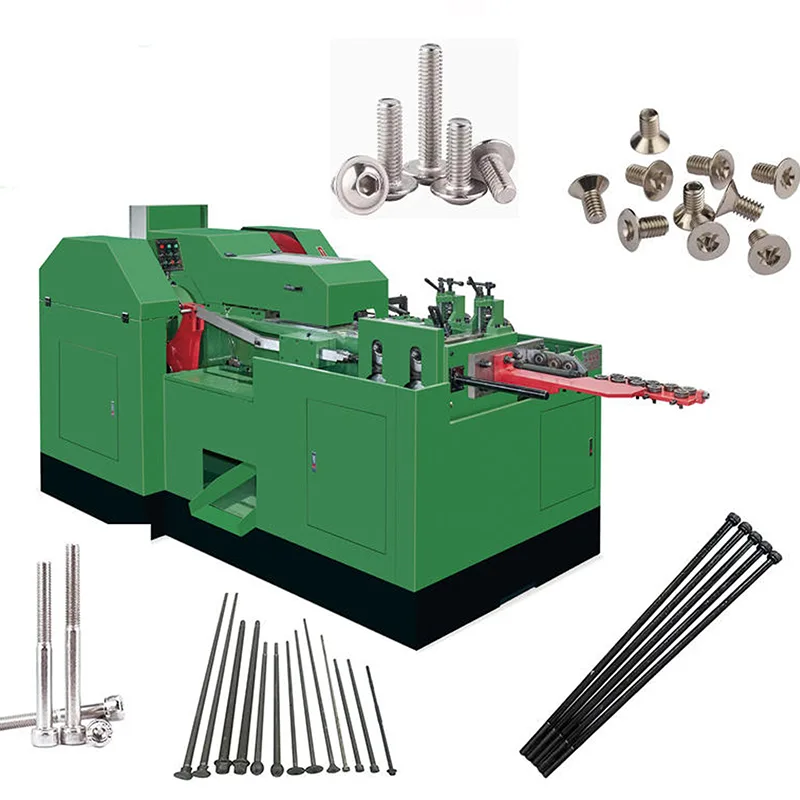

Comunemente applicato nella produzione:
Bulloni per costruzioni strutturali
Elementi di fissaggio per macchinari pesanti
Bulloni di ancoraggio per energia eolica
Bulloni industriali di grande diametro
Elementi di fissaggio per l'ingegneria delle infrastrutture
La compatibilità dei materiali include i gradi di acciaio al carbonio e legati tipicamente utilizzati nelle applicazioni strutturali.
La nostra macchina per stampaggio a freddo di grandi dimensioni a corsa lunga a 1 matrice e 2 colpi viene generalmente presa in considerazione quando:
La lunghezza del bullone supera la capacità di corsa standard
Un volume della testa maggiore richiede un maggiore movimento del materiale
I bulloni strutturali richiedono una maggiore stabilità di formatura
La produzione riguarda viteria di diametro medio-grande
I sistemi standard a 1 stampo e 2 colpi raggiungono i limiti di capacità
Fornisce una gamma di formatura ampliata senza passare a sistemi complessi multi-stampo.
D1: Qual è il vantaggio della corsa lunga rispetto alla corsa standard?
La corsa lunga consente un maggiore spostamento del materiale, rendendolo adatto a bulloni più lunghi e volumi della testa più grandi.
Q2: Questa macchina è solo per bulloni di grande diametro?
È ottimizzato per elementi di fissaggio grandi e lunghi, ma può anche gestire pezzi di medie dimensioni a seconda della configurazione degli utensili.
D3: La corsa lunga influisce sulla precisione dimensionale?
Se adeguatamente calibrata, la corsa estesa migliora il controllo del flusso del materiale e riduce i rischi di riempimento insufficiente in parti di grandi dimensioni.
